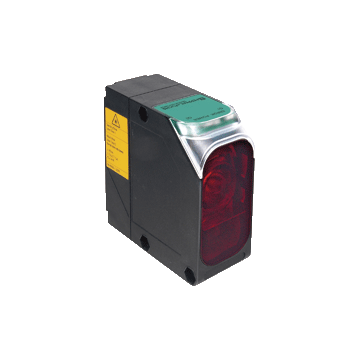

VDM70-250-R/20/87/160 - 197453
Czujnik pomiarowy odległości firmy Pepperl+Fuchs, zakres 0,5 ... 250 m na odbłyśniku, rozdzielczość 0,1 mm lub 0,125 mm, zasilanie 18 ... 30 V DC, konektor M16-12 pin, IP67, 2 wyjścia PNP / NO + NC
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
Zapytaj o cenę
Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry czujnika pomiarowego odległości VDM70-250-R/20/87/160
- Pomiar odległości za pomocą reflektora
- Metoda pomiaru PRT (technologia impulsowania)
- Może być ustawiony za pomocą zintegrowanego lasera pilotowego
- Interfejs SSI
- Regulowane wyjścia przełączników
- Niewrażliwy na światło otoczenia
| Opis produktu | ||
|---|---|---|
| Czujnik odległości, PRT, zakres pomiarowy do 250 m, interfejs SSI, wtyczka M16 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres pomiaru | 0,5 ... 250 m na odbłyśniku | |
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | modulowane widzialne światło czerwone <br> modulowane światło podczerwone | |
| Znamionowe parametry lasera | ||
| Klasa lasera | Laser pomiarowy: 1, Laser wyrównujący: 2 | |
| Długość fali | Laser pomiarowy: 905 nm, Laser wyrównujący: 650 nm | |
| Metoda pomiaru | Technologia pulsowania (PRT) | |
| Średnica plamki świetlnej | 20 mm x 20 mm przy odległości 10 m | |
| Rozdzielczość | 0,1 mm lub 0,125 mm | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 230 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | Żółta dioda LED: stan przełączania, pomarańczowa dioda LED: komunikprzy błędu | |
| Elementy sterujące | Klawiatura (3 klawisze membranowe) do ustawiania parametrów na wyświetlaczu LCD | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 18 ... 30 V DC | |
| Interfejs | ||
| Typ interfejsu | RS 422, SSI | |
| Wyjście | ||
| Wyjście sygnału | 2 PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Inne wyjścia | Wyjście serwisowe, wyjście wiarygodności, PNP, zabezpieczone przed zwarciem 50 mA | |
| Zgodność ze standardami i dyrektywami | ||
| Zgodność z dyrektywą | ||
| Dyrektywa EMC 2004/108 / WE | EN 60947-5-2 | |
| Standardowa zgodność | ||
| Klasa lasera | IEC 60825-1: 2007 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 12-stykowe złącze M16 | |
| Materiał | ||
| Obudowa | ABS | |
| Osłona optyki | PMMA | |
