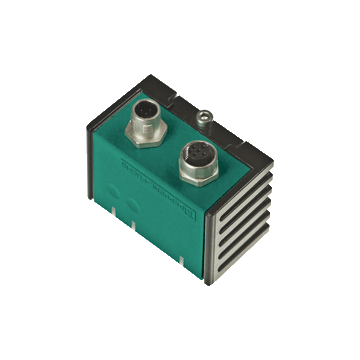

IMU360D-F99-B20-V15 - 287211
Inercyjna jednostka pomiarowa 6-osiowa firmy Pepprl+Fuchs, pomiar pochylenia, przyspieszenia i prędkości obrotowej w 3 osiach, kompensacja zakłóceń dynamicznych, magistrala CAN z protokołem SAE J1939, wysoka odporność EMC, konektor M12-5pin
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
3 157,00 zł
3 883,11 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
Opisy produktu
Najważniejsze parametry inercyjnej jednostki pomiarowej IMU360D-F99-B20-V15
- Pomiar nachylenia, przyspieszenia i prędkości obrotowej w 3 osiach
- Kompensacja zakłóceń dynamicznych
- Technologia F99-Fusion
- Magistrala CAN z protokołem SAE J1939
- Wysoka odporność na zakłócenia elektromagnetyczne
| Opis produktu | ||
|---|---|---|
| 6-osiowa jednostka pomiarów inercyjnych | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Typ | Inercyjna jednostka miary | |
| Zakres pomiaru | przyspieszenie: ± 2 g nachylenie: 0 ... 360 ° szybkość obrotu: ± 250 ° / s |
|
| Dokładność statyczna | ||
| Zakres pomiarowy ≤ 150 ° | ≤ ± 0.5 ° | |
| Zakres pomiarowy > 150 ° | ± 1 ° | |
| Dynamiczna dokładność | ||
| Zakres pomiarowy ≤ 150 ° | przyspieszenie liniowe: ≤ ± 0,5 ° do 0,5 m / s 2 dla czasu przyspieszenia ≤ 2s | |
| Zakres pomiarowy > 150 ° | przyspieszenie liniowe: ≤ ± 1 ° do 0,5 m / s 2 dla czasu przyspieszenia ≤ 2s | |
| Rozdzielczość | 0,01 ° | |
| Powtarzalność | ≤ ± 0,1 ° | |
| Czas cyklu | wewnętrzny 10 ms | |
| Wpływ temperatury | max. ± 1,5 ° przy 15 ... 85 ° C (59 ... 185 ° F) | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 530 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED, zielony | |
| Wskaźnik stanu | LED, żółty | |
| Wskaźnik błędu | LED, czerwony | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 5 ... 30 V DC | |
| Prąd zasilania bez obciążenia | ≤ 80 mA | |
| Pobór mocy | ≤ 0,6 W. | |
| Interfejs | ||
| Typ interfejsu | Magistrala CAN z protokołem SAE J1939 | |
| Szybkość transmisji | 10 ... 1000 kBit / s, programowalny | |
| ID węzła | 0 ... 253, programowalne | |
| Zakończenie | zewnętrzny | |
| Czas cyklu | programowalny interwał wyjściowy | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | 100 g zgodny z DIN EN 60068-2-27 | |
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, źródło zasilania klasy 2 | |
| Zatwierdzenie E1 | 10R-04 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 15 ... 85 ° C (59 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 5-stykowe złącze M12 x 1 5-stykowe, gniazdo M12 x 1 zmostkowane wewnętrznie |
|
| Materiał obudowy | PA | |
| Stopień ochrony | IP68 / IP69K | |
| Masa | 240 g | |
| Ustawienia fabryczne | ||
| ID węzła | 128 | |
| Szybkość transmisji | 250 kBit / s | |
