OBG5000-R100-EP-IO-V3 - 267075-100040

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

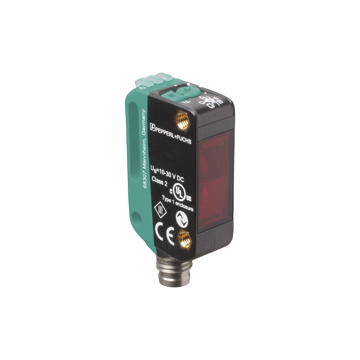

Najważniejsze parametry czujnik refleksyjnego do elementów transparentnych OBG5000-R100-EP-IO-V3

  • Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
  • Wykrywa obiekty przeźroczyste, tj. przeźroczyste szkło, PET i przeźroczyste folie
  • Dwie konstrukcję w jednym: tryb detekcji wyraźnego obiektu lub odbicia z dużym zasięgiem
  • Wysoki stopień ochrony IP69K
  • Interfejs IO-link dla danych serwisowych i procesowych


Opis produktu
Czujnik refleksyjny z filtrem polaryzacyjnym do wykrywania wyraźnych obiektów
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 3,5 m w trybie TEACH; 0 ... 5 m przy przełączniku „N”
Odległość odbłyśnika 0 ... 3,5 m w trybie TEACH; 0 ... 5 m przy przełączniku „N”
Zakres wykrywania progu 6 m
Cel referencyjny Odbłyśnik H85-2
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Etykietowanie grup ryzyka LED grupa zwolniona
Średnica plamki świetlnej około 170 mm przy odległości 3,5 m
Kąt rozbieżności około 5 °
Limit światła otoczenia EN 60947-5-2
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 600 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link
Wskaźnik funkcji Żółta dioda LED: <br> Świeci światłem ciągłym - ścieżka światła czysta <br> Świeci światłem ciągłym - wykryto obiekt <br> Miga (4 Hz) - niewysekranjąca rezerwa działania
Elementy sterujące Klucz Teach-In
Elementy sterujące 5-stopniowy przełącznik obrotowy do wyboru trybów pracy
Poziomy wykrywania kontrastu 0% - czyste, wypełnione wodą butelki PET <br> 18% - butelki z przezroczystego szkła | 40% - kolorowe szkło lub nieprzezroczyste materiały | Regulowane za pomocą przełącznika obrotowego
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć max. 10%
Prąd zasilania bez obciążenia &lt; 25 mA przy napięciu zasilania 24 V.
Klasa ochrony III
Interfejs
Typ interfejsu IO-Link (przez C / Q = styk 4)
Szybkość transmisji COM 2 (38,4 kBaud)
Wersja IO-Link 1.1
Min. czas cyklu 2,3 ms
Szerokość danych procesowych Dane procesowe wejście 2 Bit <br> Dane procesowe wyjście 2 Bit
Obsługa trybu SIO tak
Identyfikator urzadzenia 0x110A01 (1116673)
Kompatybilny typ portu głównego A
Wyjście
Rodzaj przełączania Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie otwarty / ciemny-on, PNP normalnie zamknięty / jasny-on, IO-Link <br>
Wyjście sygnału 1 wyjście push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Kategoria użytkowania DC-12 and DC-13
Spadek napięcia ? 1,5 V DC
Częstotliwość przełączania 500 Hz
Czas odpowiedzi 1 ms
Dostosowanie
Interfejs komunikacyjny IEC 61131-9
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Aprobata UL E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1
Warunki otoczenia
Temperatura otoczenia -20 ... 60 ° C (-4 ... 140 ° F) <br>
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 11 mm
Wysokość obudowy 44,5 mm
Głębokość obudowy 21.5 mm
Stopień ochrony IP67 / IP69 / IP69K
Podłączenie Złącze M8 x 1, 3-pinowe
Materiał
Obudowa PC (poliwęglan)
Osłona optyki PMMA
Masa około 10 g
