P1NK205

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 2 tygodnie

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
2 tygodnie
Gwarancja
24
Producent
Wenglor

  • Dynamiczna regulacja progu przełączania
  • High-end
  • Specjalny do szkła, PET i folii
  • Ustawienia bezprzewodowe przez NFC
Czujnik retro-refleksyjny do rozpoznawania przeźroczystego szkła działa z czerwonym światłem i reflektorem. Posiada interfejs O-Link z funkcją przechowywania danych oraz dodatkowymi opcjami konfiguracji i diagnostyki. Interfejs O-Link może być używany do konfigurowania barier odblaskowych (PNP / NPN, NC / NO, odległość przełączania), a także do odczytu stanów przełączania i wartości sygnałów. Dynamiczne dostosowanie funkcji progowej przełączania automatycznie dostosowuje ją do zanieczyszczenia, zmian lub odchyleń temperatury, co oznacza, że czynniki te prawie nie mają wpływu na funkcjonalność.

Parametry optyki
Zakres 3500 mm
Referencyjny reflektor / folia odblaskowa RQ100BA
Rozpoznawanie przeźroczystego szkła tak
Najmniejsza rozpoznawalna część zobacz tabele nr. 2
Histereza przełączania < 5 %
Rodzaj światła Światło czerwone
Filtr polaryzacyjny tak
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Średnica plamki świetlnej zobacz tabele nr. 1
Układ optyczny z pojedynczą soczewką tak
Dane elektryczne
Zasilanie 15...30 V DC
Zasilanie IO-Link 18...30 V DC
Konsumpcja (Ub = 24 V) < 20 mA
Częstotliwość przełączania 1000 Hz
Częstotliwość przełączania (tryb speed) 2000 Hz
Czas odpowiedzi 0,5 ms
Czas odpowiedzi (tryb speed) 0,25 ms
Dryft temperaturowy < 3 %
Zakres temperatury -40...60 °C
Spadek napięcia na wyjściu < 2 V
Wyjście przełączające / prąd przełączający 100 mA
Prąd różnicowy < 50 µA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Zamykanie tak
Tryb uczenia NT, MT
Interfejs IO-Link V1.1
Data Storage tak
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Teach-in/NFC
Materiał obudowy Tworzywo
Stopień ochrony IP IP67/IP68
Podłączenie konektor M12-4 pin
Materiał osłony optyki PMMA
Wyjście
IO-Link tak
PNP NO tak
NFC interfejs tak

Instrukcja obsługi P1NK205_instrukcja.pdf
Karta katalogowa P1NK205_karta_katalogowa.pdf

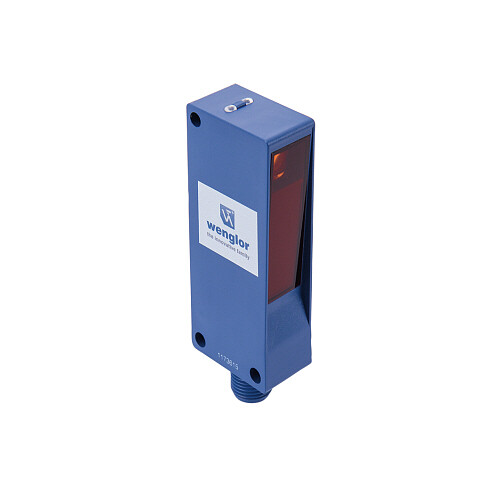

Zdjęcie poglądowe P1NK205.jpg

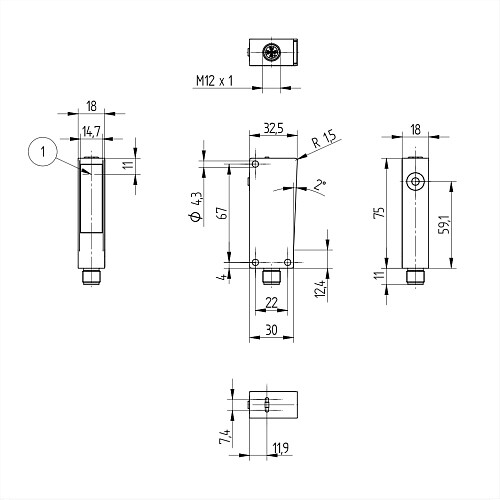

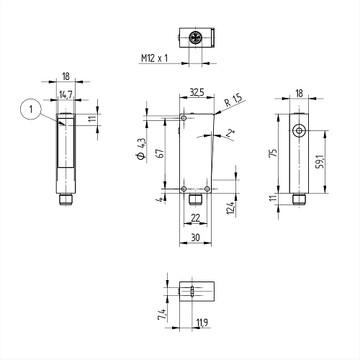

Rysunek techniczny P1NK205_01.jpg
