P1PK101

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 2 tygodnie

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
2 tygodnie
Gwarancja
24
Producent
Wenglor

  • Monitorowanie stanu
  • IO-Link 1.1
  • Brak martwego pola od optyki z jednym obiektywem
  • Specjalny do szkła, PET i folii
Czujnik retro-refleksyjny do rozpoznawania przeźroczystego szkła działa z czerwonym światłem i reflektorem. Tam, gdzie konwencjonalne refleksyjne bariery świetlne osiągają swoje granice, ta bariera odblaskowa do rozpoznawania przeźroczystego szkła zapewnia wykrycie wyjątkowo błyszczących obiektów, takich jak szkło, butelki PET, tace lub folia. Dzięki układowi optycznemu z pojedynczą soczewką bez martwych punktów czujnik może wykrywać obiekty nawet przez małe otwory i szczeliny. Interfejs O-Link może być używany do konfigurowania barier odblaskowych (PNP / NPN, NC / NO, odległość przełączania), a także do odczytu stanów przełączania i wartości sygnałów.

Parametry optyki
Zakres 2600 mm
Referencyjny reflektor / folia odblaskowa RQ100BA
Rozpoznawanie przeźroczystego szkła tak
Najmniejsza rozpoznawalna część zobacz tabele nr. 2
Histereza przełączania < 5 %
Rodzaj światła Światło czerwone
Filtr polaryzacyjny tak
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Średnica plamki świetlnej zobacz tabele nr. 1
Układ optyczny z pojedynczą soczewką tak
Dane elektryczne
Zasilanie 10...30 V DC
Zasilanie IO-Link 18...30 V DC
Konsumpcja (Ub = 24 V) < 20 mA
Częstotliwość przełączania 2000 Hz
Częstotliwość przełączania (tryb speed) 3500 Hz
Czas odpowiedzi 0,25 ms
Czas odpowiedzi (tryb speed) 0,14 ms
Dryft temperaturowy < 3 %
Zakres temperatury -40...60 °C
Spadek napięcia na wyjściu < 2 V
Wyjście przełączające / prąd przełączający 100 mA
Prąd różnicowy < 50 µA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Interfejs IO-Link V1.1
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Potencjometr
Materiał obudowy Tworzywo
Stopień ochrony IP IP67/IP68
Podłączenie konektor M12-4 pin
Materiał osłony optyki PMMA
Dane istotne dla bezpieczeństwa
MTTFd (EN ISO 13849-1) 2394,2 a
Wyjście
IO-Link tak
PNP NO + NC tak

Instrukcja obsługi P1PK101_instrukcja.pdf
Karta katalogowa P1PK101_karta_katalogowa.pdf

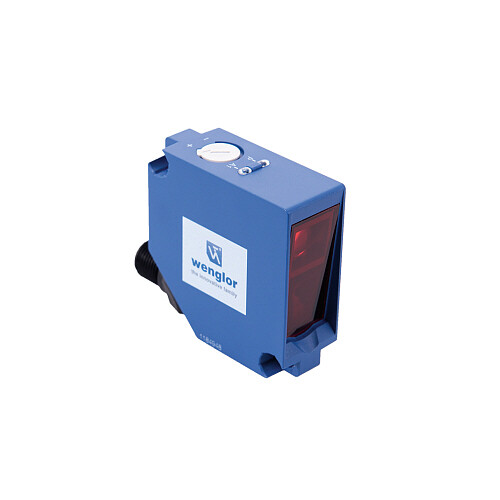

Zdjęcie poglądowe P1PK101.jpg

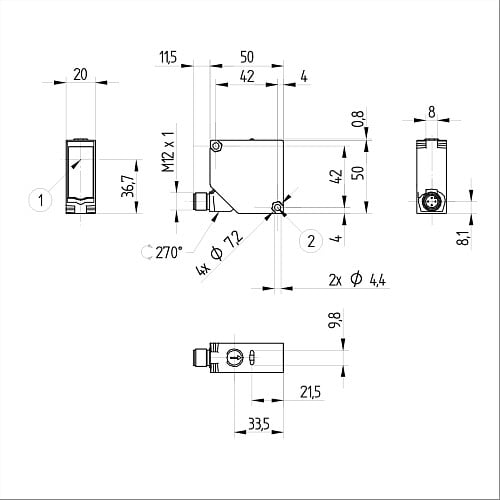

Rysunek techniczny P1PK101_01.jpg
