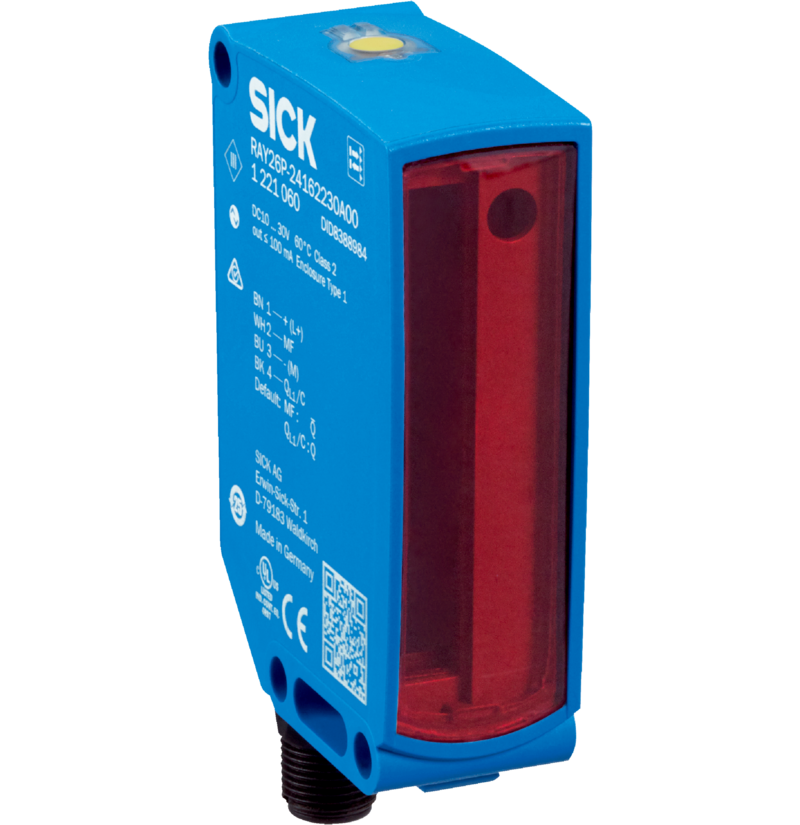

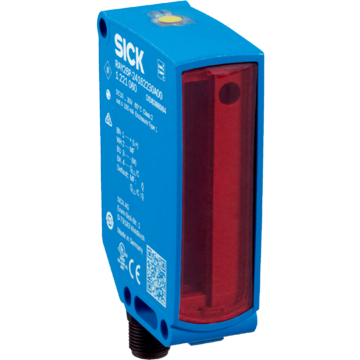

RAY26P-24162930A00 - 1221949
Fotoprzekaźnik refleksyjny SICK, nadajnik PinPoint, wykrywanie obiektów od 10 mm, pole detekcji 55 mm, max. zasięg 4,5 m, wyjście Push-Pull PNP/NPN, wyjście M12, IO-Link, IP66/IP67.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, RAY26 Reflex Array, RAY26P-24162930A00, Minimalna wielkość obiektu: 10 mm, Wysokość pola detekcji: 55 mm, Maks. zasięg wykrywania: 0 m ... 4,5 m, Zasada działania: Fotoprzekaźnik refleksyjny, Szczegóły zasady działania: Bez odstępu minimalnego odbłyśnika (autokolimacja / optyka współosiowa), Reflex Array, Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Wtyk M12, 4-pinowy, Nadajnik światła: Nadajnik PinPoint, Rodzaj ustawiania: Przycisk Teach-in, IO-Link, Interfejs komunikacyjny: IO-Link
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik refleksyjny | |
| Szczegóły zasady działania | Bez odstępu minimalnego odbłyśnika (autokolimacja / optyka współosiowa), Reflex Array | |
| Wymiary (szer. x wys. x głęb.) | 24,6 mm x 82,5 mm x 53,3 mm | |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny | |
| Minimalna wielkość obiektu | 10 mm, Niezależna od pozycji detekcja w obrębie pasma światła | |
| Wysokość pola detekcji | 55 mm | |
| Maks. zasięg wykrywania | 0 m ... 4,5 m | |
| Odległość między fotoprzekaźnikiem a odbłyśnikiem | ≥ 0 m | |
| Muting przenośnika taśmowego | Ręczny | |
| Rodzaj światła | Widzialne światło czerwone | |
| Nadajnik światła | Nadajnik PinPoint | |
| Rozmiar plamki świetlnej (odległość) | 55 mm x 9 mm (1 m) | |
| Długość fali | 635 nm | |
| Rodzaj ustawiania | BluePilot: uczenie (Teach-in), IO-Link | |
| Konfiguracja styku 2 | Wejście zewnętrzne (test), konfiguracja Teach-in, sygnał przełączający | |
| AutoAdapt | Tak | |
| Zastosowania specjalne | Wykrywanie obiektów o dużej tolerancji położenia, Wykrywanie perforowanych obiektów, Wykrywanie nierównych i błyszczących obiektów, Wykrywanie przezroczystych obiektów, Wykrywanie płaskich obiektów | |
| Mechanika/elektryka | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu | 25 mA 40 mA |
|
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Wyjście QL1 / C | wyjście przełączające lub tryb IO-Link | |
| Funkcja wyjścia | Ustawienie fabryczne: styk 2 / biały (MF): styk normalnie zamknięty NPN (załączany przez światło), styk normalnie otwarty PNP (załączany przez ciemność), styk 4 / czarny (QL1 / C): styk normalnie otwarty NPN (załączany przez ciemność), styk normalnie zamknięty PNP (załączany przez światło), IO-Link | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Wybór rodzaju funkcji wyjścia | Przez IO-Link | |
| Napięcie sygnału PNP wysoki/niski | Ok. UV - 2,5 V / 0 V | |
| Napięcie sygnału NPN wysoki/niski | Ok. Uv / < 2,5 V | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Czas odpowiedzi | ≤ 3 ms | |
| Częstotliwość przełączania | 170 Hz | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Układy zabezpieczające | A B C D |
|
| Klasa ochrony | III | |
| Masa | 80 g | |
| Materiał obudowy | Tworzywo sztuczne, VISTAL® | |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Stopień ochrony | IP66 IP67 |
|
| Temperatura otoczenia podczas pracy | –40 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C | |
| Nr pliku UL | NRKH.E181493 & NRKH7.E181493 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 709 lat(a) | |
| DCavg | 0 % | |
| Interfejs komunikacyjny | ||
| Interfejs komunikacyjny | IO-Link V1.1 | |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) | |
| Czas cyklu | 2,3 ms | |
| Długość danych procesowych | 16 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 ... 15 = puste |
|
| VendorID | 26 | |
| DeviceID HEX | 0x800219 | |
| DeviceID DEC | 8389145 | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Funkcja logiczna | Bezpośrednie I LUB Okno Histereza |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Częstotliwość przełączania | SIO Direct: 170 Hz SIO Logic: 170 Hz IOL: 170 Hz |
|
| Czas odpowiedzi | SIO Direct: 3 ms SIO Logic: 3 ms IOL: 3 ms |
|
| Powtarzalność | SIO Direct: 1,5 ms SIO Logic: 1,5 ms IOL: 1,5 ms |
|
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające | |
| Sygnał przełączający QL2 | Wyjście przełączające | |
| Diagnostyka | ||
| Status urządzenia | Tak | |
| Quality of teach | Tak | |
| Quality of run | Tak, Wskaźnik zanieczyszczenia | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270902 | |
| ECLASS 5.1.4 | 27270902 | |
| ECLASS 6.0 | 27270902 | |
| ECLASS 6.2 | 27270902 | |
| ECLASS 7.0 | 27270902 | |
| ECLASS 8.0 | 27270902 | |
| ECLASS 8.1 | 27270902 | |
| ECLASS 9.0 | 27270902 | |
| ECLASS 10.0 | 27270902 | |
| ECLASS 11.0 | 27270902 | |
| ECLASS 12.0 | 27270902 | |
| ETIM 5.0 | EC002717 | |
| ETIM 6.0 | EC002717 | |
| ETIM 7.0 | EC002717 | |
| ETIM 8.0 | EC002717 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.110 kg | |
| Masa jednostkowa netto | 0.11 kg | |
| Jednostka objętości | 322.4 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084443138 | |
