GLD20G-3CSD217GZZZ - 1120846

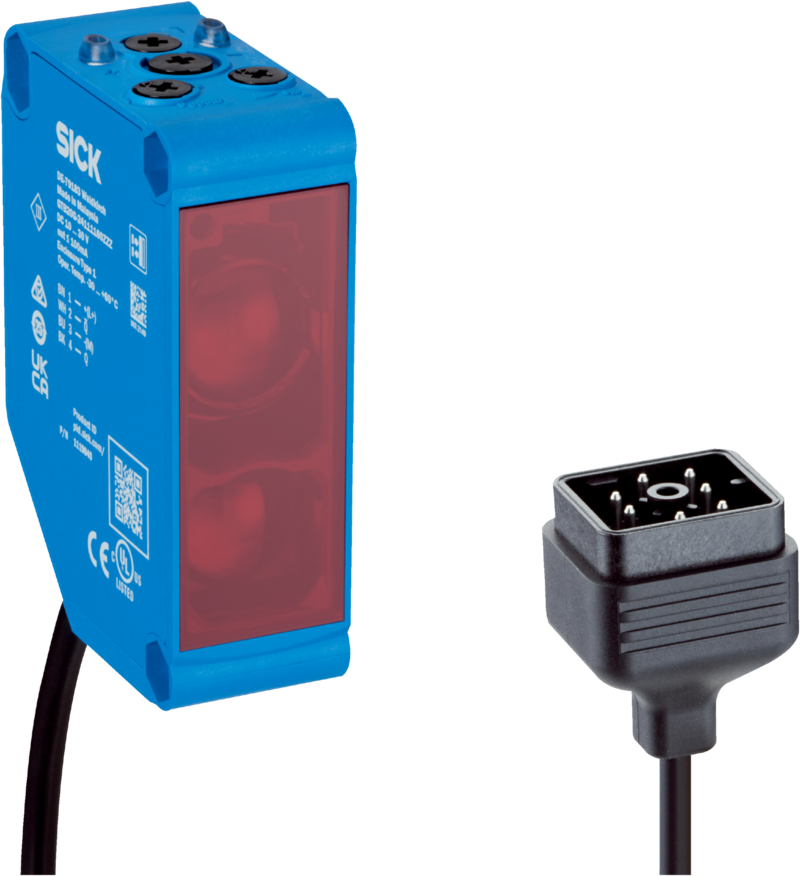

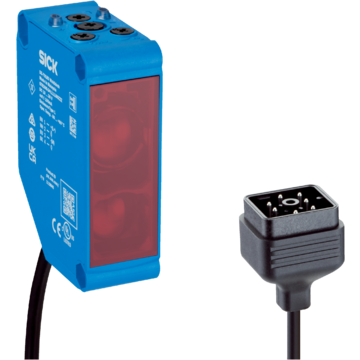

Fotoprzekaźnik refleksyjny SICK, 0,03–20 m, przekaźnik SPDT, filtr polaryzacyjny, światło czerwone, potencjometr, przewód z wtykiem Q7 300 mm, IP65.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, G20, GLD20G-3CSD217GZZZ, Zasięg min./maks.: 0,03 m / 20 m, Zasada działania: Fotoprzekaźnik refleksyjny, Szczegóły zasady działania: Z odstępem minimalnym od odbłyśnika (układ dwusoczewkowy), Wyjście przełączające: Przekaźnik, SPDT, z bezpieczną separacją elektryczną, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Przewód z 7-pinowym wtykiem Q7, kodowanie AC/UC, 300 mm, Nadajnik światła: LED, Rodzaj światła: Widzialne światło czerwone, Materiał obudowy: ABS, Rodzaj ustawiania: Potencjometr, Korpus: Prostopadłościenny
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik refleksyjny | |
| Szczegóły zasady działania | Z odstępem minimalnym od odbłyśnika (układ dwusoczewkowy) | |
| Zasięg wykrywania | ||
| Minimalny zasięg | 0,03 m | |
| Maks. zasięg wykrywania | 20 m | |
| Zalecany maks. zakres odległości odbłyśnika od czujnika (rezerwa działania 1) | 0,03 m ... 20 m | |
| Zalecany zakres odległości odbłyśnika od czujnika (rezerwa działania 2) | 0,03 m ... 16 m | |
| Odbłyśnik referencyjny | Odbłyśnik PL80A | |
| Filtr polaryzacyjny | Tak | |
| Wiązka transmisyjna | ||
| Nadajnik światła | LED | |
| Rodzaj światła | Widzialne światło czerwone | |
| Kształt plamki świetlnej | Prostokątny | |
| Rozmiar plamki świetlnej (odległość) | Ø 200 mm (5.000 mm) | |
| Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania) | < +/- 1,5° (przy TU = +23°C) | |
| Parametry LED | ||
| Referencja normatywna | EN 62471:2008-09 | IEC 62471:2006, modyfikowane | |
| Oznaczenie grupy ryzyka LED | Dowolna grupa | |
| Długość fali | 630 nm | |
| Średnia trwałość użytkowa | 100 000 h przy TU = +25°C | |
| Rodzaj ustawiania | ||
| Potencjometr 1 | Do ustawiania czułości, 270° | |
| Przełącznik trybów pracy | Do odwracania funkcji przełączania (przełączanie jasno/ciemno) | |
| Potencjometr 2 | Do ustawiania czasu opóźnienia | |
| Potencjometr 3 | Do wyboru czasu opóźnienia | |
| Wskaźnik | ||
| Dioda LED, zielona | Wskaźnik stanu Stale wł.: zasilanie włączone Stale wyłączone: obiekt obecny |
|
| Żółta LED | Status odbioru światła Stale włączone: brak obiektu |
|
| Instalacja elektryczna | ||
| Napięcie zasilające Ue | 24 V AC/DC ... 240 V AC/DC | |
| Tętnienia resztkowe | < 10 % | |
| Kategoria użytkowa | DC-13 (wg EN 60947-1) AC-15 (wg EN 60947-1) |
|
| Pobór prądu | ≤ 10 mA, bez obciążenia. Przy 230 V AC/DC ≤ 45 mA, bez obciążenia. Przy 24 V AC/DC |
|
| Klasa ochrony | II | |
| Wyjście cyfrowe | ||
| Liczba | 2 (Komplementarne) | |
| Rodzaj | Przekaźnik, SPDT, z bezpieczną separacją elektryczną | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Prąd wyjściowy Imaks. | 4 A@250 V AC, 4 A@24 VDC, 0.11 A@250 V DC UL: 4 A@250 V AC, general use 4 A @ 250 V AC, resistive (NO) 3 A @ 250 V AC, resistive (NC) 4 A @ 24 V DC, NO, general use 3 A @ 24 V DC, NC, general use R300/B300 (NO contacts only) |
|
| Czas odpowiedzi | ≤ 15 ms | |
| Częstotliwość przełączania | 10 Hz | |
| Funkcją czasu | Wyłączone (ustawienie fabryczne), Opóźnienie przy włączaniu, Opóźnienie wyłączenia, Opóźnienie włączenia i wyłączenia | |
| Czas opóźnienia | Regulacja za pomocą przełącznika poziomu czasu, 0 ms ... 10.000 ms, 0 ms (Ustawienie fabryczne) | |
| Przyporządkowanie styków/żył | ||
| BN 1 | L/(+) | |
| BU 2 | N/(-) | |
| GY 3 | Relay COM | |
| BK 4 | Relay NC Wyjście przekaźnikowe, załączane przez światło, obiekt obecny → wyjście LOW |
|
| WH 5 | Relay NO | |
| Mechanika | ||
| Korpus | Prostopadłościenny | |
| Wymiary (szer. x wys. x głęb.) | 23,5 mm x 74,5 mm x 63 mm | |
| Przyłącze | Przewód z 7-pinowym wtykiem Q7, kodowanie AC/UC, 300 mm | |
| Szczegóły przyłącza | ||
| Nadaje się do zastosowania w chłodniach | Nie zginać przewodu w temperaturze poniżej 0 °C | |
| Długość przewodu (L) | 270 mm | |
| Materiał | ||
| Obudowa | Tworzywo sztuczne, ABS | |
| Szyba przednia | Tworzywo sztuczne, PMMA | |
| Przewód | Tworzywo sztuczne, PVC | |
| Wtyk | Tworzywo sztuczne, PC | |
| Masa | Ok. 153 g | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP65 (EN 60529) | |
| Temperatura otoczenia podczas pracy | –30 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Typ. odporność na światło zewnętrzne | Światło słoneczne: ≤ 20.000 lx | |
| Odporność na wstrząsy | 30 g, 11 ms (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27)) | |
| Odporność na drgania | 10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) | |
| Wilgotność powietrza | 35 % ... 95 %, względna wilgotność powietrza (bez nalotu) | |
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2, EN 61000-6-3 | |
| Nr pliku UL | NRKH.E348498 & NRKH7.E348498 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat CCC | Tak | |
| Certyfikat cULus | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270902 | |
| ECLASS 5.1.4 | 27270902 | |
| ECLASS 6.0 | 27270902 | |
| ECLASS 6.2 | 27270902 | |
| ECLASS 7.0 | 27270902 | |
| ECLASS 8.0 | 27270902 | |
| ECLASS 8.1 | 27270902 | |
| ECLASS 9.0 | 27270902 | |
| ECLASS 10.0 | 27270902 | |
| ECLASS 11.0 | 27270902 | |
| ECLASS 12.0 | 27270904 | |
| ETIM 5.0 | EC002717 | |
| ETIM 6.0 | EC002717 | |
| ETIM 7.0 | EC002717 | |
| ETIM 8.0 | EC002717 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.174 kg | |
| Masa jednostkowa netto | 0.174 kg | |
| Jednostka objętości | 702 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084543784 | |
