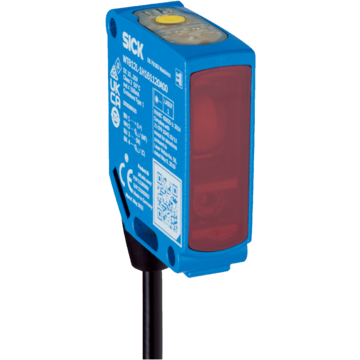

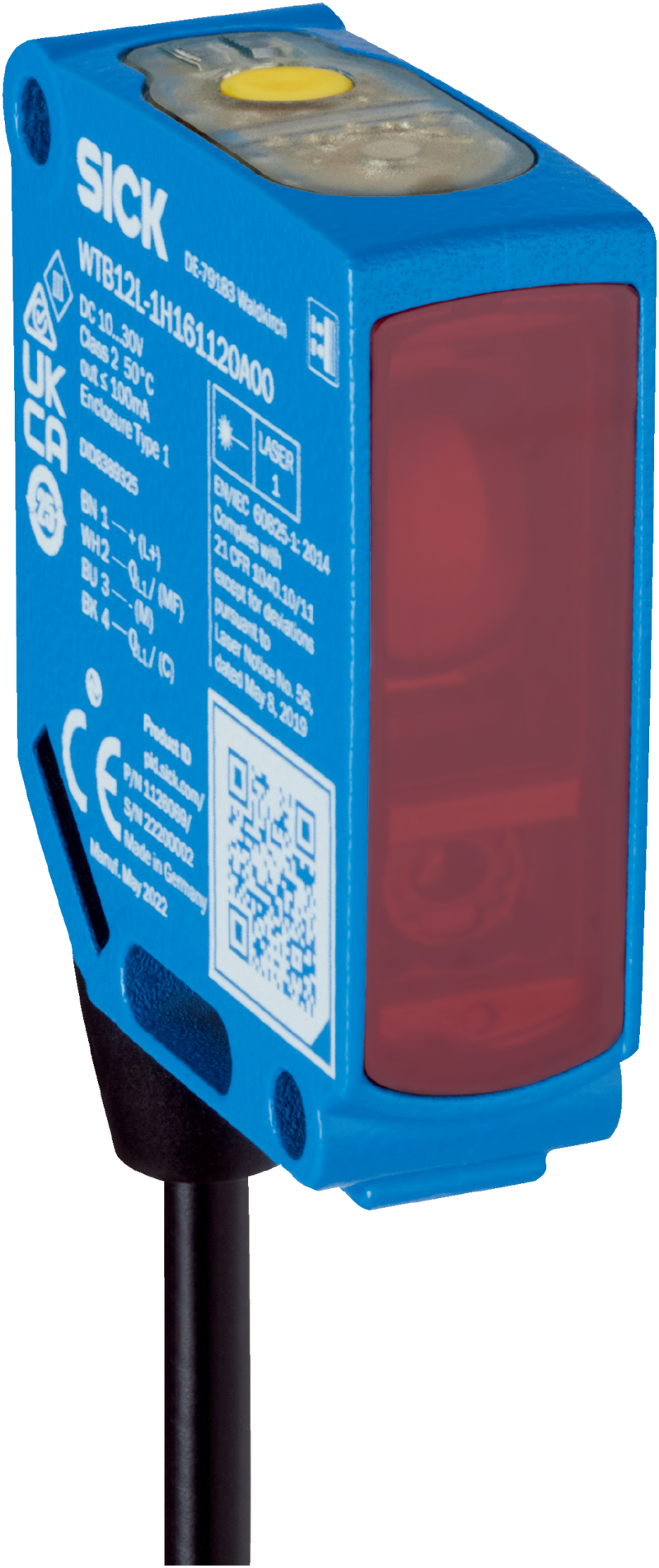

WLA12L-1H162530A00 - 1126001
Fotoprzekaźnik refleksyjny laserowy SICK, zakres 0–11 m, autokolimacja, wyjście Push-Pull PNP/NPN, IO-Link V1.1, klasa lasera 1, korpus metalowy, ogniskowa 200 mm, przewód 2 m.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, W12, WLA12L-1H162530A00, Zasięg min./maks.: 0 m / 11 m, Zasada działania: Fotoprzekaźnik refleksyjny, Szczegóły zasady działania: Bez odstępu minimalnego odbłyśnika (autokolimacja / optyka współosiowa), Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Przewód, 4-żyłowy, 2 m, Nadajnik światła: Laser, Rodzaj światła: Widzialne światło czerwone, Klasa lasera: 1, Materiał obudowy: Cynkowy odlew ciśnieniowy, Rodzaj ustawiania: Przycisk Teach-in, IO-Link, Interfejs komunikacyjny: IO-Link V1.1, Smart Sensor: Enhanced Sensing, Efficient Communication, Diagnostyka, Smart Task, Oznaczenie Smart Task: Logika podstawowa, Korpus: Prostopadłościenny, Ogniskowa: 200 mm
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik refleksyjny | |
| Szczegóły zasady działania | Bez odstępu minimalnego odbłyśnika (autokolimacja / optyka współosiowa) | |
| Zasięg wykrywania | ||
| Minimalny zasięg | 0 m | |
| Maks. zasięg wykrywania | 11 m | |
| Zalecany maks. zakres odległości odbłyśnika od czujnika (rezerwa działania 1) | 0 m ... 11 m | |
| Zalecany zakres odległości odbłyśnika od czujnika (rezerwa działania 3,75) | 0 m ... 7,5 m | |
| Odbłyśnik referencyjny | Odbłyśnik P250F | |
| Zalecany zakres zasięgu w celu zapewnienia lepszej wydajności | 0 mm ... 400 mm | |
| Filtr polaryzacyjny | Tak | |
| Wiązka transmisyjna | ||
| Nadajnik światła | Laser | |
| Rodzaj światła | Widzialne światło czerwone | |
| Kształt plamki świetlnej | Kształt eliptyczny | |
| Rozmiar plamki świetlnej (odległość) | 0,4 mm x 0,3 mm (200 mm) | |
| Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania) | < +/- 1,2° (przy TU = +23°C) | |
| Ogniskowa | 200 mm | |
| Parametry lasera | ||
| Referencja normatywna | EN 60825-1:2014, IEC 60825-1:2014 | |
| Klasa lasera | 1 | |
| Długość fali | 655 nm | |
| Czas trwania impulsu | 4 µs | |
| Maksymalna moc impulsu | < 2,13 mW | |
| Średnia trwałość użytkowa | 50 000 h przy TU = +25°C | |
| Rodzaj ustawiania | ||
| Przycisk Teach-in | BluePilot: do ustawiania czułości | |
| IO-Link | Do ustawiania parametrów czujnika oraz funkcji Smart Task | |
| Wskaźnik | ||
| Niebieska LED | BluePilot: wskaźnik położenia | |
| Dioda LED, zielona | Wskaźnik stanu Stale wł.: zasilanie włączone Miga: tryb IO-Link |
|
| Żółta LED | Status odbioru światła Stale włączone: brak obiektu Stale wyłączone: obiekt obecny Miga: przekroczenie rezerwy działania 1,5 |
|
| Zastosowania specjalne | Wykrywanie małych obiektów, Wykrywanie obiektów poruszających się z bardzo dużą prędkością, Wykrywanie obiektów owiniętych w folię | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 371 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 10 lat(a) | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| Prędkość przesyłania danych | COM2 (38,4 kBaud) | |
| Czas cyklu | 2,3 ms | |
| Długość danych procesowych | 16 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 – 15 = Current receiver level (live) |
|
| VendorID | 26 | |
| DeviceID HEX | 0x8002DB | |
| DeviceID DEC | 8389339 | |
| Kompatybilny typ portu Master | A | |
| Tryb SIO – wsparcie | Tak | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 5 V | |
| Kategoria użytkowa | DC-12 (Wg EN 60947-5-2) DC-13 (Wg EN 60947-5-2) |
|
| Pobór prądu | ≤ 14 mA, bez obciążenia. Przy UB = 24 V | |
| Klasa ochrony | III | |
| Wyjście cyfrowe | ||
| Liczba | 2 (Komplementarne) | |
| Rodzaj | Push-Pull: PNP/NPN | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Napięcie sygnału PNP wysoki/niski | Ok. UV –2,5 V / 0 V | |
| Napięcie sygnału NPN wysoki/niski | Ok. UB / < 2,5 V | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Układy zabezpieczające wyjścia | Zabezpieczenie przed zamianą biegunów Zabezpieczenie nadprądowe Chronione przed zwarciem |
|
| Czas odpowiedzi | ≤ 200 µs | |
| Dokładność powtarzalności (czas odpowiedzi) | 85 µs | |
| Częstotliwość przełączania | 2.500 Hz | |
| Przyporządkowanie styków/żył | ||
| BN | + (L+) | |
| WH | Ǭ L1 /MF Wyjście cyfrowe, załączane przez ciemność, obiekt obecny → wyjście Ǭ L1 HIGH 4) Funkcja styku 2 czujnika z możliwością konfiguracji Dalsze możliwości ustawień za pośrednictwem IO-Link |
|
| BU | - (M) | |
| BK | QL1/C Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście Q L1 LOW 4) Funkcja styku 4 czujnika z możliwością konfiguracji Dalsze możliwości ustawień za pośrednictwem IO-Link |
|
| Mechanika | ||
| Korpus | Prostopadłościenny | |
| Wymiary (szer. x wys. x głęb.) | 15,6 mm x 49,5 mm x 43,1 mm | |
| Przyłącze | Przewód, 4-żyłowy, 2 m | |
| Szczegóły przyłącza | ||
| Nadaje się do zastosowania w chłodniach | Nie zginać przewodu w temperaturze poniżej 0 °C | |
| Przekrój poprzeczny przewodu | 0,14 mm² | |
| Średnica przewodu | Ø 3,4 mm | |
| Długość przewodu (L) | 2 m | |
| Promień gięcia | W stanie ruchomym > 12 x średnica przewodu | |
| Cykle gięcia | 1.000.000 | |
| Materiał | ||
| Obudowa | Metal, Cynkowy odlew ciśnieniowy | |
| Szyba przednia | Tworzywo sztuczne, PMMA | |
| Przewód | Tworzywo sztuczne, PVC | |
| Masa | Ok. 132 g | |
| Maks. moment dokręcenia śrub mocujących | 1,4 Nm | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP66 (EN 60529) IP67 (EN 60529) IP69 (EN 60529) |
|
| Temperatura otoczenia podczas pracy | –20 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Czas nagrzewania | < 15 min, przy Tu poniżej –10°C | |
| Typ. odporność na światło zewnętrzne | Światło sztuczne: ≤ 50.000 lx Światło słoneczne: ≤ 50.000 lx |
|
| Odporność na wstrząsy | 50 g, 11 ms (25 dodatnich i 25 ujemnych udarów wzdłuż osi X, Y, Z, łącznie 150 udarów (EN60068-2-27)) | |
| Odporność na drgania | 10 Hz ... 2.000 Hz (Amplituda 0,5 mm/10 g, 20 sweeps na oś, dla osi X, Y, Z, 1 oktawa/min, (EN60068-2-6)) | |
| Wilgotność powietrza | 35 % ... 95 %, względna wilgotność powietrza (bez nalotu) | |
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2 | |
| Odporność na działanie środków czyszczących | ECOLAB | |
| Nr pliku UL | NRKH.E181493 & NRKH7.E181493 | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Funkcja logiczna | Bezpośrednie I LUB |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Częstotliwość przełączania | SIO Logic: 2000 Hz IOL: 1600 Hz |
|
| Czas odpowiedzi | SIO Logic: 250 µs IOL: 300 µs |
|
| Powtarzalność | SIO Logic: 120 µs | |
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające | |
| Sygnał przełączający ǬL1 | Wyjście przełączające | |
| Diagnostyka | ||
| Temperatura urządzenia | ||
| Zakres pomiarowy | Bardzo zimne, zimne, umiarkowane, ciepłe, gorące | |
| Status urządzenia | Tak | |
| Szczegółowy status urządzenia | Tak | |
| Licznik roboczogodzin | Tak | |
| Licznik godzin pracy z funkcją resetowania | Tak | |
| Quality of teach | Tak | |
| Quality of run | Tak, Wskaźnik zanieczyszczenia | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270902 | |
| ECLASS 5.1.4 | 27270902 | |
| ECLASS 6.0 | 27270902 | |
| ECLASS 6.2 | 27270902 | |
| ECLASS 7.0 | 27270902 | |
| ECLASS 8.0 | 27270902 | |
| ECLASS 8.1 | 27270902 | |
| ECLASS 9.0 | 27270902 | |
| ECLASS 10.0 | 27270902 | |
| ECLASS 11.0 | 27270902 | |
| ECLASS 12.0 | 27270902 | |
| ETIM 5.0 | EC002717 | |
| ETIM 6.0 | EC002717 | |
| ETIM 7.0 | EC002717 | |
| ETIM 8.0 | EC002717 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.184 kg | |
| Masa jednostkowa netto | 0.184 kg | |
| Jednostka objętości | 728 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084520747 | |
