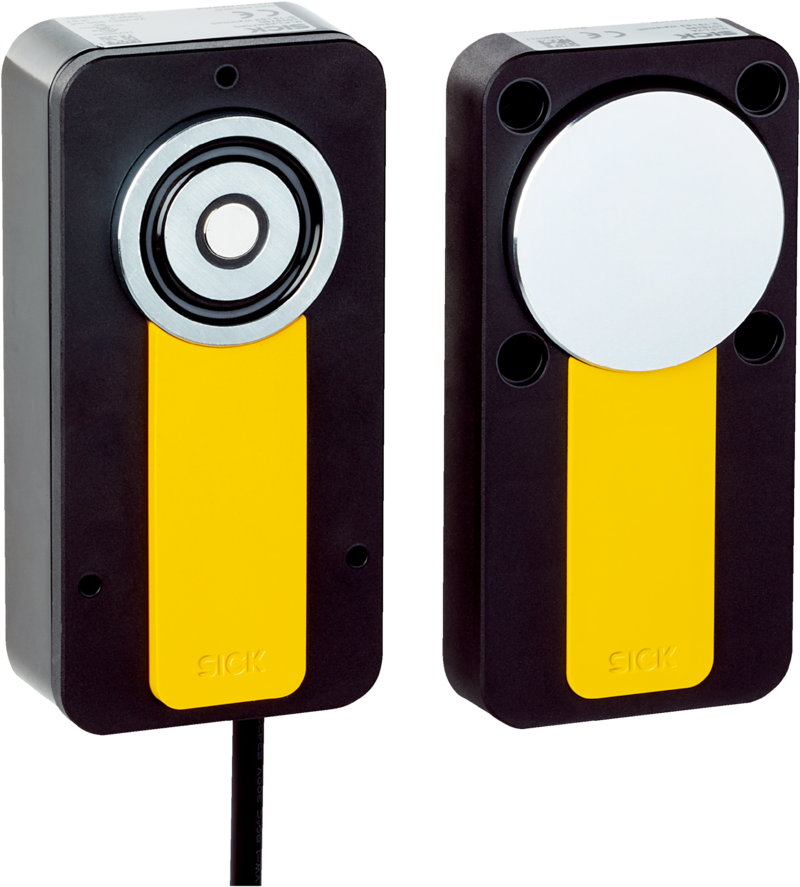

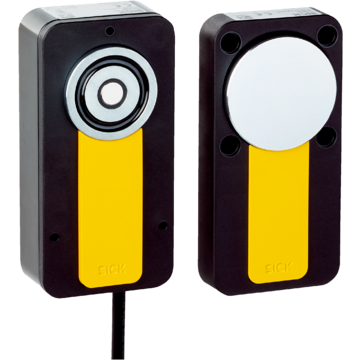

MLP1-SMUC0AC - 1117390
Wyłącznik bezpieczeństwa RFID SICK, jednoznacznie kodowany, 2x złącze M12 5-pin, IP67, siła trzymania 500N, kategoria 4, PL e i SIL 3, temp. pracy -20°C do +55°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wyłącznik bezpieczeństwa, MLP1, MLP1-SMUC0AC, Wskazówka: Składa się z czujnika (1117630) i aktuatora (1078199), Kodowanie: Jednoznaczne kodowane, Typ przyłącza – szczegóły: Przewód z wtyczką M12, 5-pinowy i przewód z gniazdem wtykowym M12, 5-pinowym, Bezpieczna kaskada czujników: Bezpośrednio (bez diagnostyki)
| Cechy | ||
|---|---|---|
| Typ czujnika | RFID | |
| Zasada blokowania | Power to lock | |
| Kodowanie | Jednoznaczne kodowane | |
| Siła trzymająca Fmax | 550 N (GS-ET-19) | |
| Siła trzymająca FZh | 500 N (GS-ET-19) | |
| Siła blokująca | 25 N | |
| Tolerancja przesunięcia | ≤ 5 mm | |
| Odległość zwolnienia pewnego Sar | 35 mm | |
| Tylko do ochrony procesu | Tak | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 3 (IEC 61508) | |
| Kategoria | Kategoria 4 (EN ISO 13849) | |
| Poziom zapewnienia bezpieczeństwa | PL e (EN ISO 13849) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 15 * 10-9 | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| Rodzaj konstrukcji | Rodzaj konstrukcji 4 (EN ISO 14119) | |
| Poziom kodowania aktywatora | Wysoki poziom kodowania (EN ISO 14119) | |
| Bezpieczny stan w przypadku usterki | Co najmniej jedno półprzewodnikowe wyjście bezpieczeństwa (OSSD) jest wyłączone. | |
| Interfejsy | ||
| Typ przyłącza | ||
| Długość przewodu | 150 mm | |
| Długość przewodu podłączeniowego | ≤ 140 m | |
| Średnica przewodu | 5,5 mm | |
| Przekrój poprzeczny przewodu | 0,12 mm² | |
| Promień gięcia (w przypadku ułożenia na stałe) | > 8 x średnica przewodu | |
| Promień gięcia (w przypadku ruchu przewodu) | > 12 x średnica przewodu | |
| Materiał przewodu | PVC | |
| Materiał przewodnika | Miedź | |
| Materiał nakrętki kołpakowej | Cynkowy odlew ciśnieniowy, niklowany | |
| Wskaźniki | ||
| Wskaźnik “Stan” | Tak | |
| Instalacja elektryczna | ||
| Klasa ochrony | III (IEC 61140) | |
| Stopień zanieczyszczenia | 3 (EN 60947-1) | |
| Klasyfikacja wg cULus | Class 2 | |
| Kategoria użytkowa | DC-13 (IEC 60947-5-1) | |
| Znamionowe napięcie izolacji Ui | 32 V | |
| Napięcie znamionowe udarowe wytrzymywane Uimp | 1.500 V | |
| Napięcie zasilające U<sub>V</sub> przy podłączeniu pojedynczego wyłącznika bezpieczeństwa | ||
| Czujnik | 24 V DC (19,2 V DC ... 28,8 V DC) | |
| Elektromagnes | 24 V DC (19,2 V DC ... 28,8 V DC) | |
| Napięcie zasilające U<sub>V</sub> przy podłączeniu kaskady | ||
| Czujnik | 24 V DC (22,8 V DC ... 28,8 V DC) | |
| Elektromagnes | 24 V DC (21,6 V DC ... 28,8 V DC) | |
| Pobór prądu | ||
| Rygiel aktywny | 350 mA | |
| Rygiel nieaktywny | 50 mA | |
| Częstotliwość przełączania | ≤ 0,5 Hz | |
| Prąd wyjściowy (OSSD) | ≤ 100 mA | |
| Wyjście sygnalizacyjne | ≤ 25 mA, chronione przed zwarciem | |
| Pojemność przewodu | 400 nF (przy wyjściu A i wyjściu B) | |
| Czas odpowiedzi | 50 ms | |
| Czas aktywacji | 100 ms | |
| Czas ryzyka | 100 ms | |
| Czas do załączenia | 2,5 s | |
| Zasada blokowania | Power to lock | |
| Mechanika | ||
| Masa | ||
| Przełączniki (części zamienne) | 510 g | |
| Aktywator | 210 g | |
| Materiał | ||
| Obudowa czujnika | Anodowane aluminium | |
| Obudowa aktywatora | Tworzywo PVC wzmacniane włóknem szklanym | |
| Płytka kotwiąca | Stal niklowana | |
| Wymiary (szer. x wys. x głęb.) | ||
| Przełączniki (części zamienne) | 120 mm x 60 mm x 38,5 mm | |
| Aktywator | 120 mm x 60 mm x 20,5 mm | |
| Tolerancja przesunięcia | ||
| Pionowe | ≤ 5 mm | |
| Poziomo | ≤ 5 mm | |
| Kąt otwarcia | ≤ 3° | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP67 (EN 60529) | |
| Temperatura otoczenia pracy | –20 °C ... +55 °C | |
| Temperatura składowania | –25 °C ... +70 °C | |
| Względna wilgotność powietrza | 50 %, przy 70°C (IEC 60947-5-2) | |
| Odporność na drgania | 10 Hz ... 55 Hz, 1 mm (IEC 60068-2-6) | |
| Odporność na wstrząsy | 30 g, 11 ms (EN 60068-2-27) | |
| EMC | EN IEC 61326-3-1 EN IEC 60947-5-2 EN IEC 60947-5-3 |
|
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat UK-Type-Examination | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat FCC | Tak | |
| certyfikat TÜV | Tak | |
| certyfikat TÜV załącznik | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27272603 | |
| ECLASS 5.1.4 | 27272603 | |
| ECLASS 6.0 | 27272603 | |
| ECLASS 6.2 | 27272603 | |
| ECLASS 7.0 | 27272603 | |
| ECLASS 8.0 | 27272603 | |
| ECLASS 8.1 | 27272603 | |
| ECLASS 9.0 | 27272603 | |
| ECLASS 10.0 | 27272603 | |
| ECLASS 11.0 | 27272603 | |
| ECLASS 12.0 | 27272603 | |
| ETIM 5.0 | EC002593 | |
| ETIM 6.0 | EC002593 | |
| ETIM 7.0 | EC002593 | |
| ETIM 8.0 | EC002593 | |
| UNSPSC 16.0901 | 39122205 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.824 kg | |
| Masa jednostkowa netto | 0.824 kg | |
| Jednostka objętości | 1636.335 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084495809 | |
