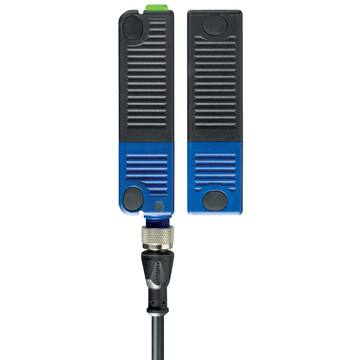

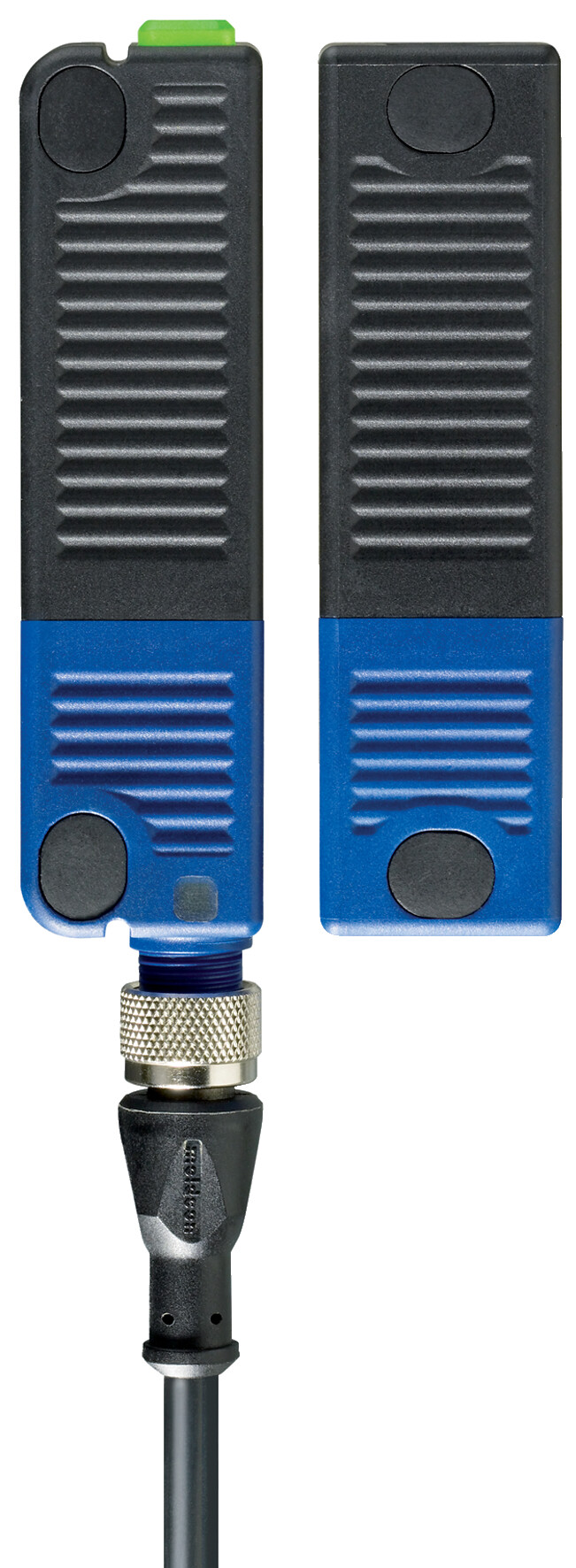

RSS 36-I1-ST-AS-R - 103001537
Bezpieczny czujnik RFID Schmersal, kodowanie indywidualne, obudowa termoplastyczna, stopień ochrony IP65/IP67/IP69, wymiary 106,3x25x22 mm, zintegrowany wskaźnik LED, konektor M12, trzy kierunki aktywacji, poziom PL e.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry RSS 36-I1-ST-AS-R 103001537
- Indywidualne kodowanie z technologią RFID
- Wysoki poziom kodowania wg ISO 14119
- Z Zatraskiwanie
- Obudowa z tworzywa termoplastycznego
- Technologia RFID dla opartej na potrzebach uzytkownika ochrony przed manipulacjami
- Opcjonalnie ze zintegrowanym zatrzaskiem magnetycznym
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | RSS 36-I1-ST-AS-R | |
Numer artykułu (Numer katalogowy) | 103001537 | |
EAN (European Article Number) | 4030661426266 | |
eCl@ss number, version 12.0 | 27-27-46-01 | |
eCl@ss number, version 11.0 | 27-27-24-03 | |
Numer eCl@ss, wersja 9.0 | 27-27-24-03 | |
ETIM number, version 7.0 | EC001829 | |
ETIM number, version 6.0 | EC001829 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN IEC 62026-2,EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-3,EN IEC 61508 | |
Informacje ogólne | kodowanie indywidualne | |
Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
Zasada działania | RFID | |
Frequency band RFID | 125 kHz | |
Transmitter output RFID, maximum | -6 dB/m | |
Obudowa | Blok | |
Warunki montażu (mechaniczne) | nie wpuszczany | |
Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
Czas reakcji, maksimum | 100 ms | |
Czas trwania zagrożenia, maksimum | 200 ms | |
Dane ogólne - właściwości | ||
Zatrzaskiwanie | Tak | |
Funkcje bezpieczeństwa | Tak | |
Zintegrowany wskaźnik, status | Tak | |
Liczba kierunków aktywacji | 3 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
Performance Level, up to | e | |
Kategoria zgodnie z EN ISO 13849 | 4 | |
Wartość PFH | 5,13 x 10?1° /h | |
Wartość PFD | 3,24 x 10?5 | |
Safety Integrity Level (SIL) | 3 | |
Żywotność | 20 Rok(lata) | |
Dane mechaniczne | ||
Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
Uwaga (Żywotność mechaniczna) | Prędkość aktywacji < 0,25 m/s,Zadziałania dla osłon ≤ 5 kg | |
Siła zatrzasku, ok. | 18 N | |
Wykonanie śrub mocujących | 2x M4 (cylinder head screws with washers DIN 125A / form A) | |
Tightening torque of the fixing screws, minimum | 2,2 Nm | |
Moment dokręcania śrub mocujących, maksimum | 2,5 Nm | |
Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
Switch distance, typical | 12 mm | |
Gwarantowana odległość przełączania „WŁ.” | 10 mm | |
Odległość przełączania „WYŁ.” | 20 mm | |
Histereza (Odległość wyłączania), maksimum | 2 mm | |
Powtarzalność R | 0,5 mm | |
Uwaga (Dokładność powtarzania R) | Uwaga: Przy aktywacji z boku przesunięcie pionowe (x) czujnika względem aktywatora wynosi 8 mm (np. w wyniku opadania lub wibracji osłony). Przesunięcie poprzeczne (y) wynosi maks. ± 18 mm (patrz rysunek: Zasada działania). Minimalna odległość między sąsiednimi czujnikami 100 mm | |
Mechanical data - Connection technique | ||
Konektor | Konektor M12, 4-polowy, kodowanie A | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 22 mm | |
Szerokość czujnika | 106,3 mm | |
Wysokość czujnika | 25 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65,IP67,IP69 | |
Ambient temperature | -25 ... +70 °C | |
Storage and transport temperature | -25 ... +85 °C | |
Wilgotność względna, maksimum | 93 % | |
Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
odporność na uderzenie | 30 g / 11 ms | |
Ocena zabezpieczenia | III | |
Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 32 VDC | |
Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
Kategoria przepięcia | III | |
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
Dane elektryczne | ||
Czas do gotowości, maksimum | 5 000 ms | |
Częstotliwość wyłączania, minimalne | 1 Hz | |
Dane elektryczne - Interfejs AS-i | ||
Rated operating voltage | 18 ... 31,6 VDC (Protection against polarity reversal) | |
AS-i Prąd roboczy, maksimum | 100 mA | |
Electrical data - AS-Interface specification | ||
Specyfikacja AS-i | Safety-Slave | |
Wersja AS-i | V 3.0 | |
Profil AS-i | S-0.B.F.E | |
AS-i, kod IO | 0x0 | |
AS-i, kod ID | 0xB | |
AS-i, ID-Code1 | 0xF | |
AS-i, ID-Code2 | 0xE | |
Wejście AS-i, kanał 1 | Bity danych DI 0/DI 1 = dynamiczna transmisja kodów | |
Wejście AS-i, kanał 2 | Bity danych DI 2/DI 3 = dynamiczna transmisja kodów | |
Wyjścia AS-i, DO 0 ... DO 3 | Brak funkcji | |
Bity parametru AS-i, P0 | Aktywator wprowadzony | |
Bity parametru AS-i, P1 | Komunikat obszaru granicznego (FID) | |
Bity parametru AS-i, P2 | Brak funkcji | |
Bity parametru AS-i, P3 | Błąd urządzenia (FID) | |
Uwaga (bity parametru AS-i) | Ustaw wyjścia parametryzujące na "1111" (0xF),FID: błąd urządzeń peryferyjnych | |
Adres modułu wejściowego AS-i | 0 | |
Uwaga (adres modułu wejściowego AS-i) | Domyślnie adres 0, możliwość zmiany przez urządzenie główne magistrali interfejsu AS-i lub przenośny programator | |
Wskaźnik stanu | ||
Uwaga (Wskaźnik stanu LED) | (1) Zielona/czerwona dioda LED (dioda Duo LED AS-i):Napięcie zasilające / błąd komunikacji / adres urządzenia podległego = 0 / wykryty błąd urządzeń peryferyjnych / aktywny okres zabezpieczenia przed manipulacją,(2) Żółta dioda LED:Stan urządzenia (stan aktywacji) / komunikat obszaru granicznego / błąd urządzenia | |
Układ zestyków | ||
STYK 1 | AS-Interface + | |
STYK 2 | n.c. (≤ 30 VDC) | |
STYK 3 | AS-Interface - | |
STYK 4 | n.c. (≤ 30 VDC) | |
Zakres dostawy | ||
Zakres dostawy | Actuator must be ordered separately. | |
Akcesoria | ||
Zalecenie (aktywator) | RST 36-1-R |
