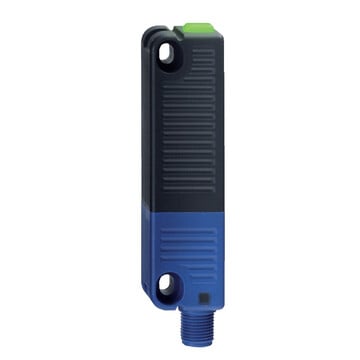

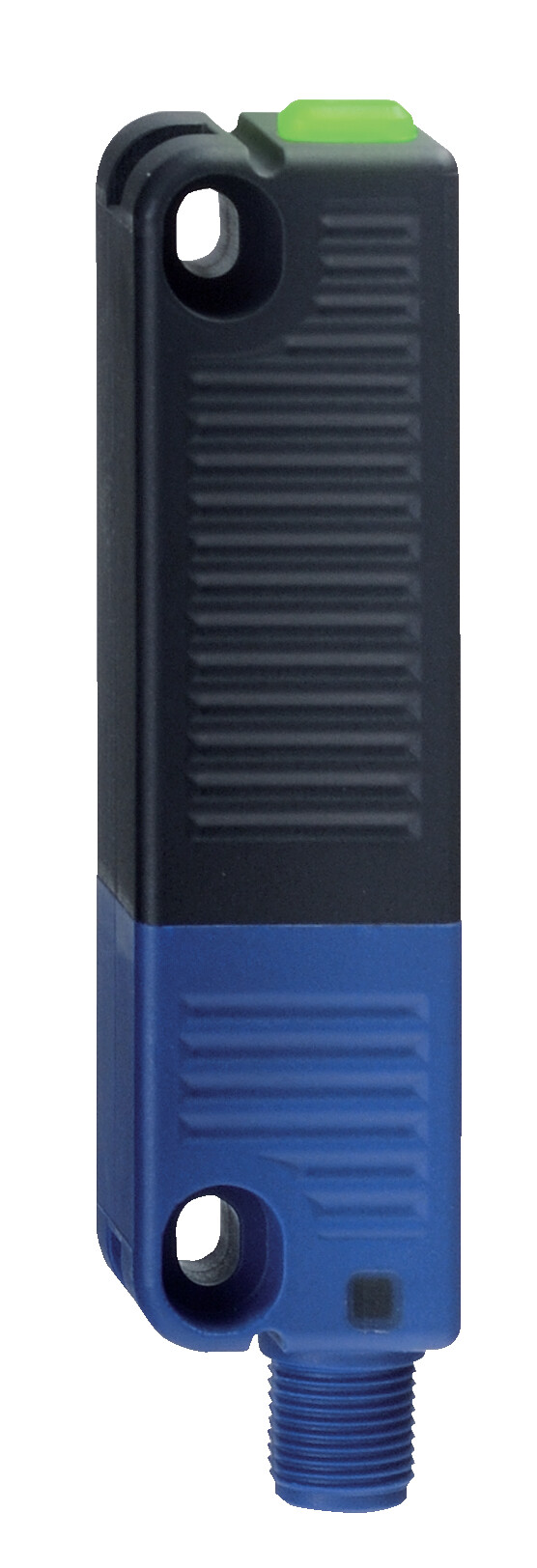

RSS 36-I2-D-R-ST - 101214773
Elektroniczny czujnik bezpieczeństwa Schmersal, RFID, kodowanie wielokrotne, poziom wysoki wg ISO 14119, aktywacja boczna, 2 wyjścia PNP, stopień ochrony IP65/IP67/IP69, obudowa termoplastyczna, 24 VDC, 106,3x25x22 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry RSS 36-I2-D-R-ST 101214773
- Wielokrotne kodowanie przy użyciu technologii RFID
- Wysoki poziom kodowania wg ISO 14119
- 1 x gniazdo konektora M12, 8-polowy
- Aktywaca z boku
- Obudowa z tworzywa termoplastycznego
- Technologia RFID dla opartej na potrzebach uzytkownika ochrony przed manipulacjami
- Możliwość działania przy przesunięciu aktywatora
- 106,3 mm x 25 mm x 22 mm
- Wysoka powtarzalność punktów przełączania
- liczba odpornych na zwarcie, bezpiecznych wyjść o polaryzacji PNP 2
- Zintegrowana kontrola zwarć międzykanałowych i przerwania przewodów oraz zewnętrzna kontrola napięcia przewodów związanych z bezpieczeństwem, aż do szafy sterowniczej.
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | RSS 36-I2-D-R-ST | |
| Numer artykułu (Numer katalogowy) | 101214773 | |
| EAN (European Article Number) | 4030661413396 | |
| eCl@ss number, version 12.0 | 27-27-46-01 | |
| eCl@ss number, version 11.0 | 27-27-24-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-03 | |
| ETIM number, version 7.0 | EC001829 | |
| ETIM number, version 6.0 | EC001829 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13849-1,EN IEC 60947-5-3,EN IEC 61508 | |
| Informacje ogólne | Kodowanie indywidualne, wielokrotnie programowalne | |
| Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
| Zasada działania | RFID | |
| Frequency band RFID | 125 kHz | |
| Transmitter output RFID, maximum | -6 dB/m | |
| Obudowa | Blok | |
| Warunki montażu (mechaniczne) | nie wpuszczany | |
| Topologia czujnika | Czujnik do łaczenia szeregowego | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Czas reakcji, maksimum | 100 ms | |
| Czas trwania zagrożenia, maksimum | 200 ms | |
| Czas reakcji aktywatora, maksimum | 100 ms | |
| Czas reakcji wejścia, maksimum | 0,5 ms | |
| Ciężar brutto | 100 g | |
| Dane ogólne - właściwości | ||
| Zatrzaskiwanie | Tak | |
| Wyjście diagnostyczne | Tak | |
| Detekcja zwarcia | Tak | |
| Wykrywanie zwarcia | Tak | |
| Łączenie szeregowe | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Kaskadowalny | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba diod LED | 3 | |
| Liczba bezpiecznych wyjść półprzewodnikowych z funkcją sygnalizacji | 1 | |
| Liczba bezpiecznych wyjść cyfrowych | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 2,70 x 10?1° /h | |
| Wartość PFD | 2,10 x 10?5 | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | z boku | |
| Obszar aktywny | boczne | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Uwaga (Żywotność mechaniczna) | Prędkość aktywacji < 0,25 m/s,Zadziałania dla osłon ≤ 5 kg | |
| Siła zatrzasku, ok. | 18 N | |
| Montaż | Do montażu czujników, jak również do płasko zamontowanych siłowników długość śruby 25 mm zazwyczaj wystarcza. Zaleca się użycie śrub o długości 30 mm, gdy siłownik jest zamontowany w pozycji pionowej i/lub, gdy są stosowane dyski uszczelniające. | |
| Wykonanie śrub mocujących | 2x M4 (cylinder head screws with washers DIN 125A / form A) | |
| Tightening torque of the fixing screws, minimum | 2,2 Nm | |
| Moment dokręcania śrub mocujących, maksimum | 2,5 Nm | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Switch distance, typical | 12 mm | |
| Gwarantowana odległość przełączania „WŁ.” | 10 mm | |
| Odległość przełączania „WYŁ.” | 20 mm | |
| Histereza (Odległość wyłączania), maksimum | 2 mm | |
| Powtarzalność R | 0,5 mm | |
| Uwaga (Dokładność powtarzania R) | Uwaga: Przy aktywacji z boku przesunięcie pionowe (x) czujnika względem aktywatora wynosi 8 mm (np. w wyniku opadania lub wibracji osłony). Przesunięcie poprzeczne (y) wynosi maks. ± 18 mm (patrz rysunek: Zasada działania). Minimalna odległość między sąsiednimi czujnikami 100 mm | |
| Mechanical data - Connection technique | ||
| Note (length of the sensor chain) | Cable length and cross-section change the voltage drop dependiing on the output current | |
| Note (series-wiring) | Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD | |
| Konektor | Konektor M12, 8-polowy | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 22 mm | |
| Szerokość czujnika | 106,3 mm | |
| Wysokość czujnika | 25 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67,IP69 | |
| Ambient temperature | -28 ... +70 °C | |
| Storage and transport temperature | -28 ... +85 °C | |
| Wilgotność względna, maksimum | 93 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | III | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +10 % | |
| Prąd roboczy, minimalne | 0,5 mA | |
| No-load supply current I0, typical | 35 mA | |
| Rated operating voltage | 24 VDC | |
| Prąd znamionowy | 600 mA | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 100 A | |
| Czas do gotowości, maksimum | 2 000 ms | |
| Częstotliwość wyłączania, minimalne | 1 Hz | |
| Utilisation category DC-12 | 24 VDC / 0,05 A | |
| Zabezpieczenie elektryczne, maksimum | 2 A | |
| Dane elektryczne - bezpieczne wejścia cyfrowe | ||
| Oznaczenie, wejścia bezpieczeństwa | X1 and X2 | |
| Pobór prądu wejść bezpieczeństwa | 5 mA | |
| Test pulse duration, maximum | 1 ms | |
| Test pulse interval, minimum | 100 ms | |
| Klasyfikacja ZVEI CB24I, ujście | C1 | |
| Klasyfikacja ZVEI CB24I, źródło | C1,C2,C3 | |
| Electrical data - Safety digital outputs | ||
| Oznaczenie, wyjścia bezpieczeństwa | Y1 and Y2 | |
| Znamionowy prąd roboczy (wyjścia bezpieczeństwa) | 250 mA | |
| Prąd wyjściowy (bezpieczne wyjście), maksimum | 0,25 A | |
| Wyjście bezpieczne | short-circuit proof, p-type | |
| Spadek napięcia Ud, maksimum | 1 V | |
| Prąd szczątkowy | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,25 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,25 A | |
| Test pulse interval, typical | 1000 ms | |
| Test pulse duration, maximum | 0,3 ms | |
| Klasyfikacja ZVEI CB24I, źródło | C2 | |
| Klasyfikacja ZVEI CB24I, ujście | C1,C2 | |
| Dane elektryczne - wyjście diagnostyczne | ||
| Oznaczenie, wyjścia diagnostyczne | OUT | |
| Wykonanie | odporne na zwarcie, typu p | |
| Spadek napięcia Ud, maksimum | 2 V | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,05 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,05 A | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Promieniowanie zakłócające | IEC 61000-6-4 | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | Żółta dioda LED: stan urządzenia,Zielona dioda LED: napięcie zasilające,Czerwona dioda LED: Błąd | |
| Układ zestyków | ||
| STYK 1 | 1A1 Ue: (1) | |
| STYK 2 | X1 Wejście bezpieczne 1 | |
| STYK 3 | A2 GND Niebieskie | |
| STYK 4 | Y1 Wyjście bezpieczne 1 Czarne | |
| STYK 5 | OUT Wyjście diagnostyczne OUT Szare | |
| STYK 6 | X2 Wejście bezpieczne 2 fioletowe | |
| STYK 7 | Y2 Wyjście bezpieczne 2 czerwone | |
| STYK 8 | IN bez funkcji Różowe | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | RST 36-1,RST 36-1-R | |
| Zalecenie dot. urządzenia bezpieczeństwa | PROTECT PSC1,SRB-E-301ST,SRB-E-201LC | |
| Note | ||
| Uwaga (informacje ogólne) | Indywidualne parowanie aktywatora RST z czujnikiem przy pomocy kilku prostych kroków podczas uruchamiania maszyny (jak -I1). Zabezpieczony proces kodowania umożliwia sparowanie innego aktywatora w razie konserwacji.,Wymagania względem modułu bezpieczeństwa: 2-kanałowe wejście bezpieczne, odpowiednie dla czujników PNP z funkcją NO. Moduł bezpieczeństwa musi tolerować wewnętrzne testy czujników z cyklicznym wyłączaniem ich wyjść na maks. 0,5 ms. Moduł bezpieczeństwa nie musi dysponować funkcją detekcji zwarcia międzykanałowego. | |
