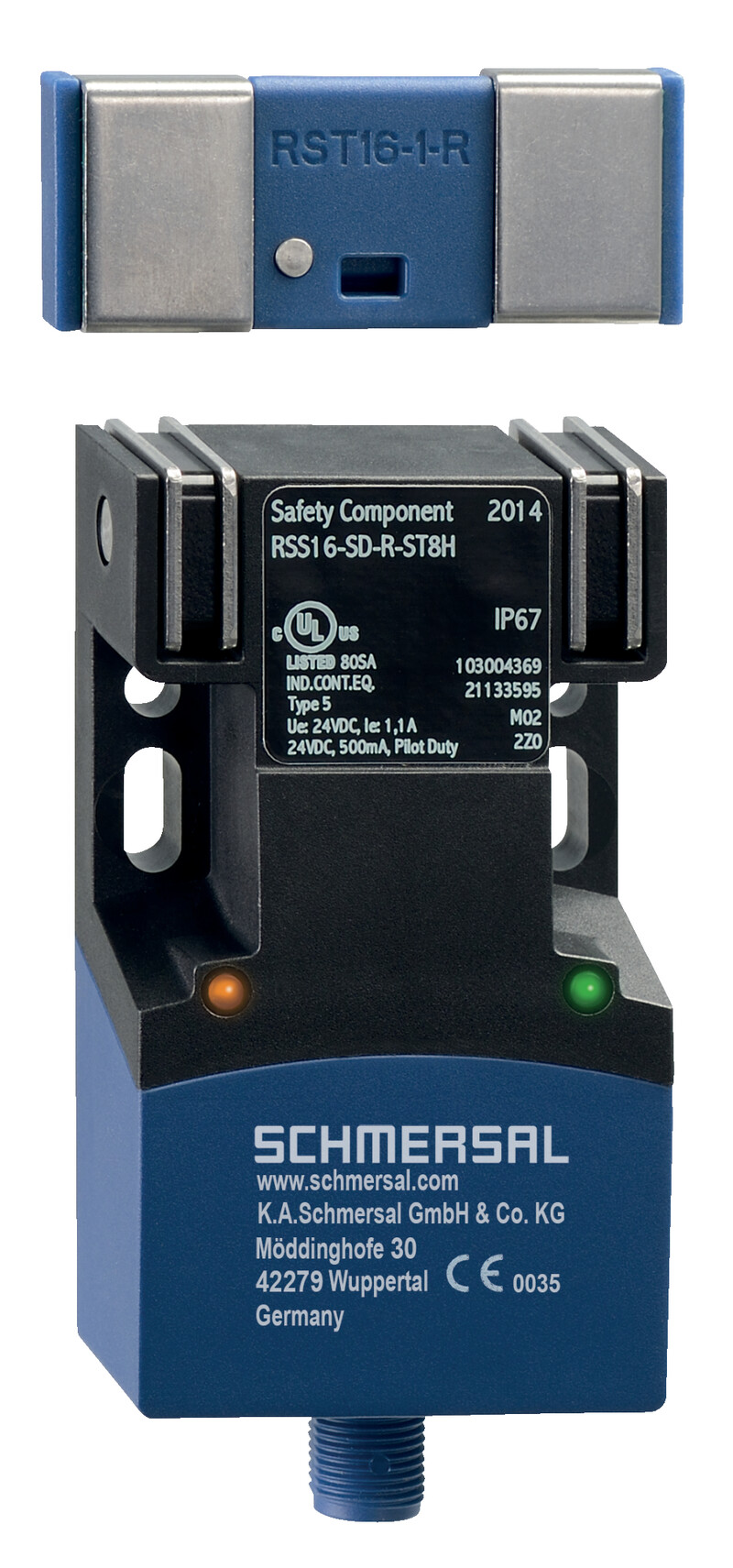

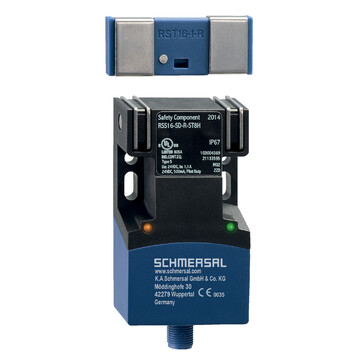

RSS16-I2-SD-R-CC - 103009531

Elektroniczny czujnik bezpieczeństwa Schmersal, kodowanie indywidualne RFID, przyłącza zaciskowe, zatrzask magnetyczny, IP65/IP67, diagnostyka szeregowa do 31 urządzeń, obudowa 91x52x30 mm, 24 VDC.


Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry RSS16-I2-SD-R-CC <strong>103009531</strong>
<ul>
<li>Obudowa z tworzywa termoplastycznego</li>
<li>Technologia RFID dla opartej na potrzebach uzytkownika ochrony przed manipulacjami</li>
<li>3 różne kierunki aktywacji</li>
<li>Zatrzymanie osłony z magnetycznym ryglowaniem</li>
<li>Terminal łączeniowy lub łącze wtykowe</li>
<li>Odpowiedni do okabalowania szeregowego</li>
<li>Wielokrotne kodowanie przy użyciu technologii RFID</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>RSS16-I2-SD-R-CC</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>103009531</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661462219</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-46-01</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-24-03</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-24-03</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC001829</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC001829</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>EN IEC 60947-5-3</td></tr><tr><td colspan="2">Informacje ogólne</td><td>Kodowanie indywidualne, wielokrotnie programowalne</td></tr><tr><td colspan="2">Poziom kodowania zgodny z EN ISO 14119</td><td>Wysokie / duże</td></tr><tr><td colspan="2">Zasada działania</td><td>RFID</td></tr><tr><td colspan="2">Obudowa</td><td>Blok</td></tr><tr><td colspan="2">Warunki montażu (mechaniczne)</td><td>nie wpuszczany</td></tr><tr><td colspan="2">Topologia czujnika</td><td>Czujnik do łaczenia szeregowego</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące</td></tr><tr><td colspan="2">Obszar aktywny</td><td>Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym</td></tr><tr><td colspan="2">Czas reakcji, maksimum</td><td>100 ms</td></tr><tr><td colspan="2">Czas trwania zagrożenia, maksimum</td><td>200 ms</td></tr><tr><td colspan="2">Ciężar brutto</td><td>206 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Diagnostyka szeregowa</td><td>Tak</td></tr><tr><td colspan="2">Zatrzask magnetyczny</td><td>Tak</td></tr><tr><td colspan="2">Detekcja zwarcia</td><td>Tak</td></tr><tr><td colspan="2">Wykrywanie zwarcia</td><td>Tak</td></tr><tr><td colspan="2">Łączenie szeregowe</td><td>Tak</td></tr><tr><td colspan="2">Funkcje bezpieczeństwa</td><td>Tak</td></tr><tr><td colspan="2">Kaskadowalny</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowany wskaźnik, status</td><td>Tak</td></tr><tr><td colspan="2">Liczba diod LED</td><td>2</td></tr><tr><td colspan="2">Liczba bezpiecznych wyjść półprzewodnikowych z funkcją sygnalizacji</td><td>1</td></tr><tr><td colspan="2">Liczba bezpiecznych wyjść cyfrowych</td><td>2</td></tr><tr><td colspan="2">Liczba połączeń szeregowych czujników</td><td>31</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1,EN IEC 61508</td></tr><tr><td colspan="2">Performance Level, up to</td><td>e</td></tr><tr><td colspan="2">Kategoria zgodnie z EN ISO 13849</td><td>4</td></tr><tr><td colspan="2">Wartość PFH</td><td>6,30 x 10?11 /h</td></tr><tr><td colspan="2">Wartość PFD</td><td>1,50 x 10?5</td></tr><tr><td colspan="2">Safety Integrity Level (SIL)</td><td>3</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Płaszczyzny aktywujące</td><td>z przodu,z tyłu,z góry</td></tr><tr><td colspan="2">Obszar aktywny</td><td>boczne,przód,po stronie pokrywy</td></tr><tr><td colspan="2">Montaż</td><td>2 x M5, Śruba z łbem walcowym</td></tr><tr><td colspan="2">Tightening torque of the fixing screws</td><td>2 Nm</td></tr><tr><th colspan="3">Mechanical data - Switching distances according EN IEC 60947-5-3</th></tr><tr><td colspan="2">Switch distance, typical</td><td>15 mm</td></tr><tr><td colspan="2">Gwarantowana odległość przełączania „WŁ.”</td><td>5 mm</td></tr><tr><td colspan="2">Odległość przełączania „WYŁ.”</td><td>30 mm</td></tr><tr><td colspan="2">Histereza (Odległość wyłączania), maksimum</td><td>2 mm</td></tr><tr><td colspan="2">Powtarzalność R</td><td>0,5 mm</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Note (length of the sensor chain)</td><td>Cable length and cross-section change the voltage drop dependiing on the output current</td></tr><tr><td colspan="2">Note (series-wiring)</td><td>Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD</td></tr><tr><td colspan="2">Prowadzenie przewodów</td><td>4 x M16 x 1,5</td></tr><tr><td colspan="2">Konektor</td><td>Przyłącza zaciskowe</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość czujnika</td><td>91 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>52 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>30 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP65,IP67</td></tr><tr><td colspan="2">Ambient temperature</td><td>-28 ... +70 °C</td></tr><tr><td colspan="2">Storage and transport temperature</td><td>-28 ... +85 °C</td></tr><tr><td colspan="2">Wilgotność względna, maksimum</td><td>93 %</td></tr><tr><td colspan="2">Uwaga (wilgotność względna)</td><td>zapobiegający skraplaniu,zapobiegający zamarzaniu</td></tr><tr><td colspan="2">odporność na uderzenie</td><td>30 g / 11 ms</td></tr><tr><td colspan="2">Dopuszczalna wysokość ustawienia n.p.m., maksimum</td><td>2 000 m</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie izolacji</td><td>32 VDC</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>0,8 kV</td></tr><tr><td colspan="2">Kategoria przepięcia</td><td>III</td></tr><tr><td colspan="2">Stopień zanieczyszczenia zgodnie z VDE 0100</td><td>3</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Operating voltage</td><td>24 VDC -15 % / +10 %</td></tr><tr><td colspan="2">Prąd roboczy, minimalne</td><td>0,5 mA</td></tr><tr><td colspan="2">No-load supply current I0, typical</td><td>100 mA</td></tr><tr><td colspan="2">Rated operating voltage</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd znamionowy</td><td>2 100 mA</td></tr><tr><td colspan="2">Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1</td><td>100 A</td></tr><tr><td colspan="2">Czas do gotowości, maksimum</td><td>2 000 ms</td></tr><tr><td colspan="2">Częstotliwość wyłączania, minimalne</td><td>1 Hz</td></tr><tr><td colspan="2">Utilisation category DC-12</td><td>24 VDC / 0,05 A</td></tr><tr><th colspan="3">Dane elektryczne - bezpieczne wejścia cyfrowe</th></tr><tr><td colspan="2">Pobór prądu wejść bezpieczeństwa</td><td>5 mA</td></tr><tr><th colspan="3">Electrical data - Safety digital outputs</th></tr><tr><td colspan="2">Znamionowy prąd roboczy (wyjścia bezpieczeństwa)</td><td>1 000 mA</td></tr><tr><td colspan="2">Prąd wyjściowy (bezpieczne wyjście), maksimum</td><td>1 A</td></tr><tr><td colspan="2">Wyjście bezpieczne</td><td>p-type</td></tr><tr><td colspan="2">Spadek napięcia Ud, maksimum</td><td>1 V</td></tr><tr><td colspan="2">Prąd szczątkowy</td><td>0,5 mA</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-12</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-12</td><td>1 A</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-13</td><td>1 A</td></tr><tr><th colspan="3">Dane elektryczne - wyjście diagnostyczne</th></tr><tr><td colspan="2">Znamionowy prąd roboczy (wyjście diagnostyczne)</td><td>50 mA</td></tr><tr><td colspan="2">Wykonanie</td><td>typ p</td></tr><tr><td colspan="2">Spadek napięcia Ud, maksimum</td><td>2 V</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-12</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-12</td><td>0,05 A</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-13</td><td>0,05 A</td></tr><tr><th colspan="3">Electrical data - Serial diagnostic SD</th></tr><tr><td colspan="2">Designation, Serial diagnostic SD</td><td>OUT</td></tr><tr><td colspan="2">Operation current</td><td>150 mA</td></tr><tr><td colspan="2">Design of control elements</td><td>odporne na zwarcie, typu p</td></tr><tr><td colspan="2">Wiring capacitance</td><td>50 nF</td></tr><tr><th colspan="3">Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)</th></tr><tr><td colspan="2">Promieniowanie zakłócające</td><td>IEC 61000-6-4</td></tr><tr><th colspan="3">Wskaźnik stanu</th></tr><tr><td colspan="2">Uwaga (Wskaźnik stanu LED)</td><td>Wielobarwna dioda LED: zielona, czerwona,Żółta dioda LED: stan urządzenia,Zielona dioda LED: napięcie zasilające,Czerwona dioda LED: Błąd</td></tr><tr><th colspan="3">Zakres dostawy</th></tr><tr><td colspan="2">Zakres dostawy</td><td>Actuator must be ordered separately.</td></tr><tr><th colspan="3">Akcesoria</th></tr><tr><td colspan="2">Zalecenie (aktywator)</td><td>RST16-1-R</td></tr><tr><td colspan="2">Zalecenie dot. urządzenia bezpieczeństwa</td><td>PROTECT PSC1</td></tr>
</tbody>
</table>
