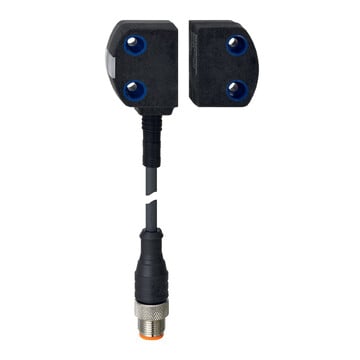

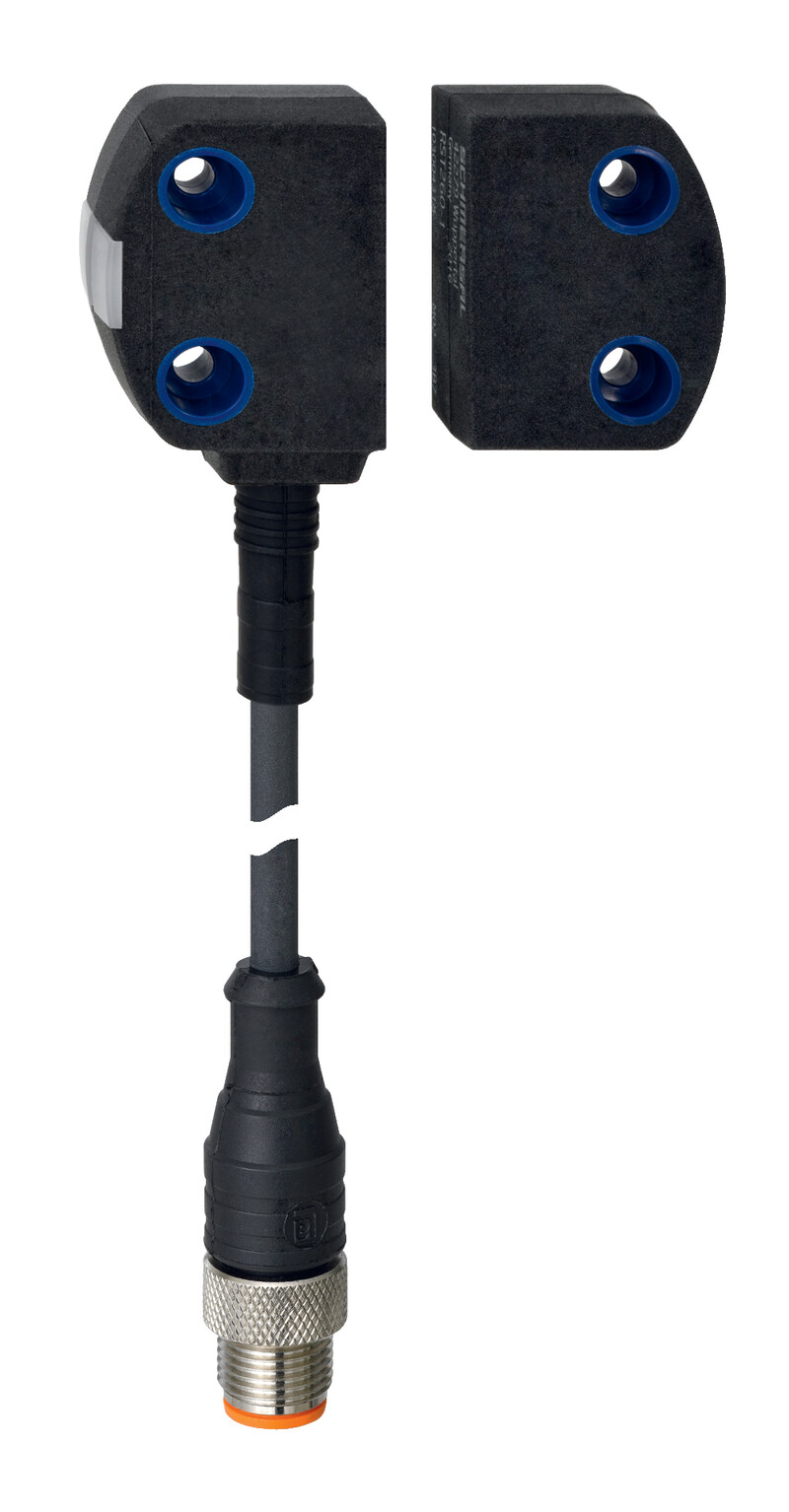

RSS260-I2-D-LSTM8-8-0,1M - 103013301
Elektroniczny czujnik bezpieczeństwa Schmersal, programowalne kodowanie RFID, poziom kodowania wysoki, złącze M8 8-pin, wyjścia półprzewodnikowe 2, tworzywo, IP65/IP67, napięcie 24 VDC, aktywacja dwukierunkowa.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry RSS260-I2-D-LSTM8-8-0,1M 103013301
- Obudowa z tworzywa termoplastycznego
- Łatwy montaż bez dodatkowego kąta
- Technologia RFID dla opartej na potrzebach uzytkownika ochrony przed manipulacjami
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | RSS260-I2-D-LSTM8-8-0,1M | |
| Numer artykułu (Numer katalogowy) | 103013301 | |
| EAN (European Article Number) | 4030661499246 | |
| eCl@ss number, version 12.0 | 27-27-46-01 | |
| eCl@ss number, version 11.0 | 27-27-24-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-03 | |
| ETIM number, version 7.0 | EC001829 | |
| ETIM number, version 6.0 | EC001829 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13849-1,EN IEC 60947-5-3,EN IEC 61508 | |
| Informacje ogólne | Kodowanie indywidualne, wielokrotnie programowalne | |
| Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
| Zasada działania | RFID | |
| Frequency band RFID | 125 kHz | |
| Transmitter output RFID, maximum | -6 dB/m | |
| Obudowa | Blok | |
| Warunki montażu (mechaniczne) | nie wpuszczany | |
| Topologia czujnika | Czujnik do łaczenia szeregowego | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne, samogasnące | |
| Obszar aktywny | Tworzywo, Tworzywo termoplastyczne | |
| Czas reakcji, maksimum | 100 ms | |
| Czas trwania zagrożenia, maksimum | 200 ms | |
| Czas reakcji aktywatora, maksimum | 100 ms | |
| Ciężar brutto | 85 g | |
| Dane ogólne - właściwości | ||
| Wyjście diagnostyczne | Tak | |
| Detekcja zwarcia | Tak | |
| Wykrywanie zwarcia | Tak | |
| Łączenie szeregowe | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Kaskadowalny | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba diod LED | 3 | |
| Liczba bezpiecznych wyjść półprzewodnikowych z funkcją sygnalizacji | 1 | |
| Liczba biegunów | 8 | |
| Liczba bezpiecznych wyjść cyfrowych | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 6,80 x 10?1° /h | |
| Wartość PFD | 1,20 x 10?4 | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | z boku,z przodu | |
| Obszar aktywny | boczne,przód | |
| Montaż | Do montażu czujników z reguły wystarczają śruby o długości 20 mm. Gdy wykorzystywane są podkładki, rekomendujemy użycie śrub o długości 25 mm. | |
| Wykonanie śrub mocujących | 2x M4 | |
| Moment dokręcania śrub mocujących, maksimum | 0,8 Nm | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Typical switching distance, frontal | 12 mm | |
| Typical switching distance, lateral | 9 mm | |
| Gwarantowana odległość przełączania „WŁ.” Sao, przód | 10 mm | |
| Odległość przełączania „WYŁ.” Sar, przód | 18 mm | |
| Gwarantowana odległość przełączania „WŁ.” Sao, boczny | 6 mm | |
| Odległość przełączania „WYŁ.” Sar, boczny | 15 mm | |
| Note (Sao) | The specifications of the safety switching distance S<sub>ao</sub> refer to a temperature range of <br>-10 °C ... +60 °C. For a temperature range of -28 °C ... +65 °C, S<sub>ao</sub> is reduced by 2 mm. | |
| Note (switching distance) | Dopuszczalne jest poziome i pionowe przesunięcie osiowe czujnika bezpieczeństwa i aktywatora względem siebie. Wielkość dopuszczalnego przesunięcia zależy od odległości aktywnych powierzchni czujnika i aktywatora. W obrębie zakresu tolerancji czujnik jest aktywny. | |
| Histereza (Odległość wyłączania), maksimum | 2 mm | |
| Powtarzalność R | 0,5 mm | |
| Uwaga (Dokładność powtarzania R) | Uwaga: Przy aktywacji z boku przesunięcie pionowe (x) czujnika względem aktywatora wynosi 8 mm (np. w wyniku opadania lub wibracji osłony). Przesunięcie poprzeczne (y) wynosi maks. ± 18 mm (patrz rysunek: Zasada działania).Minimalna odległość między sąsiednimi czujnikami 100 mm | |
| Mechanical data - Connection technique | ||
| Note (length of the sensor chain) | Cable length and cross-section change the voltage drop dependiing on the output current | |
| Note (series-wiring) | Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD | |
| Konektor | Konektor M8, 8-polowy | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 29,5 mm | |
| Szerokość czujnika | 39,2 mm | |
| Wysokość czujnika | 18 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | -28 ... +65 °C | |
| Storage and transport temperature | -28 ... +85 °C | |
| Wilgotność względna, maksimum | 93 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +10 % | |
| Prąd roboczy, minimalne | 0,5 mA | |
| No-load supply current I0, typical | 35 mA | |
| Rated operating voltage | 24 VDC | |
| Prąd znamionowy | 600 mA | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 100 A | |
| Czas do gotowości, maksimum | 2 000 ms | |
| Częstotliwość wyłączania, minimalne | 1 Hz | |
| Utilisation category DC-12 | 24 VDC / 0,05 A | |
| Zabezpieczenie elektryczne, maksimum | 2 A | |
| Dane elektryczne - bezpieczne wejścia cyfrowe | ||
| Oznaczenie, wejścia bezpieczeństwa | X1 and X2 | |
| Pobór prądu wejść bezpieczeństwa | 5 mA | |
| Test pulse duration, maximum | 1 ms | |
| Test pulse interval, minimum | 100 ms | |
| Klasyfikacja ZVEI CB24I, ujście | C1 | |
| Klasyfikacja ZVEI CB24I, źródło | C1,C2,C3 | |
| Electrical data - Safety digital outputs | ||
| Oznaczenie, wyjścia bezpieczeństwa | Y1 and Y2 | |
| Znamionowy prąd roboczy (wyjścia bezpieczeństwa) | 250 mA | |
| Prąd wyjściowy (bezpieczne wyjście), maksimum | 0,25 A | |
| Wyjście bezpieczne | short-circuit proof, p-type | |
| Spadek napięcia Ud, maksimum | 1 V | |
| Prąd szczątkowy | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,25 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,25 A | |
| Test pulse interval, typical | 1000 ms | |
| Test pulse duration, maximum | 1 ms | |
| Klasyfikacja ZVEI CB24I, źródło | C2 | |
| Klasyfikacja ZVEI CB24I, ujście | C1,C2 | |
| Dane elektryczne - wyjście diagnostyczne | ||
| Oznaczenie, wyjścia diagnostyczne | OUT | |
| Znamionowy prąd roboczy (wyjście diagnostyczne) | 50 mA | |
| Spadek napięcia Ud, maksimum | 2 V | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,05 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,05 A | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Promieniowanie zakłócające | IEC 61000-6-4 | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | (1) Zielona dioda LED: Napięcie zasilające,Żółta dioda LED: stan urządzenia,Czerwona dioda LED: Błąd | |
| Układ zestyków | ||
| STYK 1 | A1 Napięcie zasilania UB | |
| STYK 2 | X1 Wejście bezpieczne 1 | |
| STYK 3 | A2 GND | |
| STYK 4 | Y1 Wyjście bezpieczne 1 | |
| STYK 5 | OUT Wyjście diagnostyczne | |
| STYK 6 | X2 Wejście bezpieczne 2 | |
| STYK 7 | Y2 Wyjście bezpieczne 2 | |
| STYK 8 | bez funkcji | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | RST16-1,RST-U-2,RST260-1 | |
| Zalecenie dot. urządzenia bezpieczeństwa | SRB-E-301ST,SRB-E-201LC | |
