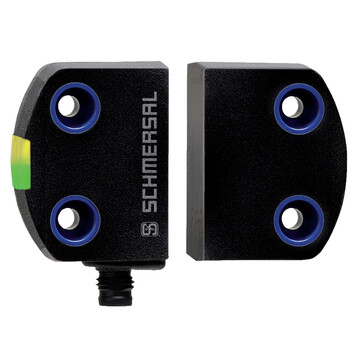

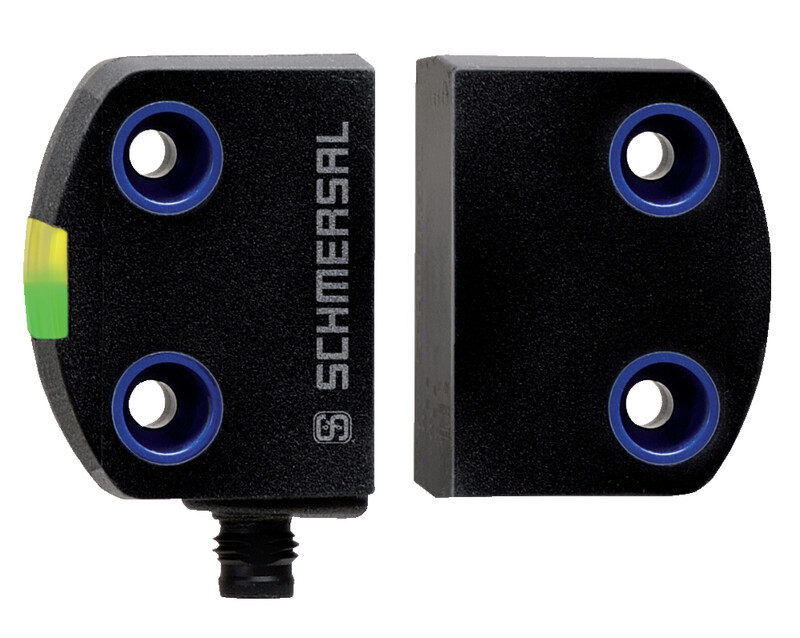

RSS260-ST-AS - 103004638
Elektroniczny czujnik bezpieczeństwa Schmersal, technologia RFID, obudowa termoplastyczna IP65/IP67, 12/9 mm odległość wyłączania, kodowanie uniwersalne, AS-Interface, temperatura pracy -25 do +60°C, SIL3, PL e.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry RSS260-ST-AS 103004638
- Uniwersalne kodowanie z technologią RFID
- Czujnik bezpieczeństwa, elektroniczne
- Obudowa z tworzywa termoplastycznego
- Mała obudowa, wysoka odległość wyłączania
- Klasa ochrony IP65 / IP67
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | RSS260-ST-AS | |
| Numer artykułu (Numer katalogowy) | 103004638 | |
| EAN (European Article Number) | 4030661434605 | |
| eCl@ss number, version 12.0 | 27-27-46-01 | |
| eCl@ss number, version 11.0 | 27-27-24-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-03 | |
| ETIM number, version 7.0 | EC001829 | |
| ETIM number, version 6.0 | EC001829 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62026-2,EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-3,EN IEC 61508 | |
| Informacje ogólne | Uniwersalne kodowanie | |
| Poziom kodowania zgodny z EN ISO 14119 | niskie | |
| Zasada działania | RFID | |
| Materiał obudowy | Topliwość termoplastyczna | |
| Czas reakcji, maksimum | 100 ms | |
| Czas trwania zagrożenia, maksimum | 200 ms | |
| Ciężar brutto | 60 g | |
| Dane ogólne - właściwości | ||
| Kodowanie | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba kierunków aktywacji | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 3,93 x 10?1° /h | |
| Wartość PFD | 6,89 x 10?5 | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Odległość wyłączania | 12 mm,9 mm (przy bocznej aktywacji) | |
| Gwarantowana odległość przełączania „WŁ.” Sao, przód | 10 mm | |
| Odległość przełączania „WYŁ.” Sar, przód | 18 mm | |
| Gwarantowana odległość przełączania „WŁ.” Sao, boczny | 6 mm | |
| Odległość przełączania „WYŁ.” Sar, boczny | 15 mm | |
| Histereza (Odległość wyłączania), maksimum | 2 mm | |
| Powtarzalność R | 0,5 mm | |
| Mechanical data - Connection technique | ||
| Konektor | Konektor M8, 4-polowy, kodowanie typu A | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 18 mm | |
| Szerokość czujnika | 40 mm | |
| Wysokość czujnika | 29,5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | -25 ... +60 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | III | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Czas do gotowości, maksimum | 2 000 ms | |
| Częstotliwość wyłączania, minimalne | 1 Hz | |
| Dane elektryczne - Interfejs AS-i | ||
| Rated operating voltage | 18 ... 31,6 VDC (Protection against polarity reversal) | |
| AS-i Prąd roboczy, maksimum | 100 mA | |
| Electrical data - AS-Interface specification | ||
| Specyfikacja AS-i | Safety-Slave | |
| Wersja AS-i | V 2.1 | |
| Profil AS-i | S-0.B.F.E | |
| AS-i, kod IO | 0x0 | |
| AS-i, kod ID | 0xB | |
| AS-i, ID-Code1 | 0xF | |
| AS-i, ID-Code2 | 0xE | |
| Wejście AS-i, kanał 1 | Bity danych DI 0/DI 1 = dynamiczna transmisja kodów | |
| Wejście AS-i, kanał 2 | Bity danych DI 2/DI 3 = dynamiczna transmisja kodów | |
| Wyjścia AS-i, DO 0 ... DO 3 | Brak funkcji | |
| Bity parametru AS-i, P0 | Aktywator wprowadzony | |
| Bity parametru AS-i, P1 | Komunikat obszaru granicznego (FID) | |
| Bity parametru AS-i, P2 | Brak funkcji | |
| Bity parametru AS-i, P3 | Błąd urządzenia (FID) | |
| Uwaga (bity parametru AS-i) | Ustaw wyjścia parametryzujące na "1111" (0xF),FID: błąd urządzeń peryferyjnych | |
| Adres modułu wejściowego AS-i | 0 | |
| Uwaga (adres modułu wejściowego AS-i) | Domyślnie adres 0, możliwość zmiany przez urządzenie główne magistrali interfejsu AS-i lub przenośny programator | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | (1) Zielona/czerwona dioda LED (dioda Duo LED AS-i):Napięcie zasilające / błąd komunikacji / adres urządzenia podległego = 0 / wykryty błąd urządzeń peryferyjnych / aktywny okres zabezpieczenia przed manipulacją,(2) Żółta dioda LED:Stan urządzenia (stan aktywacji) / komunikat obszaru granicznego / błąd urządzenia | |
| Układ zestyków | ||
| STYK 1 | AS-Interface + | |
| STYK 2 | n.c. (≤ 30 VDC) | |
| STYK 3 | AS-Interface - | |
| STYK 4 | n.c. (≤ 30 VDC) | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Uwaga (zakres dostawy, liczba i rodzaj) | Aktywator z płytą montażową | |
| Akcesoria | ||
| Zalecenie (aktywator) | RST260-1 | |
