TR4-SDU10PB - 6070807

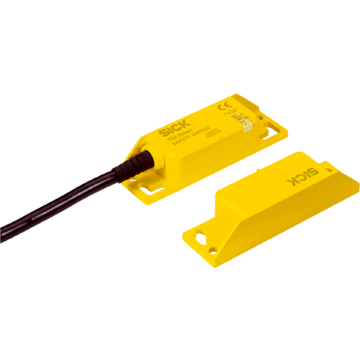

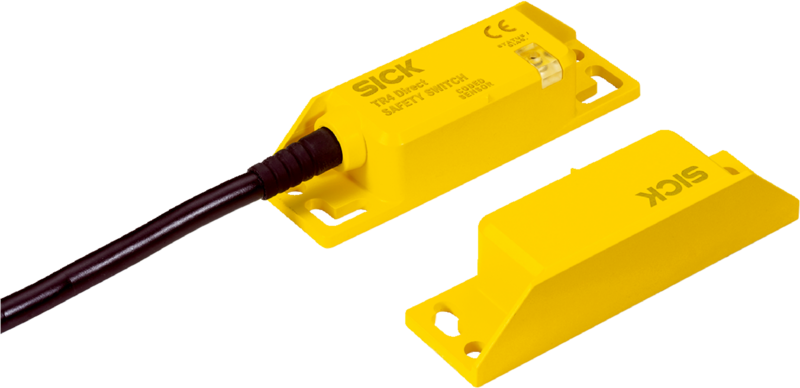

Wyłącznik bezpieczeństwa SICK, RFID, prostopadłościenny, jednoznaczne kodowanie, przewód 10 m, 2 wyjścia OSSD, IP67/IP69K, PL e, SIL 3.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wyłącznik bezpieczeństwa, TR4 Direct, TR4-SDU10PB, Część systemowa: Czujnik z aktuatorem, Kodowanie: Jednoznaczne kodowane, Odległość zadziałania pewnego Sao: 15 mm, Typ przyłącza – szczegóły: Przewód, Długość przewodu: 10 m, Bezpieczna kaskada czujników: W szafie sterowniczej (z diagnostyką), Wskaźnik statusu: tak, Wskaźnik granicy zakresu: nie
| Cechy | ||
|---|---|---|
| Część systemowa | Czujnik z aktuatorem | |
| Typ czujnika | RFID | |
| Liczba bezpiecznych wyjść | 2 | |
| Odległość zadziałania pewnego Sao | 15 mm | |
| Odległość zwolnienia pewnego Sar | 25 mm | |
| Aktywne powierzchnie czujników | 2 | |
| Kierunki aktywacji | 5 | |
| Kodowanie | Jednoznaczne kodowane | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 3 (IEC 61508) | |
| Kategoria | Kategoria 4 (EN ISO 13849) | |
| Poziom zapewnienia bezpieczeństwa | PL e (EN ISO 13849) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 6,03 * 10-10 | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| Rodzaj konstrukcji | Rodzaj konstrukcji 4 (EN ISO 14119) | |
| Poziom kodowania aktywatora | Wysoki poziom kodowania (EN ISO 14119) | |
| Klasyfikacja wg IEC/EN 60947-5-3 | PDF-M | |
| Bezpieczny stan w przypadku usterki | Co najmniej jedno półprzewodnikowe wyjście bezpieczeństwa (OSSD) jest wyłączone. | |
| Interfejsy | ||
| Typ przyłącza | ||
| Długość przewodu | 10 m | |
| Długość przewodu podłączeniowego | ≤ 200 m | |
| Średnica przewodu | 6,5 mm | |
| Przekrój poprzeczny przewodu | 0,25 mm² | |
| Promień gięcia (w przypadku ułożenia na stałe) | > 7 x średnica przewodu | |
| Promień gięcia (w przypadku ruchu przewodu) | > 14 x średnica przewodu | |
| Materiał przewodu | PVC | |
| Materiał przewodnika | Miedź | |
| IO-Link Safety | ||
| OFDT | ≤ 100 ms | |
| Wskaźniki | ||
| Wskaźnik “Stan” | Tak | |
| Instalacja elektryczna | ||
| Klasa ochrony | III (EN 50178) | |
| Klasyfikacja wg cULus | Class 2 | |
| Napięcie zasilające Uv | 24 V DC (20,4 V DC ... 26,4 V DC) | |
| Pobór prądu | ≤ 50 mA | |
| Rodzaj wyjścia | Samokontrolujące się wyjścia półprzewodnikowe (OSSD) | |
| Prąd wyjściowy | ≤ 200 mA | |
| Czas odpowiedzi | 45 ms | |
| Czas aktywacji | 360 ms | |
| Czas ryzyka | ≤ 100 ms | |
| Czas do załączenia | 2 s | |
| Trwałość elektryczna | 10 x 106 przełączeń | |
| Mechanika | ||
| Budowa | Prostopadłościenny | |
| Wymiary (szer. x wys. x głęb.) | 25 mm x 88 mm x 20 mm | |
| Masa | 687 g | |
| Materiał obudowy | Valox® DR48 | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP67 (IEC 60529) IP69K (ISO 20653) |
|
| Temperatura otoczenia pracy | –25 °C ... +70 °C | |
| Odporność na drgania | 10 Hz ... 55 Hz, 3,5 mm (IEC 60068-2-6) | |
| Odporność na wstrząsy | 30 g, 11 ms (EN 60068-2-27) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27272403 | |
| ECLASS 5.1.4 | 27272403 | |
| ECLASS 6.0 | 27272403 | |
| ECLASS 6.2 | 27272403 | |
| ECLASS 7.0 | 27272403 | |
| ECLASS 8.0 | 27272403 | |
| ECLASS 8.1 | 27272403 | |
| ECLASS 9.0 | 27272403 | |
| ECLASS 10.0 | 27272403 | |
| ECLASS 11.0 | 27272403 | |
| ECLASS 12.0 | 27274601 | |
| ETIM 5.0 | EC001829 | |
| ETIM 6.0 | EC001829 | |
| ETIM 7.0 | EC001829 | |
| ETIM 8.0 | EC001829 | |
| UNSPSC 16.0901 | 39122205 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.694 kg | |
| Masa jednostkowa netto | 0.694 kg | |
| Jednostka objętości | 1296 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Dominikana | |
