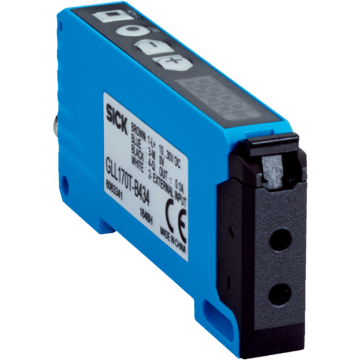

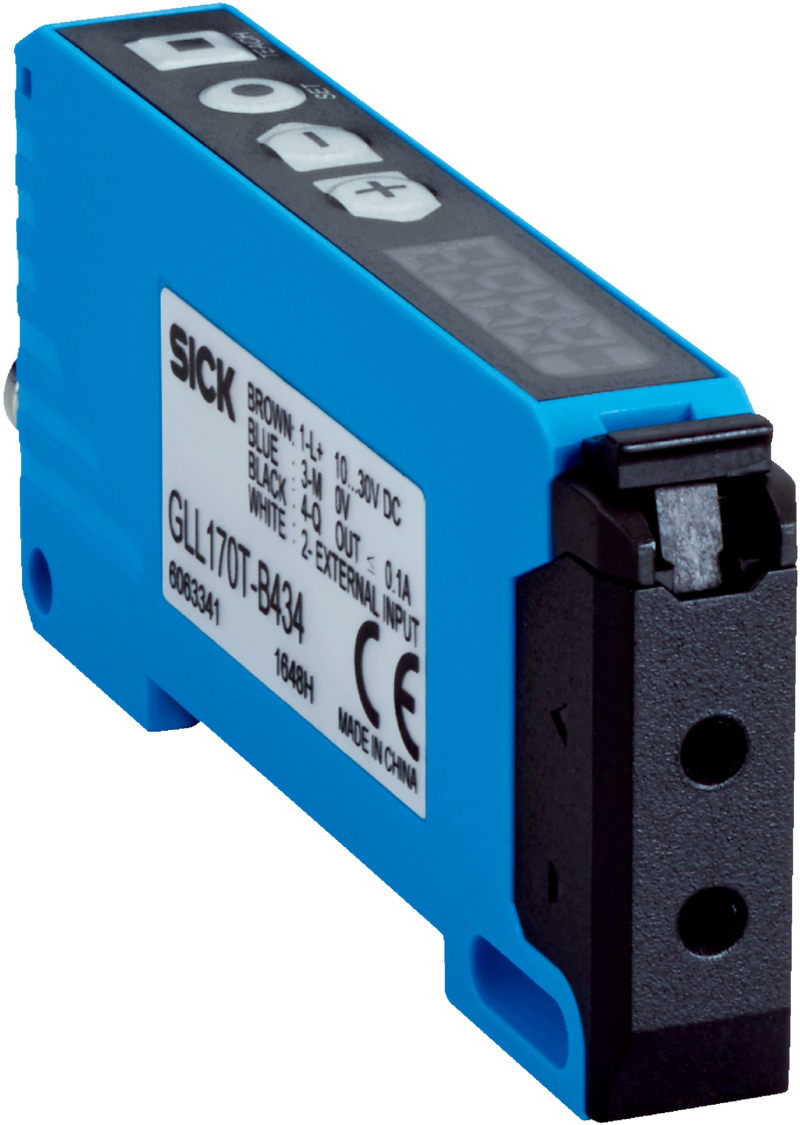

GLL170T-B434S04 - 6068636
Wzmacniacz światłowodowy SICK, stand-alone, wyjście PNP/NPN, wtyk M8 4-biegunowy, światło czerwone 632 nm, Teach-in, IP66, napięcie 10–30 V DC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, GLL170, GLL170T-B434S04, Typ urządzenia: Wzmacniacz światłowodowy, Szczegóły typu urządzenia: Stand-alone, Wyjście przełączające: PNP, NPN, Typ przyłącza: Wtyk M8, 4-biegunowy, Rodzaj światła: Widzialne światło czerwone, Rodzaj ustawiania: Przycisk Teach-in, Przewód, Wskaźnik: 7-segmentowy, 4-miejscowy, W zakresie dostawy: Kątownik mocujący BEF-WLL180
| Cechy | ||
|---|---|---|
| Typ urządzenia | Wzmacniacz światłowodowy | |
| Szczegóły typu urządzenia | Stand-alone | |
| Szczegóły zasady działania | W zależności od użytego przewodu światłowodowego | |
| Maks. zasięg wykrywania | W zależności od użytego przewodu światłowodowego | |
| Wiązka transmisyjna | ||
| Nadajnik światła | LED | |
| Rodzaj światła | Widzialne światło czerwone | |
| Parametry LED | ||
| Referencja normatywna | EN 62471:2008-09 | IEC 62471:2006, modyfikowane | |
| Oznaczenie grupy ryzyka LED | Dowolna grupa | |
| Długość fali | 632 nm | |
| Średnia trwałość użytkowa | 100 000 h przy TU = +25°C | |
| Rodzaj ustawiania | ||
| Przewód/pin | Do ustawiania zasięgu | |
| Wyświetlacz + przyciski do obsługi | Do ustawiania parametrów czujnika | |
| Wskaźnik | ||
| Dioda LED, zielona | Wskaźnik stanu Stale wł.: zasilanie włączone |
|
| Żółta LED | Status wyjścia przełączającego Stale włączone: wyjście przełączające aktywne Stale wyłączone: wyjście przełączające nieaktywne |
|
| Wyświetlacz | Wskaźnik funkcji czujnika | |
| Zakres dostawy | Kątownik mocujący BEF-WLL180 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 300 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 10 % | |
| Pobór prądu | ≤ 40 mA | |
| Klasa ochrony | III | |
| Wyjście cyfrowe | ||
| Liczba | 1 | |
| Rodzaj | PNP NPN |
|
| Tryb przełączania | Załączany na jasno/ciemno | |
| Napięcie sygnału PNP wysoki/niski | Ok. UV –1,5 V / 0 V | |
| Napięcie sygnału NPN wysoki/niski | Ok. UB / < 1,5 V | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Układy zabezpieczające wyjścia | Zabezpieczenie przed zamianą biegunów Zabezpieczenie nadprądowe Chronione przed zwarciem |
|
| Czas odpowiedzi | ≤ 250 µs ≤ 50 µs |
|
| Częstotliwość przełączania | 2 kHz 10 kHz |
|
| Funkcją czasu | Opóźnienie przy włączaniu, Opóźnienie wyłączenia, One-Shot, Bez opóźnienia czasowego | |
| Czas opóźnienia | Programowalny, 0 ms ... 9.999 ms | |
| Przyporządkowanie styków/żył | ||
| Funkcja styku 4/czarny (BK) | Wyjście cyfrowe, odbieranie światła → Wyjście Q1 HIGH | |
| Funkcja styku 4/czarny (BK) – szczegóły | Funkcja styku 4 czujnika z możliwością konfiguracji | |
| Funkcja styku 2/biały (WH) | Wejście uczenia (Teach-in) | |
| Mechanika | ||
| Korpus | Prostopadłościenny | |
| Wymiary (szer. x wys. x głęb.) | 10 mm x 31,7 mm x 72,5 mm | |
| Przyłącze | Wtyk M8, 4-biegunowy | |
| Szczegóły przyłącza | ||
| Przekrój poprzeczny przewodu | 0,2 mm² | |
| Średnica przewodu | Ø 3,8 mm | |
| Materiał | ||
| Obudowa | Tworzywo sztuczne, PC/POM | |
| Przewód | Tworzywo sztuczne, PVC | |
| Masa | 22 g | |
| Maks. moment dokręcenia śrub mocujących | 0,5 Nm | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP66 (EN 60529) | |
| Temperatura otoczenia podczas pracy | –25 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Typ. odporność na światło zewnętrzne | Światło sztuczne: ≤ 5.000 lx Światło słoneczne: ≤ 60.000 lx |
|
| Odporność na wstrząsy | 50 g, 11 ms (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27)) | |
| Odporność na drgania | 10 Hz ... 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) | |
| Wilgotność powietrza | 35 % ... 95 %, względna wilgotność powietrza (bez nalotu) | |
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2 | |
| Nr pliku UL | NRKH2.E300503 & NRKH8.E300503 | |
| Certyfikat RoHS | Tak | |
| Smart Task | ||
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Impuls (One Shot) |
|
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cRUus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 55.000 g | |
| Masa jednostkowa netto | 55 g | |
| Jednostka objętości | 298.452 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Chiny | |
