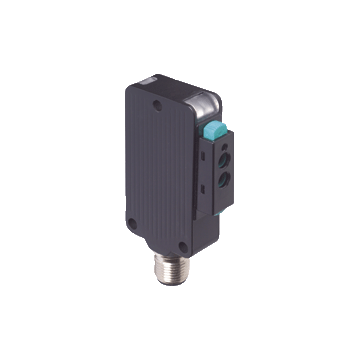

MLV41-LL-IR-2133 - 249776

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Najważniejsze parametry wzmacniacza do światłowodów MLV41-LL-IR-2133

  • Wytrzymały czujnik światłowodowy zapewniający niezawodne działanie w każdych warunkach
  • Regulowana ciągła czułość
  • Łatwa instalacja światłowodowa z szybko działającym zamkiem mocującym
  • Aluminiowa obudowa z wysokiej jakości powłoką Delta Seal


Opis produktu
Wytrzymały czujnik światłowodowy do światłowodów szklanych, światła podczerwonego, wyjścia PNP, wtyczki M12
Ogólne specyfikacje
Zakres czujnika czarny (6%): do 55 mm <br> biały Kodak, współczynnik odbicia 90% do 160 mm <br> z kablem światłowodowym LLR 04-1.6-0.5-WC3
Zakres regulacji 0 ... 160 mm w kolorze białym Kodak, współczynnik odbicia 90%
Cel referencyjny 100 mm x 100 mm w kolorze białym Kodak, współczynnik odbicia 90%
Źródło światła Podczerwień
Rodzaj światła modulowane światło podczerwone, 880 nm
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 770 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz)
Wskaźnik funkcji Żółta dioda LED, świeci się przy zapalonym odbiorniku; miga, gdy brak kontroli stabilności
Elementy sterujące Regulator czułości, przełącznik jasności / ciemności
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć max. 10%
Prąd zasilania bez obciążenia max. 40 mA
Wyjście
Rodzaj przełączania jasno / ciemno przy przełączanym <br> Tryby przełączania określone w rozdziale „Podłączenie elektryczne” dotyczą przełączników L / D w położeniu „L” (włącznik światła)
Wyjście sygnału 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA
Spadek napięcia ? 2,5 V DC
Częstotliwość przełączania 1000 Hz
Czas odpowiedzi 0,5 ms
Dostosowanie
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Klasa ochrony II, napięcie znamionowe ? 50 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 izolacja funkcjonalna wg. zgodnie z DIN EN 50178
Aprobata UL cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1)
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -20 ... 60 ° C (-4 ... 140 ° F)
Temperatura przechowywania -40 ... 75 ° C (-40 ... 167 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 31 mm
Wysokość obudowy 56,5 mm
Głębokość obudowy 13.6 mm
Adapter światłowodowy 4
Stopień ochrony IP67
Podłączenie 4-stykowe złącze M12 x 1
Materiał
Obudowa Aluminium powlekane Delta-Seal
Osłona optyki Połączenie światłowodowe
Złącze metal
Masa 50g
