ODX402P0008

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: nieokreślony

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Producent
Wenglor

  • Ustawienia oparte na menu
  • Rozpoznawanie obiektów przeźroczystych
  • Możliwe są tryby pracy odruchu i wiązki światła
  • Teach-in
Światłowody Wenglora można dostosować do tych czujników. Nowoczesny wyświetlacz graficzny zapewnia łatwą konfigurację czujnika za pomocą menu. Siły sygnału i próg przełączania można odczytać z wyświetlacza jako wartości liczbowe lub jako wykres słupkowy.

Parametry optyki
Histereza przełączania < 15 %
Rodzaj światła Światło czerwone
Długość fali 660 nm
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Dane elektryczne
Zasilanie 18...30 V DC
Konsumpcja (Ub = 24 V) < 40 mA
Częstotliwość przełączania 4 kHz
Czas odpowiedzi 125 µs
Opóźnienie załączenia/ wyłączenia 0...10000 ms
Dryft temperaturowy < 10 %
Zakres temperatury -25...60 °C
Spadek napięcia na wyjściu < 2,5 V
Wyjście przełączające / prąd przełączający 100 mA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Tryb uczenia NT, MT, ZT, DT, FT, HT, TP
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Menu (OLED)
Materiał obudowy Tworzywo
Stopień ochrony IP IP65
Podłączenie konektor M8-3 pin
Montaż na szynie DIN 35 mm
Dane istotne dla bezpieczeństwa
MTTFd (EN ISO 13849-1) 854,78 a
Dane ogólne
Język menu ustawialny X
Ochrona hasłem X
Wyjście
Ustawialne PNP/Push-Pull tak
Przełączanie NC/NO tak
Jasność wyświetlacza może się zmniejszać z wiekiem. Nie powoduje to pogorszenia działania czujnika.

Instrukcja obsługi ODX402P0008_instrukcja.pdf
Karta katalogowa ODX402P0008_karta_katalogowa.pdf

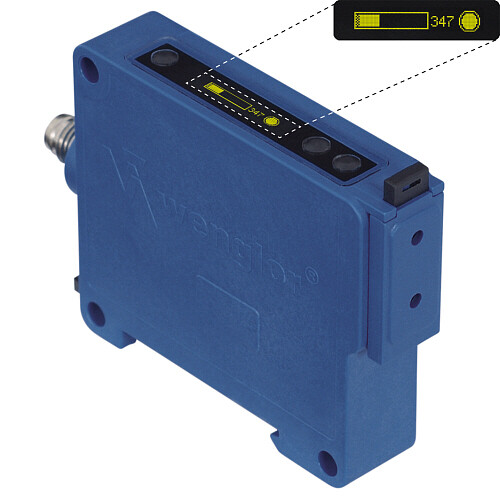

Zdjęcie poglądowe ODX402P0008.jpg

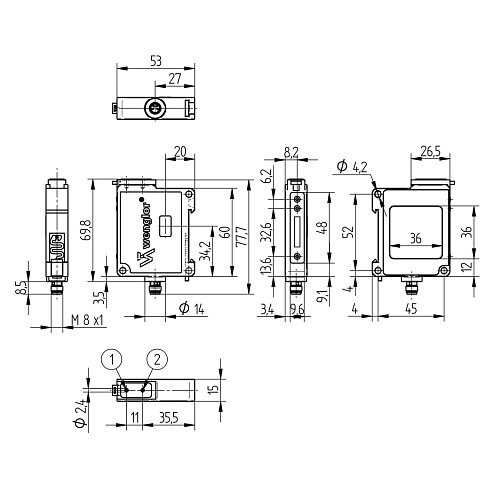

Rysunek techniczny ODX402P0008_01.jpg
