ODX402P0088

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: nieokreślony

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Producent
Wenglor

  • Moduł Basic
  • Ustawienia oparte na menu
  • System modułowy: można podłączyć 12 modułów dodatkowych
  • Rozpoznawanie obiektów przeźroczystych
  • Możliwe są tryby pracy odruchu i wiązki światła
Do tych czujników podłączone są 3 światłowody Wenglor. Do tego modułu podstawowego można podłączyć do 12 modułów dodatkowych, dzięki czemu dostępnych jest 15 światłowodów. Graficzny wyświetlacz gwarantuje łatwą konfigurację czujnika za pomocą menu. Siły sygnału i próg przełączania można odczytać z wyświetlacza jako wartości liczbowe lub jako wykres słupkowy. Wygodne programowanie i szybka diagnoza są możliwe poprzez interfejs IO-Link.

Parametry optyki
Histereza przełączania < 15 %
Rodzaj światła Światło czerwone
Długość fali 660 nm
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Dane elektryczne
Zasilanie 18...30 V DC
Konsumpcja (Ub = 24 V) < 70 mA
Częstotliwość przełączania 2 kHz
Czas odpowiedzi 250 µs
Opóźnienie załączenia/ wyłączenia 0...10000 ms
Dryft temperaturowy < 10 %
Zakres temperatury -25...60 °C
Spadek napięcia na wyjściu < 2,5 V
Wyjście przełączające / prąd przełączający 100 mA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Tryb uczenia NT, MT, ZT, DT, FT, HT, TP
Interfejs IO-Link V1.0
Parametry IO-Link > 12
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Menu (OLED)
Materiał obudowy Tworzywo
Stopień ochrony IP IP50
Podłączenie konektor M12-12 pin
Montaż na szynie DIN 35 mm
Dane istotne dla bezpieczeństwa
MTTFd (EN ISO 13849-1) 347,83 a
Dane ogólne
Tryb Speed X
Język menu ustawialny X
Ochrona hasłem X
Wyjście Logiki AND / OR
Wyjście
Wyjście komunikacyjne tak
Ustawialne PNP/NPN/Push-Pull tak
Przełączanie NC/NO tak
IO-Link tak
Jasność wyświetlacza może się zmniejszać z wiekiem. Nie powoduje to pogorszenia działania czujnika.

Instrukcja obsługi ODX402P0088_instrukcja.pdf
Karta katalogowa ODX402P0088_karta_katalogowa.pdf

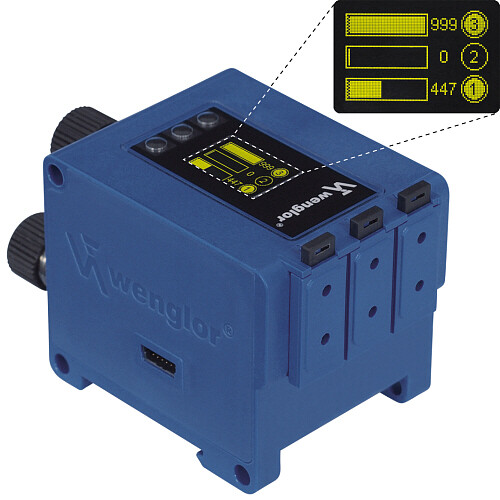

Zdjęcie poglądowe ODX402P0088.jpg

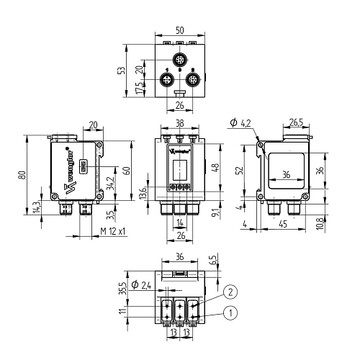

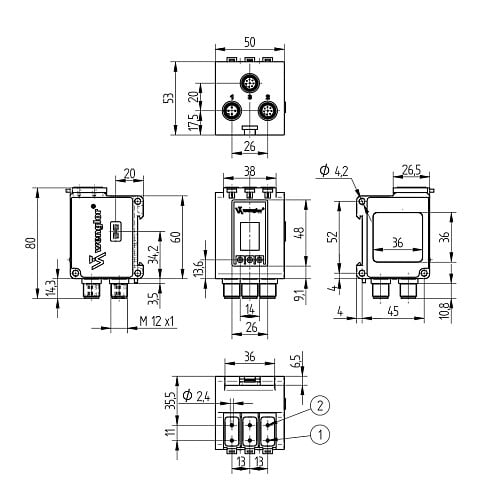

Rysunek techniczny ODX402P0088_01.jpg
