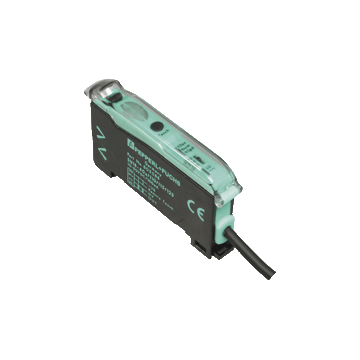

SU18-40A/102/115/123 - 803589

Wzmacniacz do światłowodów firmy Pepperl+Fuchs, zakres do 150 mm (KLR-C02-2,2-2,0-K146), 1 wyjście NPN, przewód 2 m

SU18-40A/102/115/123 - 803589

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Zapytaj o cenę

Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry wzmacniacza do światłowodów SU18-40a/102/115/123

  • Podstawowa linia do montażu na szynie DIN
  • Elegancki wygląd
  • 3 czasy odpowiedzi do wyboru
  • Wysoka częstotliwość przełączania
  • Zewnętrzne TEACH-IN


Opis produktu
Czujnik światłowodowy do światłowodów szklanych i światłowodowych z tworzywa sztucznego, wąska konstrukcja, zasięg do 450 mm, światło czerwone, dostępne 3 czasy reakcji, zewnętrzny Teach-in, włączanie / wyłączanie światła, wyjście 1 NPN, kabel stały
Ogólne specyfikacje
Zakres czujnika do 150 mm (KLR-C02-2,2-2,0-K146)
Zasięg wykrywania do 450 mm (KLE-C01-2,2-2,0-K116)
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone, 660 nm
Limit światła otoczenia 10000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 690 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz)
Wskaźnik funkcji Żółta dioda LED: stan przełączania podświetlenia statycznego, miga, gdy brak kontroli stabilności
Elementy sterujące Klawisz Teach-In <br> przełącznik suwakowy 2 pozycje: przełączanie jasno / ciemno <br> przełącznik suwakowy 3 pozycje: funkcja timera - wyłącznik czasowy, opóźnienie włączenia 40 ms, opóźnienie wyłączenia 40 ms <br> przełącznik suwakowy 3 pozycje: tryb pracy - normalna, wysoka prędkość, wysoka rozdzielczość
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć 10%
Prąd zasilania bez obciążenia ? 30 mA
Wejście
Wejście funkcji zewnętrzne nauczanie
Wyjście
Rodzaj przełączania jasno / ciemno włączone, przełączane
Wyjście sygnału 1 NPN, zabezpieczone przed zwarciem otwarty kolektor
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Spadek napięcia ? 2 V DC przy 100 mA; ? 0,7 V przy 10 mA
Częstotliwość przełączania Tryb standardowy: 3 kHz, Tryb wysokiej prędkości: 6 kHz, Wysoka rozdzielczość: 500 Hz
Czas odpowiedzi Tryb standardowy: 160 µs, Tryb wysokiej prędkości: 80 µs, Wysoka rozdzielczość: 1 ms
Powtórz dokładność ? 0,5% skorygowanego zakresu czujnika
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Standard produktu EN 60947-5-2:2007, IEC 60947-5-2:2007
Aprobaty i certyfikaty
Aprobata UL Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -10 ... 55 ° C (14 ... 131 ° F)
Temperatura przechowywania -20 ... 70 ° C (-4 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 9 mm
Wysokość obudowy 34,5 mm
Głębokość obudowy 62.3 mm
Stopień ochrony IP50
Podłączenie Kabel PVC 2 m, 4 x 0,14 mm <sup> 2 </sup>
Materiał
Obudowa PC
Masa 45 g
