UF22MV3

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: nieokreślony

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Producent
Wenglor

  • Regulowane nachylenie
  • Wyjście analogowe (0...10 V DC)
  • Liniowy sygnał wyjściowy proporcjonalny do odpowiedzi światłowodu
Ten czujnik jest szczególnie odpowiedni do zastosowań ze światłowodami z włókna szklanego.

Parametry optyki
Zakres roboczy 60...240 mm
Zakres pomiarowy 180 mm
Rozdzielczość 2 %
Rodzaj światła Światło czerwone
Długość fali 660 nm
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Kąt otwarcia 12 °
Dane elektryczne
Zasilanie 20...30 V DC
Konsumpcja (Ub = 24 V) < 40 mA
Częstotliwość przełączania 50 Hz
Czas odpowiedzi 10 ms
Dryft temperaturowy 3 %
Zakres temperatury -10...60 °C
Wyjście analogowe 0...10 V
Rezystancja wyjściowa wyjścia analogowego 1 kOhm
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Potencjometr
Materiał obudowy mosiądz niklowany
Full Encapsulation tak
Stopień ochrony IP IP65
Podłączenie konektor M12-4 pin
Dane istotne dla bezpieczeństwa
MTTFd (EN ISO 13849-1) 1580,26 a
Wyjście
Wyjście analogowe tak

Instrukcja obsługi UF22MV3_instrukcja.pdf
Karta katalogowa UF22MV3_karta_katalogowa.pdf

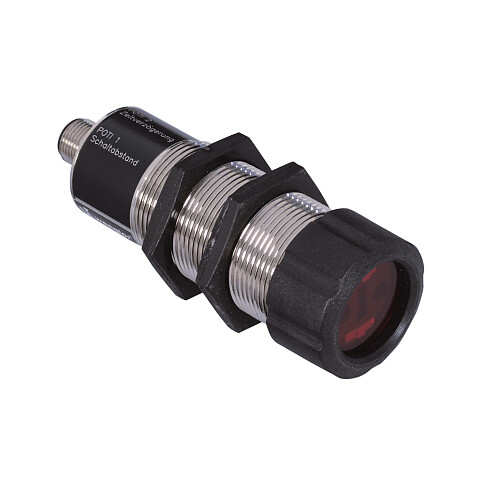

Zdjęcie poglądowe UF22MV3.jpg

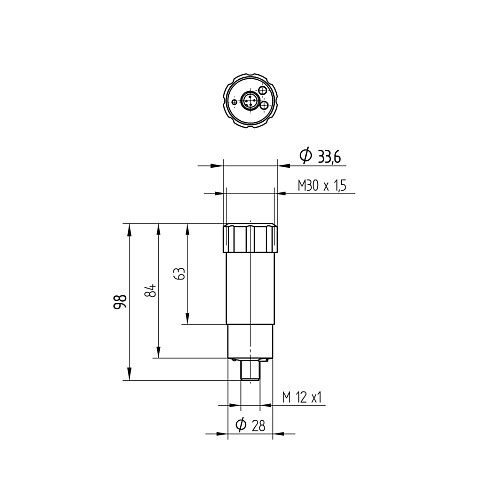

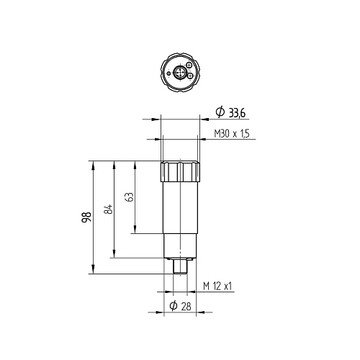

Rysunek techniczny UF22MV3_01.jpg
