UF55VC/TCH3

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: nieokreślony

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Producent
Wenglor

  • Do światłowodów: tryb odbiciowy i tryb bariery
  • Regulowane opóźnienie czasowe
  • Można ustawić funkcję NC lub NO
  • Częstotliwość przełączania: 20 kHz
Czujniki te są wyposażone do użytku z światłowodami, ale mogą być używane z jednym lub bez niego. Nadajnik i odbiornik znajdują się w jednej obudowie. Czujnik ocenia odbite światło odbite od obiektu, a sygnał wyjściowy jest przełączany, gdy tylko obiekt przekroczy wybrany zakres. Jasne obiekty odbijają więcej światła niż ciemne, dzięki czemu można je rozpoznać z większej odległości.

Parametry optyki
Zakres 500 mm
Histereza przełączania < 15 %
Rodzaj światła Światło podczerwone
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Kąt otwarcia 12 °
Dane elektryczne
Zasilanie 10...30 V DC
Konsumpcja (Ub = 24 V) < 40 mA
Częstotliwość przełączania 20 kHz
Czas odpowiedzi 25 µs
Opóźnienie załączenia/ wyłączenia 0...1 s
Dryft temperaturowy < 10 %
Zakres temperatury -10...60 °C
Spadek napięcia na wyjściu < 2,5 V
PNP max. prąd przełączania 200 mA
NPN 200 mA
Prąd różnicowy < 50 µA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Potencjometr
Materiał obudowy mosiądz niklowany
Full Encapsulation tak
Stopień ochrony IP IP65
Podłączenie konektor M12-4 pin
Wyjście
PNP NO lub NPN NC tak

Instrukcja obsługi UF55VC-TCH3_instrukcja.pdf
Karta katalogowa UF55VC-TCH3_karta_katalogowa.pdf

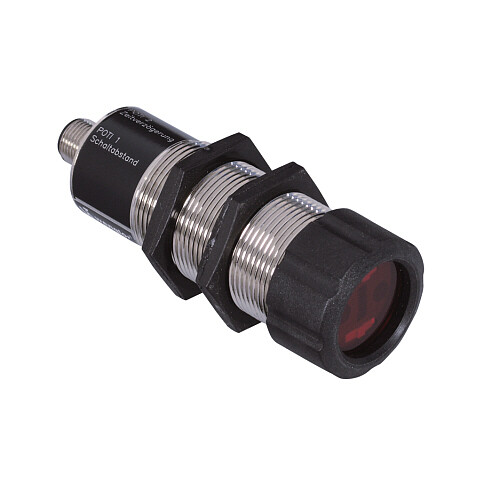

Zdjęcie poglądowe UF55VC-TCH3.jpg

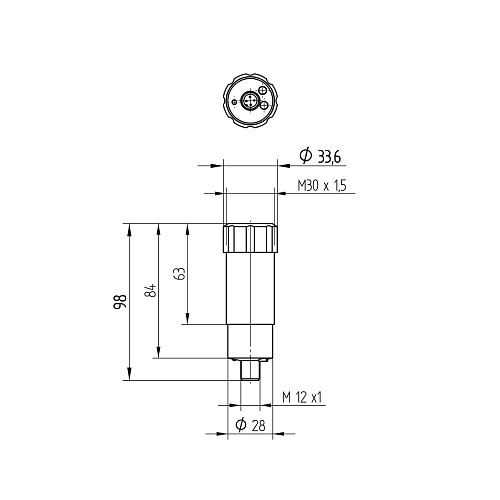

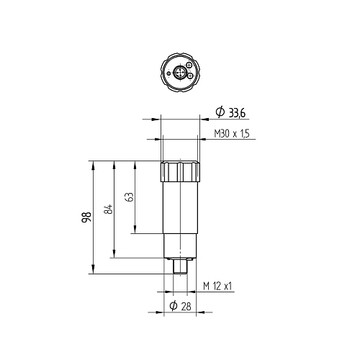

Rysunek techniczny UF55VC-TCH3_01.jpg
