UF66VCF3

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: nieokreślony

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Producent
Wenglor

  • Do światłowodu szklanego
  • Regulowane opóźnienie czasowe
  • Rozpoznawanie małych części
  • Częstotliwość przełączania: 5 kHz
Czujniki te są wyposażone do użytku z światłowodami, ale mogą być używane z jednym lub bez niego. Nadajnik i odbiornik znajdują się w jednej obudowie. Czujnik ocenia odbite światło odbite od obiektu, a sygnał wyjściowy jest przełączany, gdy tylko obiekt przekroczy wybrany zakres. Jasne obiekty odbijają więcej światła niż ciemne, dzięki czemu można je rozpoznać z większej odległości.

Parametry optyki
Zakres 1000 mm
Histereza przełączania < 15 %
Rodzaj światła Światło podczerwone
Żywotność (T = +25 °C) 100000 h
Max. natężenie światła otoczenia 10000 Lux
Kąt otwarcia 12 °
Dane elektryczne
Zasilanie 10...30 V DC
Konsumpcja (Ub = 24 V) < 40 mA
Częstotliwość przełączania 5 kHz
Czas odpowiedzi 100 µs
Opóźnienie załączenia/ wyłączenia 0...1 s
Dryft temperaturowy < 10 %
Zakres temperatury -10...60 °C
Spadek napięcia na wyjściu < 2,5 V
Wyjście przełączające / prąd przełączający 200 mA
Prąd różnicowy < 50 µA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją tak
Ochrona przed przeciążeniem tak
Klasa ochrony III
Dane mechaniczne
Metoda konfiguracji Potencjometr
Materiał obudowy mosiądz niklowany
Full Encapsulation tak
Stopień ochrony IP IP65
Podłączenie konektor M12-4 pin
Wyjście
PNP NO lub NC tak

Instrukcja obsługi UF66VCF3_instrukcja.pdf
Karta katalogowa UF66VCF3_karta_katalogowa.pdf

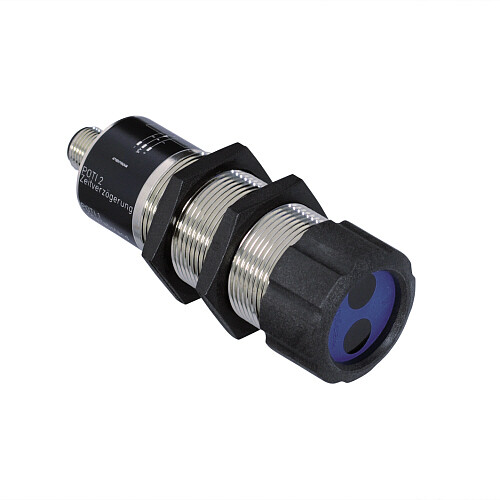

Zdjęcie poglądowe UF66VCF3.jpg

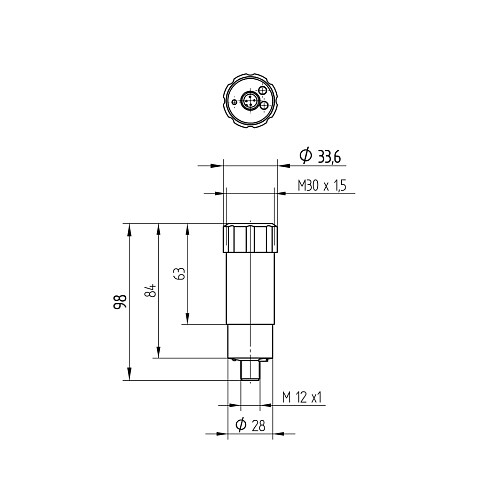

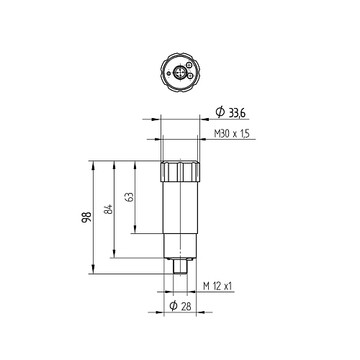

Rysunek techniczny UF66VCF3_01.jpg
