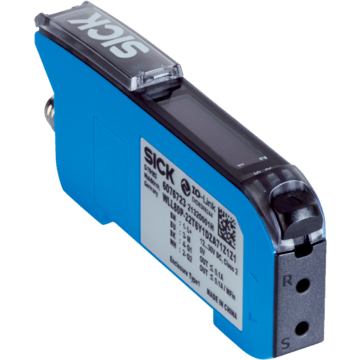

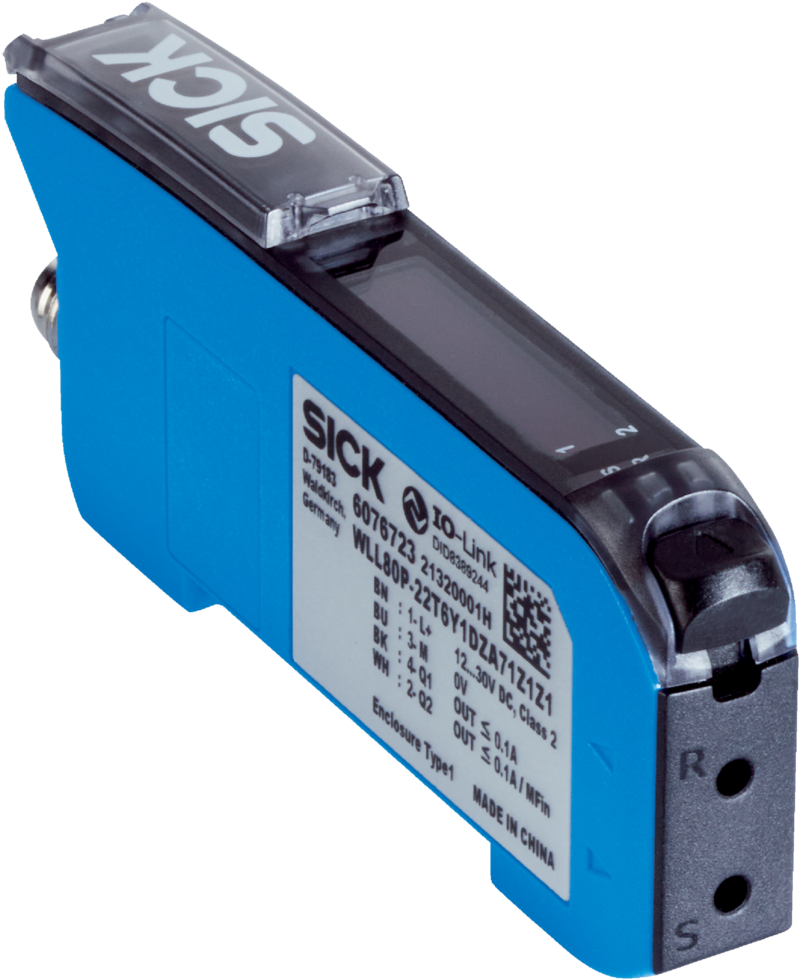

WLL80P-22THY1DZZZZZ1Z1 - 6076725
Wzmacniacz światłowodowy SICK z wyjściem cyfrowym i analogowym, M8, światło czerwone 660 nm, OLED, teach-in, IP54, Push-Pull, timer, 12 bit rozdzielczości, szybka reakcja.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, WLL80, WLL80P-22THY1DZZZZZ1Z1, Typ urządzenia: Wzmacniacz światłowodowy, Szczegóły typu urządzenia: Stand-alone, Wyjście przełączające: Push-Pull: PNP/NPN, PNP, NPN: kolektor otwarty, Typ przyłącza: Wtyk M8, 4-biegunowy, Rodzaj światła: Widzialne światło czerwone, Rodzaj ustawiania: Przycisk Teach-in, Przewód, Sterowanie za pomocą menu, Wskaźnik: Wyświetlacz OLED, Smart Sensor: Smart Task, W zakresie dostawy: Kątownik mocujący BEF-WLL180
| Cechy | ||
|---|---|---|
| Typ urządzenia | Wzmacniacz światłowodowy | |
| Szczegóły typu urządzenia | Stand-alone | |
| Szczegóły zasady działania | W zależności od użytego przewodu światłowodowego | |
| Maks. zasięg wykrywania | W zależności od użytego przewodu światłowodowego | |
| Wiązka transmisyjna | ||
| Nadajnik światła | LED | |
| Rodzaj światła | Widzialne światło czerwone | |
| Parametry LED | ||
| Referencja normatywna | EN 62471:2008-09 | IEC 62471:2006, modyfikowane | |
| Oznaczenie grupy ryzyka LED | Dowolna grupa | |
| Długość fali | 660 nm | |
| Średnia trwałość użytkowa | 100 000 h przy TU = +25°C | |
| Rodzaj ustawiania | ||
| Przewód/pin | Do dezaktywacji nadajnika i wykonywania logiki testowej/do ustawiania odległości przełączania/do resetowania licznika | |
| Wyświetlacz + przyciski do obsługi | Do ustawiania parametrów czujnika | |
| Wskaźnik | ||
| Dioda LED, zielona | Wskaźnik stanu Stale wł.: zasilanie włączone |
|
| Żółta LED 1 | Status wyjścia przełączającego 1 Stale włączone: wyjście przełączające 1 aktywne Stale wyłączone: wyjście przełączające 1 nieaktywne Miga: wykonywanie uczenia (Teach-in)/błąd uczenia (Teach-in) |
|
| Żółta LED 2 | Status wyjścia analogowego Stale włączone: wyjście analogowe aktywne Stale włączone: wyjście analogowe nieaktywne Miga: wykonywanie uczenia (Teach-in)/błąd uczenia (Teach-in) |
|
| Wyświetlacz | Wskaźnik funkcji czujnika Języki menu: niemiecki, angielski, chiński, koreański, japoński |
|
| Zakres dostawy | Kątownik mocujący BEF-WLL180 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 324,1 lat(a) | |
| DCavg | 0% | |
| TM (okres użytkowania) | 20 lat(a) | |
| Interfejs komunikacyjny | ||
| Analogowy | Tak | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 12 V DC ... 24 V DC | |
| Tętnienia resztkowe | ± 10 % | |
| Pobór prądu | ≤ 52 mA | |
| Klasa ochrony | III | |
| Wyjście cyfrowe | ||
| Liczba | 1 | |
| Rodzaj | Push-Pull: PNP/NPN PNP NPN: kolektor otwarty |
|
| Tryb przełączania | Załączany na jasno/ciemno | |
| Napięcie sygnału PNP wysoki/niski | Ok. UV –2,5 V / 0 V | |
| Napięcie sygnału NPN wysoki/niski | Ok. UB / < 2,5 V | |
| Prąd wyjściowy Imaks. | ≤ 50 mA | |
| Układy zabezpieczające wyjścia | Zabezpieczenie przed zamianą biegunów Zabezpieczenie nadprądowe Chronione przed zwarciem |
|
| Czas odpowiedzi | ≤ 16 µs ≤ 70 µs ≤ 250 µs ≤ 500 µs ≤ 1.000 µs ≤ 2.000 µs ≤ 8.000 µs |
|
| Częstotliwość przełączania | 31,2 kHz 7,1 kHz 2 kHz 1 kHz 500 Hz 250 Hz 62,5 Hz |
|
| Funkcją czasu | Opóźnienie przy włączaniu, Opóźnienie wyłączenia, Opóźnienie włączenia i wyłączenia, impuls (One Shot), Opóźnienie włączenia i impuls, dezaktywowany | |
| Czas opóźnienia | Ustawianie za pomocą przycisków do obsługi, 0 ms ... 30.000 ms | |
| Wyjście analogowe | ||
| Liczba | 1 | |
| Rodzaj | 4 mA ... 20 mA (≤ 300 Ω) / 0 V ... 10 V (≥ 10 kΩ) / 1 V ... 5 V (≥ 10 kΩ)/z możliwością przełączania | |
| Rozdzielczość | 12 bit | |
| Wejście cyfrowe | ||
| Liczba | 1 | |
| Przyporządkowanie styków/żył | ||
| Funkcja styku 4/czarny (BK) | Wyjście analogowe QA (do wyboru prąd/napięcie) | |
| Funkcja styku 4/czarny (BK) – szczegóły | Funkcja styku 4 czujnika z możliwością konfiguracji | |
| Funkcja styku 2/biały (WH) | Wyjście cyfrowe Q1 | |
| Funkcja styku 2/biały (WH) – szczegóły | Funkcja styku 2 czujnika z możliwością konfiguracji | |
| Mechanika | ||
| Korpus | Prostopadłościenny | |
| Wymiary (szer. x wys. x głęb.) | 10,5 mm x 33,2 mm x 79,9 mm | |
| Przyłącze | Wtyk M8, 4-biegunowy | |
| Materiał | ||
| Obudowa | Tworzywo sztuczne, PC | |
| Masa | Ok. 24 g | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP54 (EN 60529) | |
| Temperatura otoczenia podczas pracy | –25 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Typ. odporność na światło zewnętrzne | Światło sztuczne: ≤ 3.000 lx Światło słoneczne: ≤ 10.000 lx |
|
| Odporność na wstrząsy | 50 g, 11 ms (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27)) | |
| Odporność na drgania | 10 Hz ... 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) | |
| Wilgotność powietrza | 35 % ... 85 %, względna wilgotność powietrza (bez nalotu) | |
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2 | |
| Smart Task | ||
| Oznaczenie Smart Task | Licznik czasu + eliminacja drgań styków | |
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) Opóźnienie włączenia i impuls |
|
| Inwerter | Tak | |
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające | |
| Sygnał przełączający QL2 | Wyjście przełączające | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat bezpieczeństwa fotobiologicznego (DIN EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 65.000 g | |
| Masa jednostkowa netto | 65 g | |
| Jednostka objętości | 269.5 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Chiny | |
