E18-LAS/92 - 418497

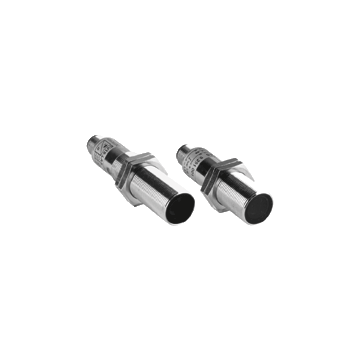

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 10 m, laser, zasilanie 10 ... 30 V DC, konektor M12-4pin, 1 wyjście PNP, światło-włącz, 1000 Hz, 0 ... 50 ° C, IP65

E18-LAS/92 - 418497

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

2 087,00 zł

2 567,01 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry bariery optycznej E18-LAS/EV18-LAS/25/32/76a/92 E18-LAS/92

  • Laserowy czujnik wiązki przelotowej w obudowie M18
  • Metalowa konstrukcja
  • Automatyczne dostosowanie wartości progowej
  • Bardzo wysoka dokładność przełączania
  • Średnica wiązki światła < 1.5 mm
  • Wejście testowe


Opis produktu
Czujnik typu bariera laserowa, obudowa gwintowana M18, metalowa obudowa, przednia powierzchnia optyczna, zasięg wykrywania 10 m, czerwone światło, włączone światło, wersja DC, wyjście PNP, wejście testowe, wtyczka M12
Komponenty systemu
Nadajnik E18-LAS/92
Odbiornik EV18-LAS/32/92
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 10 m
Zakres wykrywania progu 18 m
Źródło światła Dioda laserowa
Rodzaj światła modulowane widzialne światło czerwone
Znamionowe parametry lasera
Klasa LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI
Klasa lasera 1
Długość fali 650 nm
Rozbieżność wiązki 1 mrad
Długość impulsu 15 µs
Częstotliwość powtarzania 10 kHz
max. pulse energy &lt; 10,2 nJ
Rozmiar docelowy 1,2 mm
Odbiornik światła fotodioda
Średnica plamki świetlnej około 2 mm przy zasięgu wykrywania 1,5 m
Kąt rozbieżności Nadajnik +/-2°
Optyka czołowy
Limit światła otoczenia
Światło ciągłe 5000 Lux
Histereza 25 %
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 208.3 a
Czas misji (T <sub> M </sub>) 7 a
Pokrycie diagnostyczne (DC) 60 %
Wskaźniki / środki operacyjne
Wskaźnik funkcji Żółta dioda LED, świeci, gdy wiązka światła jest wolna, miga, gdy brak kontroli stabilności
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć 10%
Prąd zasilania bez obciążenia emiter ? 25 mA, odbiornik ? 60 mA
Wejście
Wejście testowe Wyłączenie emitera <br> emiter włączony: 0 ... + 3 V <br> emiter wyłączony: + 5 V ... + U <sub> B </sub>
Wyjście
Wyjście wskazania przed usterką PNP, otwarty kolektor, zabezpieczone przed zwarciem <br> nieaktywny: siła sygnału &gt; około 30% siły przy czystej optyce <br> aktywny: siła sygnału &lt; około 30% siły przy czystej optyce
Rodzaj przełączania światło włączone
Wyjście sygnału 1 PNP, zabezpieczone przed zwarciem, otwarty kolektor
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA
Częstotliwość przełączania 1000 Hz
Czas odpowiedzi 0,5 ms
Dostosowanie
Standard produktu EN 60947-5-2
Bezpieczeństwo lasera IEC 60825-1: 2007
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Odporność na wstrząsy i uderzenia IEC / EN 60068, pół-sinusoidalny, 30 gw kierunku X, Y i Z.
Odporność na wibracje IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z.
Aprobaty i certyfikaty
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia 0 ... 50 ° C (32 ... 122 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Stopień ochrony IP65
Podłączenie 4-stykowe złącze M12 x 1
Materiał
Obudowa mosiądz, niklowany
Osłona optyki szkło
Złącze metal
Masa Na 45 g
