GD18/GV18/25/103/159 - 200988

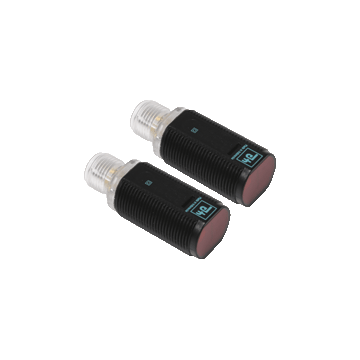

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 20 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-3pin, 1 wyjście PNP, światło-włącz, 500 Hz, -25 ... 60 ° C, IP67

GD18/GV18/25/103/159 - 200988

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

531,00 zł

653,13 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry bariery optycznej GD18/GV18/25/103/159

  • Wydajna linia w krótkiej plastikowej obudowie M18 do standardowych zastosowań
  • Bardzo wysoki zasięg wykrywania
  • Wskaźnik 4 diody LED dla widoczności 360 °
  • Wersja z przednią powierzchnią optyczną
  • Wersja na napięcie stałe


Opis produktu
Czujnik typu bariera, obudowa gwintowana M18, obudowa z tworzywa sztucznego, przednia powierzchnia optyczna, zasięg wykrywania 20 m, czerwone światło, włączone światło, wersja DC, wyjście PNP, wtyczka M12
Komponenty systemu
Nadajnik GD18/159
Odbiornik GV18/25/103/159
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 20 m
Zakres wykrywania progu 25 m
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone, 640 nm
Średnica plamki świetlnej około 1300 mm przy 25 m
Kąt rozbieżności około 3 °
Optyka czołowy
Limit światła otoczenia 30000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 630 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona, ??świecąca statycznie Zasilanie włączone
Wskaźnik funkcji Odbiornik: żółta dioda LED, świeci, gdy wiązka światła jest wolna, miga, gdy brak kontroli stabilności; OFF, gdy wiązka światła zostanie przerwana
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Prąd zasilania bez obciążenia &lt; 20 mA
Wyjście
Rodzaj przełączania światło włączone
Wyjście sygnału 1 PNP, zabezpieczone przed zwarciem, otwarty kolektor
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA
Spadek napięcia ? 1,5 V DC
Częstotliwość przełączania 500 Hz
Czas odpowiedzi ? 1 ms
Dostosowanie
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Klasa ochrony II, oceniane wartościowo ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1
Aprobata UL Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -25 ... 60 ° C (-13 ... 140 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Stopień ochrony IP67
Podłączenie 3-stykowe złącze M12 x 1
Materiał
Obudowa PC
Osłona optyki PMMA
Złącze plastikowy
Masa około. 10 g na urządzenie
