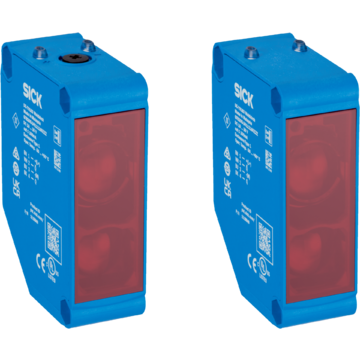

GSE20G-24112170ZZZ - 1119877
Fotoprzekaźnik barierowy SICK, zasięg 0–120 m, Push-Pull PNP/NPN, widzialne światło czerwone, potencjometr, M12 4-pin, IP67, obudowa ABS.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, G20, GSE20G-24112170ZZZ, Zasięg min./maks.: 0 m / 120 m, Zasada działania: Fotoprzekaźnik barierowy, Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Wtyk M12, 4-pinowy, Nadajnik światła: LED, Rodzaj światła: Widzialne światło czerwone, Materiał obudowy: ABS, Rodzaj ustawiania: Potencjometr, Korpus: Prostopadłościenny
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik barierowy | |
| Zasięg wykrywania | ||
| Minimalny zasięg | 0 m | |
| Maks. zasięg wykrywania | 120 m | |
| Zalecany maks. zakres odległości odbiornika od nadajnika (rezerwa działania 1) | 0 m ... 120 m | |
| Zalecany zakres odległości odbiornika od nadajnika (rezerwa działania 2) | 0 m ... 85 m | |
| Wiązka transmisyjna | ||
| Nadajnik światła | LED | |
| Rodzaj światła | Widzialne światło czerwone | |
| Kształt plamki świetlnej | Prostokątny | |
| Rozmiar plamki świetlnej (odległość) | Ø 800 mm (20.000 mm) | |
| Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania) | < +/- 1,5° (przy TU = +23°C) | |
| Parametry LED | ||
| Referencja normatywna | EN 62471:2008-09 | IEC 62471:2006, modyfikowane | |
| Oznaczenie grupy ryzyka LED | Dowolna grupa | |
| Długość fali | 630 nm | |
| Średnia trwałość użytkowa | 100 000 h przy TU = +25°C | |
| Rodzaj ustawiania | ||
| Potencjometr | Do ustawiania czułości, 270° | |
| Wskaźnik | ||
| Dioda LED, zielona | Wskaźnik stanu Stale wł.: zasilanie włączone Stale wyłączone: obiekt obecny |
|
| Żółta LED | Status odbioru światła Stale włączone: brak obiektu Stale wyłączone: obiekt obecny |
|
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 548 lat(a) | |
| DCavg | 0% | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Kategoria użytkowa | DC-13 (wg EN 60947-1) | |
| Pobór prądu | ≤ 30 mA, bez obciążenia. Przy UB = 24 V | |
| Klasa ochrony | III | |
| Wyjście cyfrowe | ||
| Liczba | 2 (Komplementarne) | |
| Rodzaj | Push-Pull: PNP/NPN | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Napięcie sygnału PNP wysoki/niski | UV - (≤ 3 V) / ok. 0 V | |
| Napięcie sygnału NPN wysoki/niski | UV - (≤ 3 V) / ok. 0 V | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Układy zabezpieczające wyjścia | Zabezpieczenie przed zamianą biegunów Zabezpieczenie nadprądowe Chronione przed zwarciem |
|
| Czas odpowiedzi | ≤ 500 µs | |
| Częstotliwość przełączania | 1.000 Hz | |
| Przyporządkowanie styków/żył, nadajnik | ||
| BN 1 | + (L+) | |
| WH 2 | - | |
| BU 3 | - (M) | |
| BK 4 | Test -> M Wejście, nadajnik wyłączony, LOW active |
|
| Przyporządkowanie styków/żył, odbiornik | ||
| BN 1 | + (L+) | |
| WH 2 | Ǭ Wyjście cyfrowe, załączane przez ciemność, obiekt obecny → wyjście Ǭ HIGH Funkcja styku 2 czujnika z możliwością przełączania |
|
| BU 3 | - (M) | |
| BK 4 | Q Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście Q LOW Funkcja styku 4 czujnika z możliwością przełączania |
|
| Mechanika | ||
| Korpus | Prostopadłościenny | |
| Wymiary (szer. x wys. x głęb.) | 23,5 mm x 74,5 mm x 52,5 mm | |
| Przyłącze | Wtyk M12, 4-pinowy | |
| Materiał | ||
| Obudowa | Tworzywo sztuczne, ABS | |
| Szyba przednia | Tworzywo sztuczne, PMMA | |
| Masa | Ok. 105 g | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP67 (EN 60529) | |
| Temperatura otoczenia podczas pracy | –30 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Typ. odporność na światło zewnętrzne | Światło słoneczne: ≤ 20.000 lx | |
| Odporność na wstrząsy | 30 g, 11 ms (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27)) | |
| Odporność na drgania | 10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) | |
| Wilgotność powietrza | 35 % ... 95 %, względna wilgotność powietrza (bez nalotu) | |
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2 | |
| Nr pliku UL | NRKH.E348498 & NRKH7.E348498 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270901 | |
| ECLASS 5.1.4 | 27270901 | |
| ECLASS 6.0 | 27270901 | |
| ECLASS 6.2 | 27270901 | |
| ECLASS 7.0 | 27270901 | |
| ECLASS 8.0 | 27270901 | |
| ECLASS 8.1 | 27270901 | |
| ECLASS 9.0 | 27270901 | |
| ECLASS 10.0 | 27270901 | |
| ECLASS 11.0 | 27270901 | |
| ECLASS 12.0 | 27270901 | |
| ETIM 5.0 | EC002716 | |
| ETIM 6.0 | EC002716 | |
| ETIM 7.0 | EC002716 | |
| ETIM 8.0 | EC002716 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.177 kg | |
| Masa jednostkowa netto | 0.177 kg | |
| Jednostka objętości | 728 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084511233 | |
