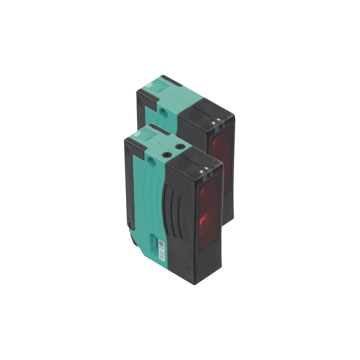

LA28-F2/116 - 134120
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 65 m, światło czerwone, zasilanie 12 ... 240 V AC/DC, dławica M16, 1 wyjście przekaźnikowe NC, jasno / ciemno-włącz, przełączane, 25 Hz, -40 ... 60 ° C, IP67
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
Zapytaj o cenę
Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry bariery optycznej LA28/LK28-Z-F2/31/116 LA28-F2/116
- Seria uniwersalna o bardzo wszechstronnym zastosowaniu
- Odporny na cięzkie warunki: niezawodny w każdych warunkach
- Dobrze widoczna dioda LED jako pomoc w ustawieniu w optyce odbiornika
- Programowalna funkcja czasowa GAN, GAB, IAB oraz GAN-IAB i GAN-GAB jako funkcja podwójna
| Opis produktu | ||
|---|---|---|
| bariera optyczna | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | LA28-F2/116 | |
| Odbiornik | LK28-Z-F2/31/116 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 65 m | |
| Zakres wykrywania progu | 90 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Pomoc w wyrównaniu | Czerwona dioda LED (w soczewce odbiornika) <br> stale świeci: wiązka jest przerywana, <br> miga: osiąganie punktu przełączania, <br> zgaszona: wysekranjąca kontrola stabilności | |
| Częstotliwość nadajnika | F2 = 30 kHz | |
| Średnica plamki świetlnej | około 1,3 m przy 65 m | |
| Kąt rozbieżności | Nadajnik 1.2°,<br>Nadajnik 5° | |
| Limit światła otoczenia | 50000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 490 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | Żółta dioda LED: <br> 1. Dioda LED świeci się stale: sygnał > 2 x punkt przełączania (rezerwa funkcji) <br> 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał < punkt przełączania | |
| Elementy sterujące | egulacja czułości (dostosowanie do < 25% efektywnego zakresu roboczego) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 12 ... 240 V AC / DC | |
| Pobór energii | ? 3,5 VA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone, przełączane. (do wyboru, przełączanie jasno / ciemno jest aktywowane tylko wtedy, gdy odbiornik ma wybrane „ciemne”). | |
| Wyjście sygnału | Przekaźnik, 1 alternator | |
| Napięcie przełączania | max. 250 V AC / DC | |
| Prąd przełączania | max. 2 A | |
| Moc przełączania | DC: max. 50 W AC: max. 500 VA | |
| Częstotliwość przełączania | 25 Hz | |
| Czas odpowiedzi | 20 ms | |
| Funkcja timera | Opóźnienie włączenia (GAN), opóźnienie wyłączenia (GAB), jeden strzał (IAB), opóźnienie włączenia-opóźnienia (GAN-GAB), programowalny <br> zakres regulacji 0,1 ... 10 s | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 <br>TR CU 004/2011 | |
| Klasa ochrony | II, oszacowane wartości izolacji ? 250 V AC o stopniu zanieczyszczenia 1-2 zgodny z IEC 60664-1 wyjście obwód izolowany od obwodu sterującego zgodnie z IEC 61140. <br> Uwaga! <br> Klasa ochrony 2 obowiązuje tylko wtedy, gdy przedział terminala jest zamknięty. | |
| Aprobata UL | Lista cULus <br> <b> Uwaga: </b> ten sprzęt jest uważany za sprzęt typu otwartego. Musi być zamontowany w obudowie, która jest odpowiednio zaprojektowana do ochrony przed pożarem wewnętrznym i obrażeniami ciała wynikającymi z dostępu do części pod napięciem zgodnie z UL 508. | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 65.5 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | przedział zaciskowy z 8 zaciskami sprężynowymi dla przekroju przewodu 0,5 ... 1,5 mm <sup> 2 </sup>, zdejmowanie izolacji 7,5 ... 8,5 mm, dławik kablowy M16 x 1,5 | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Osłona optyki | tworzywo pane | |
| Masa | 200 g (emiter i odbiornik) | |
