LA28/LK28-FC-Z/31/116 - 203495
Bariera firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

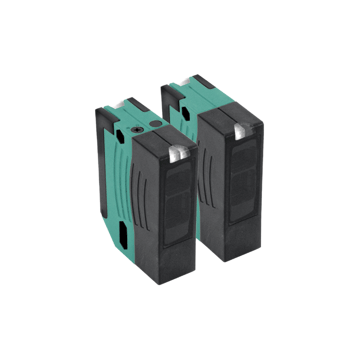

Najważniejsze parametry Fire protection thru-beam sensor LA28/LK28-FC-Z/31/116
- Kompaktowy czujnik fotoelektryczny przeciwpożarowy do urządzeń zabezpieczających na barierach ogniowych
- Homologacja zgodnie z raportem z badań VdS FSA i produkcja monitorowana z zewnątrz (Ü Symbol)
- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
| Opis produktu |
|---|
| Kompaktowy czujnik fotoelektryczny przeciwpożarowy |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 10 m | |
| Zakres wykrywania progu | 10 m | |
| Źródło światła | LED, 660 nm i IRED, 880 nm | |
| Rodzaj światła | modulowane widzialne światło czerwone i modulowane światło podczerwone | |
| Pomoc w wyrównaniu | Czerwona dioda LED (w soczewce odbiornika) stale świeci: wiązka jest przerywana, miga: osiąganie punktu przełączania, zgaszona: wysekranjąca kontrola stabilności |
|
| Średnica plamki świetlnej | około 0,2 m przy 10 m | |
| Opening angle | Nadajnik 1.2°, Nadajnik 5° |
|
| Limit światła otoczenia | 50000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 490 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | Żółta dioda LED: 1. Dioda LED świeci się stale: sygnał > 2 x punkt przełączania (rezerwa funkcji) 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał < punkt przełączania |
|
| Elementy sterujące | Przełącznik włączający / wyłączający; Regulator czasu | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 12 ... 240 V AC / DC | |
| Pobór mocy | ≤ 3,5 VA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone, przełączane. (do wyboru, przełączanie jasno / ciemno jest aktywowane tylko wtedy, gdy odbiornik ma wybrane „ciemne”). | |
| Wyjście sygnału | Przekaźnik, 1 alternator | |
| Napięcie przełączania | max. 250 V AC / DC | |
| Prąd przełączania | max. 2 A | |
| Moc przełączania | DC: max. 50 W AC: max. 500 VA | |
| Częstotliwość przełączania | 25 Hz | |
| Czas odpowiedzi | 20 ms | |
| Funkcja timera | Opóźnienie włączenia (GAN), opóźnienie wyłączenia (GAB), jeden strzał (IAB), opóźnienie włączenia-opóźnienia (GAN-GAB), programowalny zakres regulacji 0,1 ... 10 s |
|
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2 smoke insensitive do 2 dB/m ( EN 54-12 ) |
|
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, oszacowane wartości izolacji ≤ 250 V AC o stopniu zanieczyszczenia 1-2 zgodny z IEC 60664-1 wyjście obwód izolowany od obwodu sterującego zgodnie z IEC 61140. Uwaga! Klasa ochrony 2 obowiązuje tylko wtedy, gdy przedział terminala jest zamknięty. |
|
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Zatwierdzenia | VdS/DIBt certificate of compliance No. 25021 , approval number Z-6.510-2383 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Wilgotność względna | 30% ... 85% bez kondensacji; Bez oblodzenia | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | przedział zaciskowy z 8 zaciskami sprężynowymi dla przekroju przewodu 0,5 ... 1,5 mm 2 , zdejmowanie izolacji 7,5 ... 8,5 mm, dławik kablowy M16 x 1,5 | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Twarz optyczna | tworzywo pane | |
| Masa | 200 g (emiter i odbiornik) | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
