LD31/LV31/76A/115/136 - 187672

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

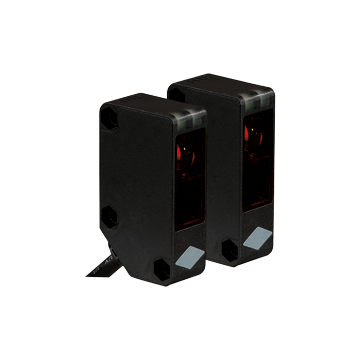

Najważniejsze parametry bariery optycznej LD31/LV31/76a/115/136

  • Dobrze widoczna dioda LED
  • Uniwersalne wyjście typu Push-Pull
  • Kompaktowa i stabilna obudowa
  • Klasa ochrony II


Opis produktu
Czujnik typu bariera, zasięg wykrywania 30 m, czerwone światło, ciemne włączone, wersja DC, 2 wyjścia push-pull, wyłączanie emiterów, kabel stały
Komponenty systemu
Nadajnik LD31/76a/115
Odbiornik LV31/115/136
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 30 m
Zakres wykrywania progu 43 m
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone, 630 nm
Pomoc w wyrównaniu Żółta dioda LED: <br> 1. Świeci się dioda LED: odebrany wystarczający sygnał świetlny, prawidłowe ustawienie nadajnika i odbiornika <br> 2. Dioda LED miga: osiągnięcie punktu przełączenia <br> 3. Dioda nie świeci: Wiązka światła jest przerwana lub wyrówna
Średnica plamki świetlnej około 800 mm przy odległości 30 m
Kąt rozbieżności Nadajnik: 1.5 ° , Nadajnik: 1.5 °
Limit światła otoczenia 50000 Lux; zgodnie z EN 60947-5-2
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 750 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 90 %
Wskaźniki / środki operacyjne
Wskaźnik działania Zielona dioda LED: włączone
Wskaźnik funkcji Żółta dioda LED: <br> 1. Dioda LED świeci się stale: sygnał &gt; 2 x punkt przełączania (rezerwa funkcji) <br> 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał &lt; punkt przełączania
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć 10%
Prąd zasilania bez obciążenia Nadajnik: ? 18 mA <br> Odbiornik: ? 18 mA
Wejście
Wejście testowe dezaktywacja emitera przy + U <sub> B </sub>
Wyjście
Rodzaj przełączania ciemno włączone
Wyjście sygnału 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA
Spadek napięcia ? 1,5 V.
Częstotliwość przełączania ? 250 Hz
Czas odpowiedzi ? 2 ms
Dostosowanie
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Klasa ochrony II, napięcie znamionowe ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 Izolacja podstawy obwodu wyjściowego obwodu wejściowego zgodnie z EN 50178, znamionowe napięcie izolacji 240 V AC
Aprobata UL Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -30 ... 55 ° C (-22 ... 131 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 18 mm
Wysokość obudowy 62 mm
Głębokość obudowy 35 mm
Stopień ochrony IP67
Podłączenie Emiter: 2 m kabel stały, 3-żyłowy <br> Odbiornik: 2 m kabel stały, 4-żyłowy
Materiał
Obudowa Poliwęglan
Osłona optyki PMMA
Masa Nadajnik: 98 g <br> Odbiornik: 132 g
