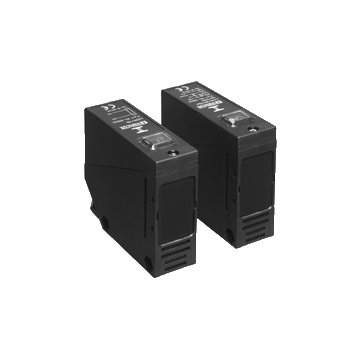

LD39/116 - 088803

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 20 m, światło czerwone, zasilanie 10 ... 30 V DC, dławica PG9, 1 wyjście PNP, jasno / ciemno-włącz, ? 300 Hz, -25 ... 55 ° C, IP67

LD39/116 - 088803

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

804,00 zł

988,92 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry bariery optycznej LD39/LV39/32/40a/82a/116 LD39/116

  • Sygnalizacja i wyjście przed awarią (statyczne)
  • Przełączalna funkcja jasno / ciemno-włącz
  • Dostarczany z akcesoriami montażowymi
  • Stopień ochrony IP67


Opis produktu
Czujnik typu bariera, zasięg wykrywania 20 m, światło podczerwone, włączone światło / ciemność, wersja DC, wyjście PNP, regulator czułości, wyjście przed usterką, przedział zaciskowy
Komponenty systemu
Nadajnik LD39/116
Odbiornik LV39/32/40a/82a/116
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 20 m
Zakres wykrywania progu 25 m
Zakres regulacji 2 ... 25 m
Cel referencyjny odbiornik
Źródło światła LED
Rodzaj światła modulowane światło podczerwone
Limit światła otoczenia IEC / EN 60947-5-2 , 10000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 800 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Czerwona dioda LED (emiter)
Wskaźnik funkcji Żółta dioda LED: stan przełączania (odbiornik) <br> Czerwona dioda LED: wskaźnik przed usterką, miga (odbiornik)
Elementy sterujące Regulator zasięgu wykrywania, przełącznik włączania / wyłączania oświetlenia
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć 10%
Prąd zasilania bez obciążenia ? 20 mA (urządzenie)
Opóźnienie czasowe przed dostępnością ? 300 ms
Wyjście
Wyjście wskazania przed usterką 1 PNP, aktywny, gdy brak kontroli stabilności
Rodzaj przełączania jasno / ciemno włączone
Wyjście sygnału 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor
Napięcie przełączania ? 30 V DC
Prąd przełączania max. 200 mA, obciążenie rezystancyjne
Spadek napięcia ? 3 V.
Częstotliwość przełączania ? 300 Hz
Czas odpowiedzi ? 1,5 ms
Dostosowanie
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Zatwierdzenia CE
Warunki otoczenia
Temperatura otoczenia -25 ... 55 ° C (-13 ... 131 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 25 mm
Wysokość obudowy 64 mm
Głębokość obudowy 75 mm
Stopień ochrony IP67
Podłączenie przedział zaciskowy PG9, ? 2,5 mm <sup> 2 </sup>
Materiał
Obudowa PBT
Osłona optyki PMMA
Masa Emiter: ok. Odbiornik 90 g: ok. 100 gramów
Informacje ogólne
Zakres dostawy Pomoc przy montażu
