LK39/31/40A/116 - 088809

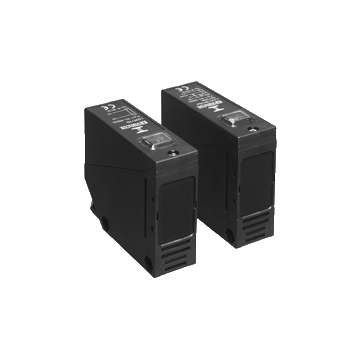

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 20 m, światło podczerwone, zasilanie 12 ... 240 V DC / 24 ... 240 V AC, dławica PG9, 1 wyjście przekaźnikowe, jasno / ciemno-włącz, ? 25 Hz, -25 ... 55 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry bariery optycznej LA39/LK39/31/40a/116
- Przełączalna funkcja jasno / ciemno-włącz
- Dostarczany z akcesoriami montażowymi
- Stopień ochrony IP67
| Opis produktu | ||
|---|---|---|
| Czujnik typu bariera, zasięg wykrywania 20 m, światło podczerwone, włączone światło / ciemność, wersja AC / DC, wyjście styku przekaźnikowego, regulator czułości, przedział zaciskowy | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | LA39/116 | |
| Odbiornik | LK39/31/40a/116 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 20 m | |
| Zakres wykrywania progu | 25 m | |
| Zakres regulacji | 2 ... 25 m | |
| Cel referencyjny | odbiornik | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone | |
| Limit światła otoczenia | IEC / EN 60947-5-2 , 10000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 916 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Czerwona dioda LED (emiter) | |
| Wskaźnik funkcji | Żółta dioda LED: stan przełączania i czerwona dioda LED: sygnalizacja przed usterką | |
| Elementy sterujące | Regulator zasięgu wykrywania, przełącznik włączania / wyłączania oświetlenia | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 12 ... 240 V DC / 24 ... 240 V AC (50 ... 60 Hz) | |
| Marszczyć | 10% | |
| Prąd zasilania bez obciążenia | ? 60 mA odbiornik i emiter | |
| Klasa ochrony | II, napięcie znamionowe ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 Uwaga! <br> Klasa ochrony 2 obowiązuje tylko wtedy, gdy przedział zaciskowy jest zamknięty. obwód wyjściowy ma podstawową izolację do obwodu sterującego zgodnego z IEC / EN 61140 | |
| Pobór energii | ? 3 VA | |
| Opóźnienie czasowe przed dostępnością | ? 300 ms | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone | |
| Wyjście sygnału | 1 wyjście przekaźnikowe | |
| Napięcie przełączania | max. 240 V AC ; 150 V DC | |
| Prąd przełączania | max. 3 A | |
| Moc przełączania | DC: max. 90 W AC: max. 750 VA | |
| Częstotliwość przełączania | ? 25 Hz | |
| Czas odpowiedzi | ? 20 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 <br>TR CU 004/2011 | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 55 ° C (-13 ... 131 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25 mm | |
| Wysokość obudowy | 64 mm | |
| Głębokość obudowy | 75 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | przedział zaciskowy PG9, ? 2,5 mm <sup> 2 </sup> | |
| Materiał | ||
| Obudowa | PBT | |
| Osłona optyki | PMMA | |
| Masa | Emiter: około 90 g odbiornik: około 110 g | |
| Informacje ogólne | ||
| Zakres dostawy | Pomoc przy montażu | |
