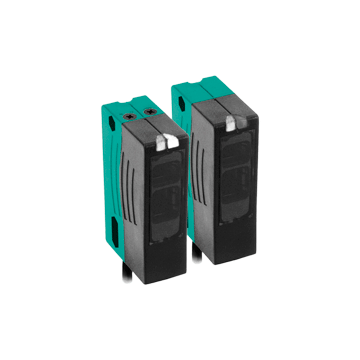

LV28-F2/47/82B/115 - 121563
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 30 m, światło czerwone, zasilanie 10 ... 30 V DC, przewód 2,5 m, 2 wyjścia PNP / NO + NC, jasno / ciemno-włącz, przełączane, 1000 Hz, -40 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry bariery optycznej LD28/LV28-F2/47/76a/82b/115 LV28-F2/47/82b/115
- Ultra jasne diody LED do włączania zasilania, słabego wskazywania sygnału i stanu przełączania
- Dobrze widoczna dioda LED jako pomoc w ustawieniu w optyce odbiornika
- Dezaktywacja emitera
- Różne częstotliwości nadajnika
- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
- Wodoodporny, stopień ochrony IP67
- Klasa ochrony II
| Opis produktu | ||
|---|---|---|
| Czujnik uniwerslany typy bariera, duża obudowa, zasięg wykrywania 30 m, światło czerwone, częstotliwość transmisji 30 kHz, włączone / ciemne, wersja DC, 2 wyjścia PNP, wejście testowe, wyjście przed usterką, kabel stały | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | LD28-F2/76a/115 | |
| Odbiornik | LV28-F2/47/82b/115 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 30 m | |
| Zakres wykrywania progu | 40 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Pomoc w wyrównaniu | Czerwona dioda LED (w soczewce odbiornika) <br> stale świeci: wiązka jest przerywana, <br> miga: osiąganie punktu przełączania, <br> zgaszona: wysekranjąca kontrola stabilności | |
| Częstotliwość nadajnika | F2 = 30 kHz | |
| Średnica plamki świetlnej | około 0,6 m przy 30 m | |
| Kąt rozbieżności | Nadajnik 1.2°,<br>Nadajnik 5° | |
| Limit światła otoczenia | 50000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 620 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 90 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | Żółta dioda LED: <br> 1. Dioda LED świeci się stale: sygnał > 2 x punkt przełączania (rezerwa funkcji) <br> 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał < punkt przełączania | |
| Elementy sterujące | egulacja czułości (dostosowanie do < 25% efektywnego zakresu roboczego) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | 10% | |
| Prąd zasilania bez obciążenia | Emiter: ? 50 mA <br> Odbiornik: ? 35 mA | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy + U <sub> B </sub> (I <sub> max. </sub> < 3 mA przy 30 V DC) | |
| Wyjście | ||
| Wyjście wskazania przed usterką | 1 tranzystor PNP, zabezpieczone przed zwarciem, zabezpieczony przed odwrotną polaryzacją, otwarty kolektor, Umax = 30 V DC, Imax = 0,2 A <br> Wyjście staje się nieaktywne, jeśli poziom sygnału spadnie poniżej rezerwy funkcji na około 10 s (żółty i migają czerwone diody LED). <br> Jeśli wiązka światła zostanie przerwana czterokrotnie w tym okresie, wyjście natychmiast staje się nieaktywne. | |
| Rodzaj przełączania | jasno / ciemno włączone, przełączane | |
| Wyjście sygnału | 2 PNP, uzupełniające, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarte kolektory | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 200 mA | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 54.3 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 2,5 m, 5 żył, stały kabel, Euronorm | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Osłona optyki | tworzywo pane | |
| Masa | 500 g (emiter i odbiornik) | |
