LV31/73C/136 - 187677

Bariera optyczna firmy Pepperl+Fuchs, (odbiornik), zakres 0 ... 30 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-4pin, 2 wyjścia uniwersalne Push-Pull, ciemno-włącz, ? 250 Hz, -30 ... 55 ° C, IP67

LV31/73C/136 - 187677

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

318,00 zł

391,14 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

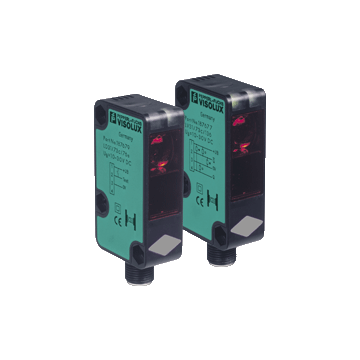

Najważniejsze parametry bariery optycznej LD31/LV31/73c/76a/136 LV31/73c/136

  • Dobrze widoczna dioda LED
  • Uniwersalne wyjście typu Push-Pull
  • Kompaktowa i stabilna obudowa
  • Klasa ochrony II


Opis produktu
Czujnik typu bariera, zasięg wykrywania 30 m, światło czerwone, ciemne włączone, wersja DC, 2 wyjścia push-pull, wyłączanie emitera, wtyczka M12
Komponenty systemu
Nadajnik LD31/73c/76a
Odbiornik LV31/73c/136
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 30 m
Zakres wykrywania progu 43 m
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone, 630 nm
Pomoc w wyrównaniu Żółta dioda LED: <br> 1. Świeci się dioda LED: odebrany wystarczający sygnał świetlny, prawidłowe ustawienie nadajnika i odbiornika <br> 2. Dioda LED miga: osiągnięcie punktu przełączenia <br> 3. Dioda nie świeci: Wiązka światła jest przerwana lub wyrówna
Średnica plamki świetlnej około 800 mm przy odległości 30 m
Kąt rozbieżności Nadajnik: 1.5 ° , Nadajnik: 1.5 °
Limit światła otoczenia 50000 Lux; zgodnie z EN 60947-5-2
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 750 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 90 %
Wskaźniki / środki operacyjne
Wskaźnik działania Zielona dioda LED: włączone
Wskaźnik funkcji Żółta dioda LED: <br> 1. Dioda LED świeci się stale: sygnał &gt; 2 x punkt przełączania (rezerwa funkcji) <br> 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał &lt; punkt przełączania
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć 10%
Prąd zasilania bez obciążenia Nadajnik: ? 18 mA <br> Odbiornik: ? 18 mA
Wejście
Wejście testowe dezaktywacja emitera przy + U <sub> B </sub>
Wyjście
Rodzaj przełączania ciemno włączone
Wyjście sygnału 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA
Spadek napięcia ? 1,5 V.
Częstotliwość przełączania ? 250 Hz
Czas odpowiedzi ? 2 ms
Dostosowanie
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Zgodność EAC TR CU 020/2011
Klasa ochrony II, napięcie znamionowe ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 Izolacja podstawy obwodu wyjściowego obwodu wejściowego zgodnie z EN 50178, znamionowe napięcie izolacji 240 V AC
Aprobata UL Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -30 ... 55 ° C (-22 ... 131 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 18 mm
Wysokość obudowy 62 mm
Głębokość obudowy 35 mm
Stopień ochrony IP67
Podłączenie 4-stykowe złącze M12 x 1
Materiał
Obudowa Poliwęglan
Osłona optyki PMMA
Masa Nadajnik: 24 g <br> Odbiornik: 24 g
