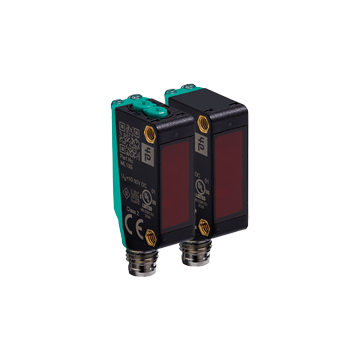

M100/MV100-RT/35/76A/95/103 - 214743

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 20 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M8-4pin, 1 wyjście PNP, 250 Hz, -30 ... 60 ° C, IP67

M100/MV100-RT/35/76A/95/103 - 214743

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

558,00 zł

686,34 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry bariery optycznej M100/MV100-RT/35/76a/95/103

  • Miniaturowa konstrukcja
  • Łatwy w użyciu
  • Bardzo jasny, dobrze widoczny punkt świetlny
  • Mocowanie w całości z metalu
  • Dobrze widoczne diody LED sygnalizujące włączenie zasilania i stan przełączania
  • Niewrażliwy na światło otoczenia


Opis produktu
Czujnik typu bariera, zasięg wykrywania 20 m, czerwone światło, włączone światło / ciemność, wersja DC, wyjście PNP, regulator czułości, wyłączenie emitera, wtyczka M8
Komponenty systemu
Nadajnik M100-RT/35/76a/95
Odbiornik MV100-RT/35/95/103
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 20 m
Zakres wykrywania progu 30 m
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Średnica plamki świetlnej około 2 m przy odległości 30 m
Kąt rozbieżności około 2 °
Optyka czołowy
Limit światła otoczenia EN 60947-5-2
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 860 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Zielona dioda LED: włączone
Wskaźnik funkcji Odbiornik: żółta dioda LED, świeci, gdy wiązka światła jest wolna, miga, gdy brak kontroli stabilności; OFF, gdy wiązka światła zostanie przerwana
Elementy sterujące regulacja czułości
Elementy sterujące Przełącznik zmiany jasności / ciemności
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć max. 10%
Prąd zasilania bez obciążenia Emiter: ? 15 mA <br> Odbiornik: ? 8 mA
Wejście
Wejście testowe dezaktywacja emitera przy + U <sub> B </sub>
Wyjście
Rodzaj przełączania Rodzaj przełączania czujnika jest ustawialny. Ustawienie domyślne to: światło włączone
Wyjście sygnału 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Spadek napięcia ? 1,5 V DC
Częstotliwość przełączania 250 Hz
Czas odpowiedzi 2 ms
Dostosowanie
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Aprobata UL cULus na liście, Źródło zasilania klasy 2 lub na liście Zasilacz o ograniczonym napięciu wyjściowym z (może zintegrowanym) bezpiecznikiem (maks. 3,3 A zgodnie z UL248), obudowa typu 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -30 ... 60 ° C (-22 ... 140 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 11 mm
Wysokość obudowy 31 mm
Głębokość obudowy 20 mm
Stopień ochrony IP67
Podłączenie Złącze M8 x 1, 4 piny
Materiał
Obudowa PC (poliwęglan)
Osłona optyki PMMA
Masa około 20 g (emiter i odbiornik)
Moment dokręcania, śruby mocujące 0.6 Nm
