ML4.2-T-20M-LAS/76A/95 - 228068

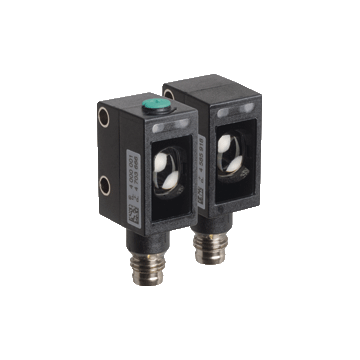

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 20 m, laser, zasilanie 10 ... 30 V DC, konektor M8-4pin, 1 wyjście uniwersalne Push-Pull, jasno/ciemno-włącz, 4000 Hz, -20 ... 60 ° C, IP67 / IP69K

ML4.2-T-20M-LAS/76A/95 - 228068

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Zapytaj o cenę

Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry bariery optycznej ML4.2-P-20m-LAS/40b/76a/95/110 ML4.2-T-20m-LAS/76a/95

  • Miniaturowa konstrukcja
  • Mała średnica wiązki światła do wykrywania małych części
  • Bardzo krótki czas reakcji
  • Czerwony laser jako emiter światła
  • Wejście testowe
  • Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
  • Zabezpieczony przed wzajemnymi zakłóceniami (bez przesłuchów)
  • Wzmocnione metalem otwory mocujące


Opis produktu
Czujnik typu bariera do złożonych zastosowań, miniaturowa konstrukcja, zasięg wykrywania 20000 mm, laser, wyjście push-pull, wejście testowe, wtyczka M8
Komponenty systemu
Nadajnik ML4.2-T-20m-LAS/76a/95
Odbiornik ML4.2-R-LAS / 40b / 95/110
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 20 m
Zakres wykrywania progu 30 m
Źródło światła Laser
Rodzaj światła modulowane widzialne światło czerwone
Znamionowe parametry lasera
Klasa LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI
Klasa lasera 1
Długość fali 680 nm
Rozbieżność wiązki 1,5 mrad
Długość impulsu 1 µs
Częstotliwość powtarzania około. 33 kHz
max. pulse energy <8,3 nJ
Rozmiar docelowy min. 7 mm
Średnica plamki świetlnej 40 mm przy zasięgu wykrywania 20 m
Kąt rozbieżności około 0.1 °
Limit światła otoczenia
Światło ciągłe 40000 Lux
Modulowane światło 5000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 550 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 60 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz)
Wskaźnik funkcji Żółta dioda LED, świeci się, a odbiornik świeci <br> miga, gdy brak kontroli stabilności
Elementy sterujące regulacja czułości
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć &lt; 10%
Prąd zasilania bez obciążenia <15 mA przy 24 V DC
Wejście
Wejście testowe dezaktywacja emitera przy + U <sub> B </sub>
Wyjście
Rodzaj przełączania jasno / ciemno na przełączanym elektrycznie
Wyjście sygnału Wyjście push-pull, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA
Spadek napięcia ? 2,5 V DC
Częstotliwość przełączania 4000 Hz
Czas odpowiedzi 125 µs
Dostosowanie
Standard produktu EN 60947-5-2
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Odporność na wstrząsy i uderzenia IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z.
Odporność na wibracje IEC / EN 60068-2-6. Sinus 10-2000 Hz, 10 gw każdym kierunku X, Y i Z.
Klasa lasera IEC 60825-1: 2007 <br> EN 60825-1: 2007
Aprobaty i certyfikaty
Zgodność CE tak
Aprobata UL Lista cULus
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -20 ... 60 ° C (-4 ... 140 ° F)
Temperatura przechowywania -20 ... 75 ° C (-4 ... 167 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 13,9 mm
Wysokość obudowy 31,4 mm
Głębokość obudowy 18 mm
Stopień ochrony IP67 / IP69K
Podłączenie Złącze M8 x 1, 4 piny
Materiał
Obudowa ABS
Osłona optyki szyba szyby
Masa 15 g (urządzenie)
