MV41/25/92/136 - 234235

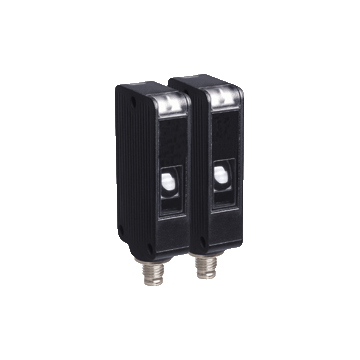

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 16 m, LED czerwony + IRED, zasilanie 10 ... 30 V DC, klasa 2, konektor M12-4pin, 2 wyjścia uniwersalne Push-Pull, światło-włącz, 1000 Hz, -40 ... 60 ° C, IP67

MV41/25/92/136 - 234235

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

698,00 zł

858,54 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry bariery optycznej M41/MV41/25/76a/92/136 MV41/25/92/136

  • Wytrzymała seria w odpornej na korozję metalowej obudowie
  • Długi zasięg czujnika z trybem dużej mocy
  • Odporny na cięzkie warunki: niezawodny w każdych warunkach
  • Przejrzysta i funkcjonalna koncepcja wyświetlania dla trybów pracy
  • Aluminiowa obudowa z wysokiej jakości powłoką Delta-Seal
  • Soczewka szklana odporna na zarysowania i rozpuszczalniki


Opis produktu
Solidny czujnik typu bariera, kompaktowa konstrukcja, zasięg wykrywania 16 m, częstotliwość emisji F1, światło czerwone i podczerwone, światło włączone, 2 wyjścia push-pull, wejście testowe, wtyczka M12
Komponenty systemu
Nadajnik M41/76a/92
Odbiornik MV41/25/92/136
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 16 m
Zakres wykrywania progu tryb normalny: 25 m Tryb dużej mocy: 35 m (Control wejście przy UB +)
Źródło światła tryb normalny: LED Tryb wysokiej mocy: LED + IRED
Rodzaj światła tryb normalny: modulowane widzialne światło czerwone Tryb dużej mocy: światło czerwone i podczerwone, modulowane
Średnica plamki świetlnej około 500 mm przy zasięgu wykrywania 16 m
Kąt rozbieżności około 1.5 °
Optyka czołowy
Limit światła otoczenia 50000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 844 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Zielona dioda LED: włączone
Wskaźnik funkcji Odbiornik: żółta dioda LED, świeci, gdy wiązka światła jest wolna, miga, gdy brak kontroli stabilności; OFF, gdy wiązka światła zostanie przerwana
Elementy sterujące regulacja czułości (odbiornik)
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC, klasa 2
Marszczyć max. 10%
Prąd zasilania bez obciążenia max. 30 mA
Wejście
Wejście testowe dezaktywacja emiterów przy + U <sub> B </sub> (emiter)
Wejście sterujące Aktywacja trybu wysokiej mocy za pomocą + UB (emiter)
Wyjście
Rodzaj przełączania światło włączone
Wyjście sygnału 2 wyjścia push-pull (4 w 1), uzupełniające, odporne na zwarcie, zabezpieczone przed zamianą biegunów
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA
Spadek napięcia ? 2,5 V DC
Częstotliwość przełączania 1000 Hz
Czas odpowiedzi 0,5 ms
Zgodność ze standardami i dyrektywami
Zgodność z dyrektywą
Dyrektywa EMC 2004/108 / WE EN 60947-5-2:2007
Standardowa zgodność
Standard produktu EN 60947-5-2:2007, IEC 60947-5-2:2007
Standardy UL 508
Aprobaty i certyfikaty
Aprobata UL Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -40 ... 60 ° C (-40 ... 140 ° F)
Temperatura przechowywania -40 ... 75 ° C (-40 ... 167 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 31 mm
Wysokość obudowy 56,5 mm
Głębokość obudowy 13.6 mm
Stopień ochrony IP67
Podłączenie 4-stykowe złącze M12 x 1
Materiał
Obudowa Aluminium powlekane Delta-Seal
Osłona optyki szyba szyby
Złącze metal
Masa 50 g (urządzenie)
