MV7/59/82B/103/115B

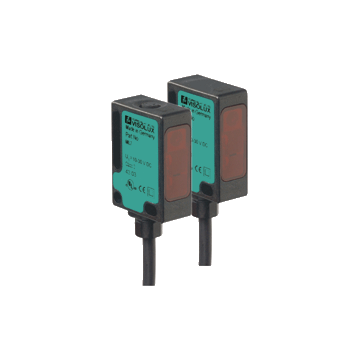

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 3,5 m, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, przewód 0,2 m z gniazdem M12-4pin, 1 wyjście PNP, ciemno-włącz, 1000 Hz, -20 ... 60 ° C, IP67 / IP69K

MV7/59/82B/103/115B

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Zapytaj o cenę

Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry bariery optycznej M7/MV7/59/76a/82b/103/115b MV7/59/82b/103/115b

  • Niezawodny czujnik do standardowych zastosowań
  • Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
  • Automatyczna regulacja czułości za pomocą TEACH-IN
  • Odporny na cięzkie warunki: niezawodny w każdych warunkach
  • Certyfikowany przez ECOLAB


Opis produktu
Czujnik typu bariera do standardowych zastosowań, miniaturowa konstrukcja, zasięg wykrywania 4,5 m, czerwone światło, ciemne włączenie, wyjście PNP, słaby sygnał wyjściowy, wejście testowe, stały kabel z wtyczką M12
Komponenty systemu
Nadajnik M7/76a/115b
Odbiornik MV7/59/82b/103/115b
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 3,5 m
Zakres wykrywania progu 4,5 m
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Rozmiar docelowy min. 7 mm
Średnica plamki świetlnej około 180 mm przy odległości 3,5 m
Kąt rozbieżności około 3 °
Limit światła otoczenia 40000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 1130 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 60 %
Wskaźniki / środki operacyjne
Wskaźnik działania Odbiornik: LED zielona, ??miga w przypadku zwarcia Emiter: LED zielona
Wskaźnik funkcji Odbiornik: żółta dioda LED, świeci, gdy wiązka światła jest wolna, miga, gdy brak kontroli stabilności
Elementy sterujące Odbiornik: Teach-In key
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC, klasa 2
Marszczyć max. 10%
Prąd zasilania bez obciążenia Nadajnik: ? 17 mA <br> Odbiornik: ? 15 mA
Wejście
Wejście testowe dezaktywacja emitera przy + U <sub> B </sub>
Wyjście
Wyjście wskazania przed usterką 1 PNP, nieaktywne, gdy poziom spadnie poniżej rezerwy funkcji po ok. 5 s. <br> Natychmiast nieaktywny, jeśli wiązka zostanie przerwana 4 razy w czasie błysku.
Rodzaj przełączania ciemno włączone
Wyjście sygnału 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA
Spadek napięcia ? 1,5 V DC
Częstotliwość przełączania 1000 Hz
Czas odpowiedzi 0,5 ms
Dostosowanie
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Klasa ochrony II, napięcie znamionowe ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1
Aprobata UL cULus
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -20 ... 60 ° C (-4 ... 140 ° F)
Temperatura przechowywania -40 ... 75 ° C (-40 ... 167 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 23 mm
Wysokość obudowy 31 mm
Głębokość obudowy 11 mm
Stopień ochrony IP67 / IP69K
Podłączenie Kabel łączący 200 mm z 4-pinowym złączem M12x1
Materiał
Obudowa PC (Makrolon wzmocniony włóknem szklanym)
Osłona optyki PMMA
Masa około. 100 g (nadajnik i odbiornik)
