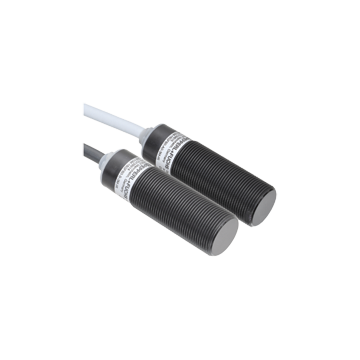

OBE10M-18GF60-SA0-3M-IR - 70138994
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 10 m, światło podczerwone, zasilanie 10 ... 30 V DC, klasa 2, przewód 3 m, 2 x Push-Pull500 Hz, -20 ... 60 ° C, IP67 /IP68
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor (pair) OBE10M-18GF60-SA0-3M-IR
- Sensing range 10 m
- With increased sealing, degree of protection IP68
- Zintegrowany obwód
- Wąski kąt otwarcia, odpowiedni do montażu parami
- Niewrażliwy na światło otoczenia
- Wersja na napięcie stałe
- Wejście testowe
- Zabezpieczenie przed odwrotną polaryzacją
- Zabezpieczone przed zwarciem
- Wskaźnik stanu przełączania, żółta dioda LED
- Naprawiono kabel
| Opis produktu |
|---|
| Thru-beam sensor, M18 threaded housing design, plastic housing, 10 m detection range, infrared light, light/dark on, DC version, 2 NPN outputs, fixed cable |
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | OBE10M-18GF60-S-3M-IR | |
| Odbiornik | OBE10M-18GF60-A0-3M-IR | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 10 m | |
| Zakres wykrywania progu | 12 m | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone, 850 nm | |
| Średnica plamki świetlnej | approx. 1500 mm at a distance of 10 m | |
| Opening angle | Emitter: +/- 5 ° ; Receiver: +/- 10 ° | |
| Optyka | czołowy | |
| Limit światła otoczenia | 10000 Lux | |
| Akcesoria w zestawie | Mounting nuts | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 606 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Emitter: LED green: Power on | |
| Wskaźnik funkcji | Receiver: LED yellow, lights up when light beam is free, flashes when falling short of the operating reserve ; OFF when light beam is interrupted | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Prąd zasilania bez obciążenia | Emitter: ≤ 17 mA Receiver: ≤ 13 mA |
|
| Klasa ochrony | Class III | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy 0 V. | |
| Wyjście | ||
| Rodzaj przełączania | dark-on and light-on | |
| Wyjście sygnału | 2 NPN komplementarne, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 80 Hz | |
| Czas odpowiedzi | 6 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność CE | CE | |
| UKCA conformity | UKCA | |
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) |
|
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Wilgotność względna | 90%, bez kondensacji | |
| Specyfikacja mechaniczna | ||
| Długość obudowy | 59 mm | |
| Stopień ochrony | IP67 / IP68 | |
| Podłączenie | fixed cable Receiver: grey ; Emitter: black | |
| Materiał | ||
| Obudowa | PC, czarny | |
| Twarz optyczna | tworzywo pane | |
| Kabel | ||
| Długość | 3 m | |
| Masa | approx. 120 g per device | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
