OBE12M-R100-2EP-IO - 267075-100101

Bariera optyczna firmy Pepperl+Fuchs, odbiornik, zakres 0 ... 12 m, światło czerwone, zasilanie 10 ... 30 V DC, przewód 2 m, 2 wyjścia uniwersalne Push-Pull, 1000 Hz, -40 ... 60 ° C, IP67 / IP68 / IP69K

OBE12M-R100-2EP-IO - 267075-100101

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

284,00 zł

349,32 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

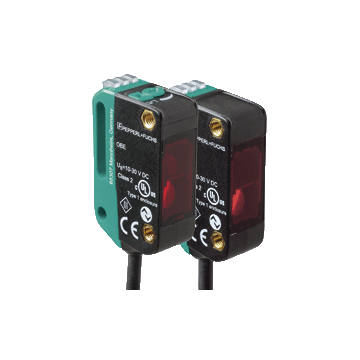

Najważniejsze parametry bariery optycznej OBE12M-R100-S2EP-IO OBE12M-R100-2EP-IO

  • Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
  • Interfejs IO-link dla danych serwisowych i procesowych
  • Różne częstotliwości dla uniknięcia wzajemnych zakłóceń (odporność na przesłuchy)
  • Rozszerzony zakres temperatur
    -40 ° C ... 60 ° C
  • Wysoki stopień ochrony IP69K


Opis produktu
Zestaw czujnika przepustnicy
Komponenty systemu
Nadajnik OBE12M-R100-S-IO
Odbiornik OBE12M-R100-2EP-IO
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 12 m
Zakres wykrywania progu 15 m
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Etykietowanie grup ryzyka LED grupa zwolniona
Średnica plamki świetlnej około 65 mm przy odległości 1 m
Kąt rozbieżności 3.7 °
Limit światła otoczenia EN 60947-5-2 : 30000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 462 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link
Wskaźnik funkcji Żółta dioda LED: <br> Świeci światłem ciągłym - ścieżka światła czysta <br> Świeci światłem ciągłym - wykryto obiekt <br> Miga (4 Hz) - niewysekranjąca rezerwa działania
Elementy sterujące Odbiornik: włącznik światła / ciemności
Elementy sterujące Odbiornik: regulacja czułości
Wskaźnik parametryzacji Komunikacja IO-Link: zielona dioda LED gaśnie na krótko (1 Hz)
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć max. 10%
Prąd zasilania bez obciążenia Emiter: ? 14 mA <br> Odbiornik: ? 13 mA przy napięciu zasilania 24 V.
Klasa ochrony III
Interfejs
Typ interfejsu IO-Link (przez C / Q = styk 4)
Szybkość transmisji COM 2 (38,4 kBaud)
Wersja IO-Link 1.1
Min. czas cyklu 2,3 ms
Szerokość danych procesowych Emiter: <br> Wyjście danych procesowych: 2 bity <br> Odbiornik: <br> Wejście danych procesowych: 2 bity <br> Wyjście danych procesowych: 2 bity
Obsługa trybu SIO tak
Identyfikator urzadzenia Emiter: 0x110401 (1115137) <br> Odbiornik: 0x110301 (1114881)
Kompatybilny typ portu głównego A
Wejście
Wejście testowe dezaktywacja emitera przy + U <sub> B </sub>
Wyjście
Rodzaj przełączania Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: <br> C / Q - BK: NPN normalnie otwarty / ciemny-on, PNP normalnie zamknięty / light-on, IO-Link <br> / Q - WH: NPN normalnie zamknięty / light-on, PNP normalnie otwarte / ciemne
Wyjście sygnału 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Kategoria użytkowania DC-12 and DC-13
Spadek napięcia ? 1,5 V DC
Częstotliwość przełączania 1000 Hz
Czas odpowiedzi 0,5 ms
Dostosowanie
Interfejs komunikacyjny IEC 61131-9
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Aprobata UL E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1
Warunki otoczenia
Temperatura otoczenia -40 ... 60 ° C (-40 ... 140 ° F), kabel stały <br> -25 ... 60 ° C (-13 ... 140 ° F), kabel ruchomy nieodpowiedni do łańcuchów przenośników
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 11 mm
Wysokość obudowy 37,1 mm
Głębokość obudowy 21.5 mm
Stopień ochrony IP67 / IP69 / IP69K
Podłączenie 2 m stały kabel
Materiał
Obudowa PC (poliwęglan)
Osłona optyki PMMA
Masa Emiter: około 10 g odbiornik: około 10 g
Długość kabla 2 m
