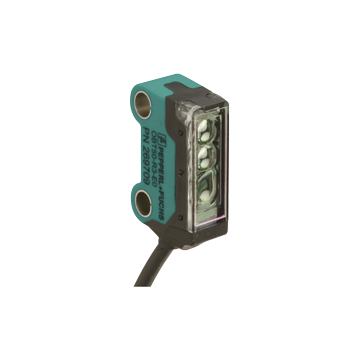

OBE2000-R3-Y302637 - 302637
Bariera optyczna firmy Pepperl+Fuchs, odbiornik, zakres 0 ... 2 m , światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, przewód 2 m, 1 wyjście Push-Pull, NC, około 100 Hz, -25 ... 60 ° C, IP67
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
493,00 zł
606,39 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry bariery optycznej OBE2000-R3-SE1-Y302635 OBE2000-R3-Y302637
- Wyprowadzenie kabla 45 ° dla maksymalnej swobody montażu przy wyjątkowo ciasnych ograniczeniach przestrzennych
- Niezwykle duży zasięg wykrywania w trybie dalekiego zasięgu
| Opis produktu | ||
|---|---|---|
| Czujnik typu bariera (para) | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | OBE2000-R3-Y302637 | |
| Odbiornik | OBE2000-R3-E1-Y302636 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 2 m <br> | |
| Zakres wykrywania progu | 2,5 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 630 nm | |
| Odchylenie kątowe | około 2 ° | |
| Średnica plamki świetlnej | około 150 mm przy odległości 2000 mm <br> | |
| Kąt rozbieżności | około 2 ° | |
| Optyka | czołowy | |
| Limit światła otoczenia | EN 60947-5-2 : 30000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 806 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, ??świecąca statycznie Zasilanie włączone, zwarcie: Dioda zielona miga (około 4 Hz) | |
| Wskaźnik funkcji | Odbiornik: żółta dioda LED, świeci, gdy wiązka światła jest wolna, miga, gdy brak kontroli stabilności; OFF, gdy wiązka światła zostanie przerwana | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Prąd zasilania bez obciążenia | Emiter: ? 11 mA <br> Odbiornik: ? 8 mA | |
| Wyjście | ||
| Rodzaj przełączania | NC (normalnie zamknięty) | |
| Wyjście sygnału | 1 wyjście NPN, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 50 mA, obciążenie rezystancyjne | |
| Spadek napięcia | ? 1,5 V DC | |
| Częstotliwość przełączania | około 100 Hz | |
| Czas odpowiedzi | 5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cULus Recognized, Klasa 2 Źródło zasilania | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -30 ... 70 ° C (-22 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 7,5 mm | |
| Wysokość obudowy | 26 mm | |
| Głębokość obudowy | 13.8 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 2 m stały kabel | |
| Materiał | ||
| Obudowa | PC / ABS i TPU | |
| Osłona optyki | Poliwęglan | |
| Kabel | PUR | |
| Masa | około 20 g na czujnik | |
| Długość kabla | 2 m | |
