OBE20M-R101-S-IO-V3-L - 267075-100147

Laserowa bariera optyczna firmy Pepperl+Fuchs, nadajnik, zakres 0 ... 20 m, laser 680 mm, 1 x uniwersalny Push-Pull, IO-Link, zasilanie 10-30 VDC, konektor M8-3pin

OBE20M-R101-S-IO-V3-L - 267075-100147

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

476,00 zł

585,48 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

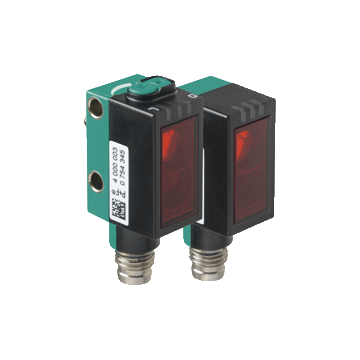

Najważniejsze parametry bariery laserowej OBE20M-R101-SEP-IO-V3-L OBE20M-R101-S-IO-V3-L

  • Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
  • Czujniki laserowe DuraBeam - trwałe i przydatne jak LED
  • Interfejs IO-link dla danych serwisowych i procesowych
  • Różne częstotliwości dla uniknięcia wzajemnych zakłóceń (odporność na przesłuchy)
  • Rozszerzony zakres temperatur
    -40 ° C ... 60 ° C
  • Wysoki stopień ochrony IP69K


Opis produktu
Zestaw czujnika przepustnicy
Komponenty systemu
Nadajnik OBE20M-R101-S-IO-V3-L
Odbiornik OBE20M-R101-EP-IO-V3-L
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 20 m
Zakres wykrywania progu 30 m
Źródło światła Dioda laserowa
Rodzaj światła modulowane widzialne światło czerwone
Znamionowe parametry lasera
Klasa LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI
Klasa lasera 1
Długość fali 680 nm
Rozbieżność wiązki > 5 mrad; d63 < 2 mm w zakresie 250 mm ... 750 mm
Długość impulsu 1,6 µs
Częstotliwość powtarzania max. 17.6 kHz
max. pulse energy 9,6 nJ
Średnica plamki świetlnej około 50 mm przy odległości 20 m
Kąt rozbieżności około 0.3 °
Limit światła otoczenia EN 60947-5-2 : 30000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 440 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link
Wskaźnik funkcji Żółta dioda LED: <br> Świeci światłem ciągłym - ścieżka światła czysta <br> Świeci światłem ciągłym - wykryto obiekt <br> Miga (4 Hz) - niewysekranjąca rezerwa działania
Elementy sterujące Odbiornik: włącznik światła / ciemności
Elementy sterujące Odbiornik: regulacja czułości
Wskaźnik parametryzacji Komunikacja IO-Link: zielona dioda LED gaśnie na krótko (1 Hz)
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć max. 10%
Prąd zasilania bez obciążenia Emiter: ? 13 mA <br> Odbiornik: ? 13 mA przy napięciu zasilania 24 V.
Klasa ochrony III
Interfejs
Typ interfejsu IO-Link (przez C / Q = styk 4)
Szybkość transmisji COM 2 (38,4 kBaud)
Wersja IO-Link 1.1
Min. czas cyklu 2,3 ms
Szerokość danych procesowych Emiter: <br> Wyjście danych procesowych: 2 bity <br> Odbiornik: <br> Wejście danych procesowych: 2 bity <br> Wyjście danych procesowych: 2 bity
Obsługa trybu SIO tak
Identyfikator urzadzenia Emiter: 0x110402 (1115138) <br> Odbiornik: 0x110302 (1114882)
Kompatybilny typ portu głównego A
Wejście
Wejście testowe dezaktywacja emitera przy + U <sub> B </sub>
Wyjście
Rodzaj przełączania Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie otwarty / ciemny-włączony, PNP normalnie zamknięty / jasny-włączony, IO-Link
Wyjście sygnału 1 wyjście push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Kategoria użytkowania DC-12 and DC-13
Spadek napięcia ? 1,5 V DC
Częstotliwość przełączania 1250 Hz
Czas odpowiedzi 0,4 ms
Dostosowanie
Interfejs komunikacyjny IEC 61131-9
Standard produktu EN 60947-5-2
Bezpieczeństwo lasera EN 60825-1:2014
Aprobaty i certyfikaty
Aprobata UL E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1
Zatwierdzenie FDA IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r.
Warunki otoczenia
Temperatura otoczenia -40 ... 60 ° C (-40 ... 140 ° F) <br>
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 13,9 mm
Wysokość obudowy 33,8 mm
Głębokość obudowy 18,3 mm
Stopień ochrony IP67 / IP69 / IP69K
Podłączenie Złącze M8 x 1, 3-pinowe
Materiał
Obudowa PC (poliwęglan)
Osłona optyki PMMA
Masa Emiter: około 10 g odbiornik: około 10 g
