OBE25M-R200-EP-IO-V3 - 295670-100023

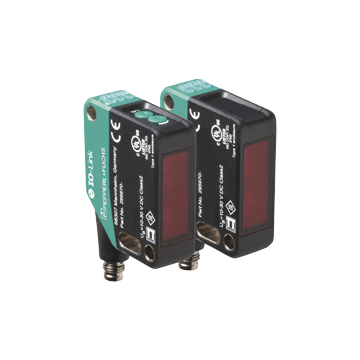

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 25 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M8-3pin, 1 wyjście Push-Pull, IO-Link, 1000 Hz, -40 ... 60 ° C, IP67 / IP68 / IP69K

OBE25M-R200-EP-IO-V3 - 295670-100023

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

525,00 zł

645,75 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry bariery optycznej OBE25M-R200-SEP-IO-V3 OBE25M-R200-EP-IO-V3

  • Średnia konstrukcja z wszechstronnymi opcjami montażu
  • Interfejs IO-link dla danych serwisowych i procesowych
  • Różne częstotliwości dla uniknięcia wzajemnych zakłóceń (odporność na przesłuchy)
  • Rozszerzony zakres temperatur
    -40 ° C ... 60 ° C
  • Wysoki stopień ochrony IP69K


Opis produktu
Zestaw czujnika przepustnicy
Komponenty systemu
Nadajnik OBE25M-R200-S-IO-V3
Odbiornik OBE25M-R200-EP-IO-V3
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 25 m
Zakres wykrywania progu 33 m
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Etykietowanie grup ryzyka LED grupa zwolniona
Pomoc w wyrównaniu Czerwona dioda LED (w soczewce odbiornika) <br> stale świeci: wiązka jest przerywana, <br> miga: osiąganie punktu przełączania, <br> zgaszona: wysekranjąca kontrola stabilności
Średnica plamki świetlnej około 850 mm przy odległości 25 m
Kąt rozbieżności około 2 °
Limit światła otoczenia EN 60947-5-2 : 40000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 462 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 60 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link
Wskaźnik funkcji Żółta dioda LED: <br> Świeci światłem ciągłym - ścieżka światła czysta <br> Świeci światłem ciągłym - wykryto obiekt <br> Miga (4 Hz) - niewysekranjąca rezerwa działania
Elementy sterujące Odbiornik: włącznik światła / ciemności
Elementy sterujące Odbiornik: regulacja czułości
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć max. 10%
Prąd zasilania bez obciążenia Emiter: ? 15 mA <br> Odbiornik: ? 15 mA przy 24 V Napięcie robocze
Klasa ochrony III
Interfejs
Typ interfejsu IO-Link (przez C / Q = styk 4)
Profil urządzenia Identyfikacja i diagnoza <br> Inteligentny czujnik: <br> Odbiornik: typ 2.4 <br> Emiter: -
Szybkość transmisji COM 2 (38,4 kBaud)
Wersja IO-Link 1.1
Min. czas cyklu 2,3 ms
Szerokość danych procesowych Emiter: <br> Wprowadzanie danych procesowych: 0 bit <br> Wyjście danych procesowych: 1 bit <br> Odbiornik: <br> Wprowadzanie danych procesowych: 2 bity <br> Wyjście danych procesowych: 2 bity
Obsługa trybu SIO tak
Identyfikator urzadzenia Emiter: 0x111401 (1119233) <br> Odbiornik: 0x111301 (1118977)
Kompatybilny typ portu głównego A
Wejście
Wejście testowe dezaktywacja emitera przy + U <sub> B </sub>
Wyjście
Rodzaj przełączania Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie otwarty / ciemny-włączony, PNP normalnie zamknięty / jasny-włączony, IO-Link
Wyjście sygnału 1 wyjście push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Kategoria użytkowania DC-12 and DC-13
Spadek napięcia ? 1,5 V DC
Częstotliwość przełączania 1000 Hz
Czas odpowiedzi 0,5 ms
Dostosowanie
Interfejs komunikacyjny IEC 61131-9
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Aprobata UL E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -40 ... 60 ° C (-40 ... 140 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 15 mm
Wysokość obudowy 50,6 mm
Głębokość obudowy 41.7 mm
Stopień ochrony IP67 / IP69 / IP69K
Podłączenie Wtyk złącza, M8 x 1, 3 styki, obracany o 90 °
Materiał
Obudowa PC (poliwęglan)
Osłona optyki PMMA
Masa Emiter: około 35 g odbiornik: około 35 g
