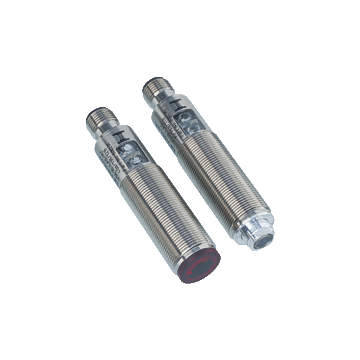

VS18/VSE18-M-LAS/40A/76A/118 - 800201
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 60 m, laser, zasilanie 10 ... 30 V DC, klasa 2, konektor M12-4pin, 1 wyjście Push-Pull, jasno / ciemno-włącz, przełączane, 5000 Hz, -25 ... 55 ° C, IP67
Zapytaj o produkt:
VS18/VSE18-M-LAS/40A/76A/118 - 800201 2 247,40 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor VS18/VSE18-M-LAS/40a/76a/118
- Korpus gwintowany M18 wykonany z mosiądzu, niklowany
- Wykrywanie bardzo małych części w bliskim zasięgu
- Widoczne czerwone światło, pulsujące światło LASEROWE
- Układ optyczny z możliwością regulacji
- Panel kontrolny z dobrze widocznym wyświetlaczem LED
- Wyraźne miganie diody LED w przypadku zwarcia
| Opis produktu |
|---|
| Czujnik typu bariera, obudowa gwintowana M18, niklowana mosiężna obudowa, zasięg wykrywania 60 m, światło lasera, regulator czułości, włączanie / wyłączanie światła, wersja DC, wyjście push-pull, wtyczka M12 |
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | VS18-M-LAS/76a/118 | |
| Odbiornik | VSE18-M-LAS/40a/118/128 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 60 m | |
| Zakres wykrywania progu | 85 m | |
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa | LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
| Klasa lasera | 1 | |
| Długość fali | 655 nm | |
| Rozbieżność wiązki | 11,7 mrad | |
| Długość impulsu | 2 µs | |
| Częstotliwość powtarzania | 50 kHz | |
| max. pulse energy | 2,55 nJ | |
| Średnica plamki świetlnej | 100 mm x 100 mm przy odległości 85 m | |
| Opening angle | regulowany punkt ogniskowej | |
| Optyka | czołowy | |
| Limit światła otoczenia | 30000 Lux | |
| Histereza | < 15 % | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 520 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 90 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, miga w przypadku zwarcia | |
| Wskaźnik funkcji | Żółta dioda LED, światło z wolną wiązką światła, miga, gdy brak kontroli stabilności, WYŁ., Gdy wiązka światła jest przerwana (w odbiorniku) | |
| Elementy sterujące | Regulator czułości, włącznik światła / ciemności (odbiornik) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Prąd zasilania bez obciążenia | Emiter: 20 mA, Odbiornik: 15 mA | |
| Klasa ochrony | II, napięcie znamionowe ≤ 50 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy + U B | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone, przełączane | |
| Wyjście sygnału | Push-pull (4 in 1) wyjście zabezpieczone przed zwarciem zabezpieczone przed przepięciem | |
| Napięcie przełączania | 30 V DC | |
| Prąd przełączania | max. 200 mA | |
| Spadek napięcia | ≤ 2,5 V DC | |
| Częstotliwość przełączania | 5000 Hz | |
| Czas odpowiedzi | 100 µs | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Klasa lasera | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Aprobata UL | Na liście cULus, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 55 ° C (-13 ... 131 ° F) | |
| Temperatura przechowywania | -30 ... 70 ° C (-22 ... 158 ° F) | |
| Odporność na wstrząsy | b < 30 g, T < 11 ms | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | mosiądz, niklowany | |
| Twarz optyczna | plastikowy | |
| Masa | 60 g (urządzenie) | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
