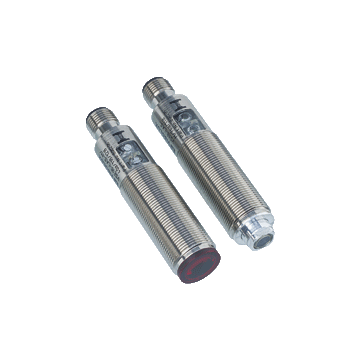

VS18/VSE18-M-LAS/40A/76A/118/128

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 60 m, laser, zasilanie 10 ... 30 V DC, klasa 2, konektor M12-4pin, 1 wyjście uniwersalne Push-Pull, jasno / ciemno-włącz, przełączane, 5000 Hz, -25 ... 55 ° C, IP67

VS18/VSE18-M-LAS/40A/76A/118/128

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Zapytaj o cenę

Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry bariery optycznej VS18/VSE18-M-LAS/40a/76a/118/128

  • Korpus gwintowany M18 wykonany z mosiądzu, niklowany
  • Wykrywanie bardzo małych części w bliskim zasięgu
  • Widoczne czerwone światło, pulsujące światło LASEROWE
  • Układ optyczny z możliwością regulacji
  • Panel kontrolny z dobrze widocznym wyświetlaczem LED
  • Wyraźne miganie diody LED w przypadku zwarcia


Opis produktu
Czujnik typu bariera, obudowa gwintowana M18, niklowana mosiężna obudowa, zasięg wykrywania 60 m, światło lasera, regulator czułości, włączanie / wyłączanie światła, wersja DC, wyjście push-pull, wtyczka M12
Komponenty systemu
Nadajnik VS18-M-LAS/76a/118
Odbiornik VSE18-M-LAS/40a/118/128
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 60 m
Zakres wykrywania progu 85 m
Źródło światła Dioda laserowa
Rodzaj światła modulowane widzialne światło czerwone
Znamionowe parametry lasera
Klasa LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI
Klasa lasera 1
Długość fali 655 nm
Rozbieżność wiązki 11,7 mrad
Długość impulsu 2 µs
Częstotliwość powtarzania 50 kHz
max. pulse energy 2,55 nJ
Średnica plamki świetlnej 100 mm x 100 mm przy odległości 85 m
Kąt rozbieżności regulowany punkt ogniskowej
Optyka czołowy
Limit światła otoczenia 30000 Lux
Histereza < 15 %
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 520 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 90 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona, ??miga w przypadku zwarcia
Wskaźnik funkcji Żółta dioda LED, światło z wolną wiązką światła, miga, gdy brak kontroli stabilności, WYŁ., Gdy wiązka światła jest przerwana (w odbiorniku)
Elementy sterujące Regulator czułości, włącznik światła / ciemności (odbiornik)
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC, klasa 2
Prąd zasilania bez obciążenia Emiter: 20 mA, Odbiornik: 15 mA
Klasa ochrony II, napięcie znamionowe ? 50 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1
Wejście
Wejście testowe dezaktywacja emitera przy + U <sub> B </sub>
Wyjście
Rodzaj przełączania jasno / ciemno włączone, przełączane
Wyjście sygnału Push-pull (4 in 1) wyjście zabezpieczone przed zwarciem zabezpieczone przed przepięciem
Napięcie przełączania 30 V DC
Prąd przełączania max. 200 mA
Spadek napięcia ? 2,5 V DC
Częstotliwość przełączania 5000 Hz
Czas odpowiedzi 100 µs
Dostosowanie
Standard produktu EN 60947-5-2
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Klasa lasera IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r.
Aprobaty i certyfikaty
Aprobata UL Na liście cULus, obudowa typu 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -25 ... 55 ° C (-13 ... 131 ° F)
Temperatura przechowywania -30 ... 70 ° C (-22 ... 158 ° F)
Odporność na wstrząsy b &lt; 30 g, T &lt; 11 ms
Specyfikacja mechaniczna
Stopień ochrony IP67
Podłączenie 4-stykowe złącze M12 x 1
Materiał
Obudowa mosiądz, niklowany
Osłona optyki plastikowy
Masa 60 g (urządzenie)
