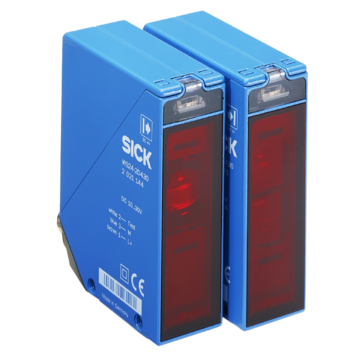

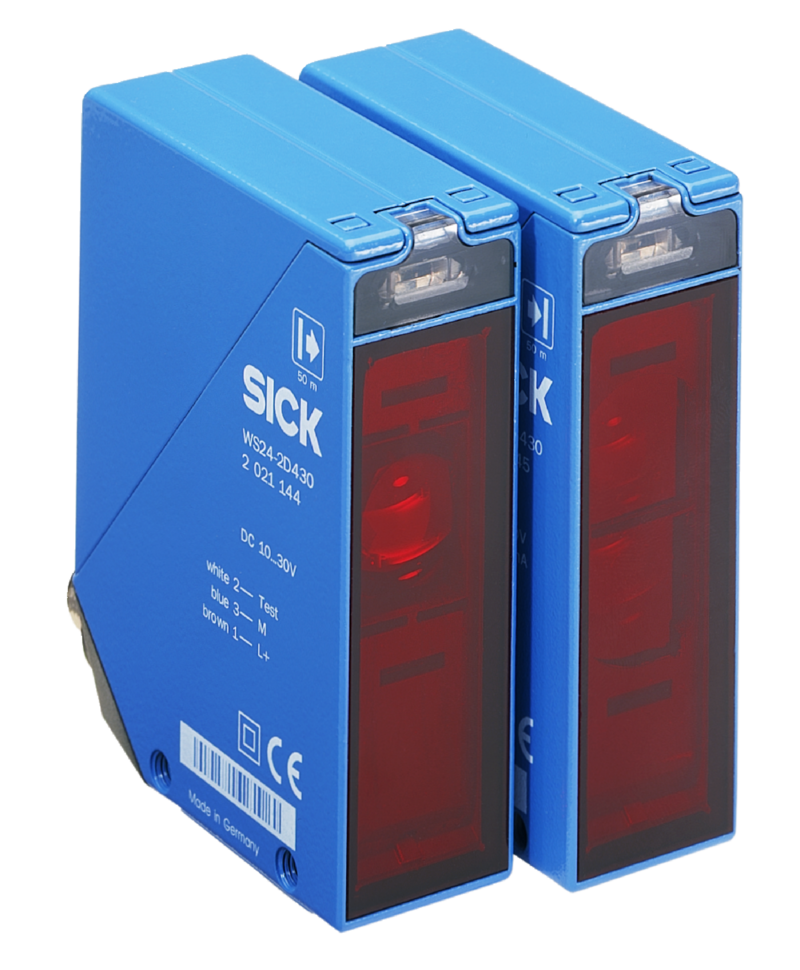

WS/WE24-2B430 - 1017853
Fotoprzekaźnik barierowy SICK, detekcja do 60 m, światło czerwone, NPN/PNP, IP69K, optyka PMMA, regulacja potencjometrem, napięcie 10–30 V DC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, W24, WS/WE24-2B430, Maks. zasięg wykrywania: 0 m ... 60 m, Zasada działania: Fotoprzekaźnik barierowy, Wyjście przełączające: NPN, PNP, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Wtyk M12, 4-pinowy, Rodzaj ustawiania: Potencjometr
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik barierowy | |
| Wymiary (szer. x wys. x głęb.) | 27 mm x 87,5 mm x 65 mm | |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny | |
| Maks. zasięg wykrywania | 0 m ... 60 m | |
| Zasięg wykrywania | 0 m ... 50 m | |
| Ognisko | Ok. 1° | |
| Rodzaj światła | Widzialne światło czerwone | |
| Nadajnik światła | LED | |
| Rozmiar plamki świetlnej (odległość) | Ø 700 mm (50 m) | |
| Kąt rozproszenia | Ok. 1° | |
| Rodzaj ustawiania | Potencjometr | |
| Mechanika/elektryka | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu, nadajnik | 50 mA | |
| Pobór prądu, odbiornik | 40 mA | |
| Wyjście przełączające | NPN, PNP | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Wybór rodzaju funkcji wyjścia | Możliwość wyboru za pomocą przełącznika PNP/NPN, do wyboru, przełącznikiem jasno/ciemno | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Czas odpowiedzi | ≤ 500 µs | |
| Częstotliwość przełączania | 1.000 Hz | |
| Kąt odbioru | Ok. 2,5° | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Układy zabezpieczające | A C D |
|
| Klasa ochrony | II | |
| Masa | 660 g | |
| Materiał obudowy | Metal, Cynkowy odlew ciśnieniowy | |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Stopień ochrony | IP69K | |
| Wejście testowe, nadajnik wyłączony | TE po 0 V | |
| Temperatura otoczenia podczas pracy | –40 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C | |
| Nr pliku UL | NRKH.E181493 & NRKH7.E181493 | |
| Numer katalogowy poszczególnych elementów | 2021144 WS24-2D430 2021145 WE24-2B430 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 378 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat bezpieczeństwa fotobiologicznego (DIN EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270901 | |
| ECLASS 5.1.4 | 27270901 | |
| ECLASS 6.0 | 27270901 | |
| ECLASS 6.2 | 27270901 | |
| ECLASS 7.0 | 27270901 | |
| ECLASS 8.0 | 27270901 | |
| ECLASS 8.1 | 27270901 | |
| ECLASS 9.0 | 27270901 | |
| ECLASS 10.0 | 27270901 | |
| ECLASS 11.0 | 27270901 | |
| ECLASS 12.0 | 27270901 | |
| ETIM 5.0 | EC002716 | |
| ETIM 6.0 | EC002716 | |
| ETIM 7.0 | EC002716 | |
| ETIM 8.0 | EC002716 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.780 kg | |
| Masa jednostkowa netto | 0.78 kg | |
| Jednostka objętości | 1404 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084105470 | |
