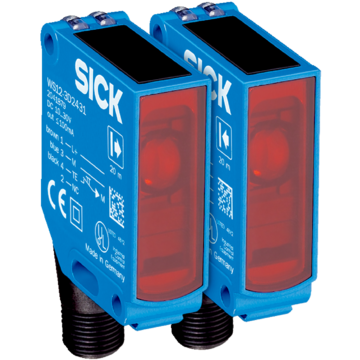

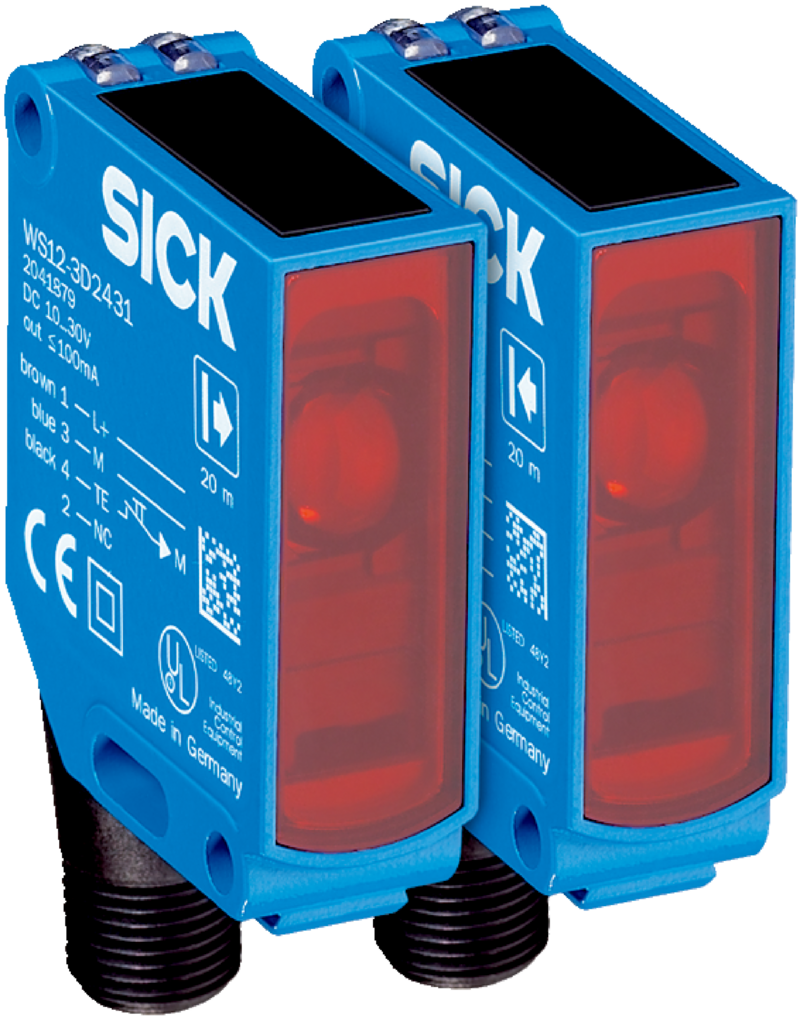

WSE12C-3P2430A72 - 1098510

Fotoprzekaźnik barierowy SICK, zakres 0–20 m, PinPoint LED, wyjście PNP, IO-Link V1.1, pomiar prędkości i długości, IP66/67/69K, metalowa obudowa, wtyk M12 4-pinowy.

WSE12C-3P2430A72 - 1098510

Dodaj do porównania Usuń z porównania

295,00 €

362,85 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-3 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK

Opisy produktu

Fotoprzekaźniki, W12-3, WSE12C-3P2430A72, Maks. zasięg wykrywania: 0 m ... 20 m, Zasada działania: Fotoprzekaźnik barierowy, Wyjście przełączające: PNP, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Wtyk M12, 4-pinowy, Nadajnik światła: Nadajnik PinPoint, Rodzaj światła: Widzialne światło czerwone, Materiał obudowy: Cynkowy odlew ciśnieniowy, Rodzaj ustawiania: IO-Link, Interfejs komunikacyjny: IO-Link V1.1, Smart Sensor: Enhanced Sensing, Efficient Communication, Diagnostyka, Smart Task, Oznaczenie Smart Task: Pomiar prędkości i długości, Korpus: Prostopadłościenny

Cechy
Zasada działania Fotoprzekaźnik barierowy
Maks. zasięg wykrywania 0 m ... 20 m
Zasięg wykrywania 0 m ... 15 m
Wiązka transmisyjna
Nadajnik światła Nadajnik PinPoint
Rodzaj światła Widzialne światło czerwone
Rozmiar plamki świetlnej (odległość) Ø 220 mm (15 m)
Parametry LED
Długość fali 640 nm
Rodzaj ustawiania IO-Link
Kąt rozproszenia Ok. 1,5°
Wymagane akcesoria Dodatkowy czujnik (np. WSE12-3P2431, 1041459), rozdzielacz typu Y Smart Sensor SYL-1204-G0M11-X1 (6055011), 2 x przewód podłączeniowy (np. YF2A14-C60UB3M2A14, 2095999), opcjonalnie: 2 x karta osłaniająca szczeliny BL-12-SKN (4031815), zalecane w celu zachowania względnego błędu pomiaru.
Charakterystyka bezpieczeństwa technicznego
MTTFD 539 lat(a)
DCavg 0 %
TM (okres użytkowania) 20 lat(a)
Interfejs komunikacyjny
IO-Link
Prędkość przesyłania danych COM2 (38,4 kBaud)
Czas cyklu 2,3 ms
Długość danych procesowych 16 Bit
Struktura danych procesowych Bit 0 = sygnał przełączający QL1
Bit 1 = sygnał detekcji Qint.1
Bit od 2 do 15 = wartość pomiarowa
VendorID 26
DeviceID HEX 0x800223
DeviceID DEC 8389155
Instalacja elektryczna
Napięcie zasilające UB 10 V DC ... 30 V DC
Tętnienia resztkowe < 5 Vss
Pobór prądu, nadajnik ≤ 30 mA
Pobór prądu, odbiornik ≤ 15 mA
Klasa ochrony III
Wyjście cyfrowe
Rodzaj PNP
Tryb przełączania Załączany na jasno/ciemno
Napięcie sygnału PNP wysoki/niski > Uv - 2,5 V / ca. 0 V
Prąd wyjściowy Imaks. ≤ 100 mA
Czas odpowiedzi
Dokładność powtarzalności (czas odpowiedzi) 100 µs
Częstotliwość przełączania 1.500 Hz
Układy zabezpieczające A
B
C
D
Czas odpowiedzi wyj. Q/ na pinie 2 200 µs ... 300 µs
Częstotliwość przełączania wyj. Q/ na pinie 2 ≤ 1.500 Hz
Wejście testowe, nadajnik wyłączony TE po 0 V
Mechanika
Korpus Prostopadłościenny
Wymiary (szer. x wys. x głęb.) 15,6 mm x 48,5 mm x 42 mm
Przyłącze Wtyk M12, 4-pinowy
Materiał
Obudowa Metal, Cynkowy odlew ciśnieniowy
Szyba przednia Tworzywo sztuczne, PMMA
Masa 120 g
Dane dotyczące otoczenia
Stopień ochrony IP66
IP67
IP69K
Temperatura otoczenia podczas pracy –40 °C ... +60 °C
Temperatura otoczenia podczas przechowywania –40 °C ... +75 °C
Nr pliku UL NRKH.E181493 & NRKH7.E181493
Smart Task
Oznaczenie Smart Task Pomiar prędkości i długości
Tryb pomiarowy Prędkość
Długość
Długość przyrostowo
Funkcja logiczna OKNO
Funkcja timera Szerokość impulsu, przesunięcie impulsu
Diagnostyka
Status urządzenia Tak
Rezerwa działania Tak
Certyfikaty
EU declaration of conformity Tak
UK declaration of conformity Tak
ACMA declaration of conformity Tak
Moroccan declaration of conformity Tak
China-RoHS Tak
certyfikat ECOLAB Tak
Certyfikat cULus Tak
Certyfikat bezpieczeństwa fotobiologicznego (DIN EN 62471) Tak
Klasyfikacje
ECLASS 5.0 27270901
ECLASS 5.1.4 27270901
ECLASS 6.0 27270901
ECLASS 6.2 27270901
ECLASS 7.0 27270901
ECLASS 8.0 27270901
ECLASS 8.1 27270901
ECLASS 9.0 27270901
ECLASS 10.0 27270901
ECLASS 11.0 27270901
ECLASS 12.0 27270901
ETIM 5.0 EC002716
ETIM 6.0 EC002716
ETIM 7.0 EC002716
ETIM 8.0 EC002716
UNSPSC 16.0901 39121528
Dane dotyczące cła
Masa jednostkowa 0.243 kg
Masa jednostkowa netto 0.243 kg
Jednostka objętości 600 Cubic Centimetres (cm³)
Kraj pochodzenia Niemcy
EAN 4047084439636
