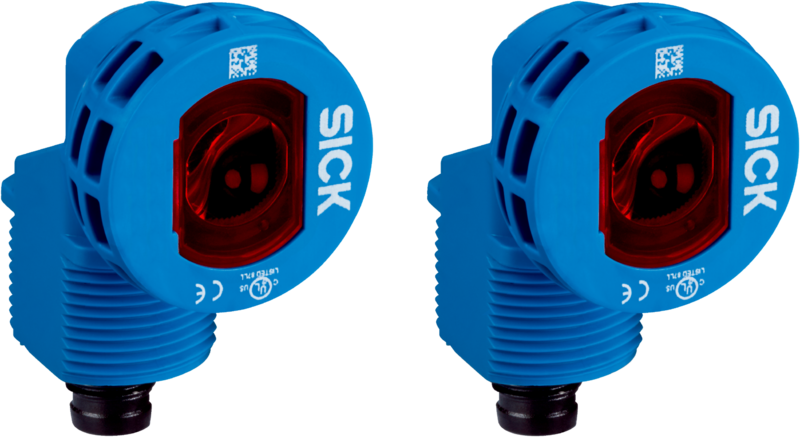

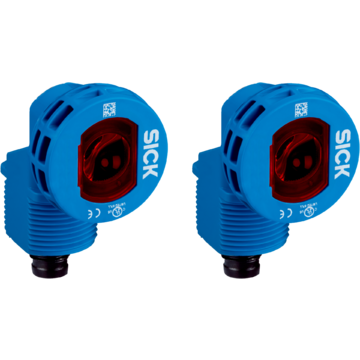

ZSE18-5PZ3A8 - 1133214
Fotoprzekaźnik barierowy SICK, zasięg do 22 m, LED czerwony, wyjście PNP, montaż kula 24 mm/M18, IP67, czas odpowiedzi ?500 µs, wtyk M8, temperatura pracy –40...+55°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, Z18 Simple Sense, ZSE18-5PZ3A8, Interfejs komunikacyjny: -, Sposób zamocowania: 24 mm, kula / M18, podstawa, Zasada działania czujnika/ zasada detekcji: Fotoprzekaźnik barierowy, Zasięg wykrywania: 22 m, Nadajnik światła, rodzaj światła: LED, widzialne światło czerwone, Wyjście przełączające Q1: PNP, Załączany przez światło, Wyjście przełączające Q2: Niepołączony, Typ przyłącza: Wtyk M8, 4-biegunowy
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik barierowy | |
| Wymiary (szer. x wys. x głęb.) | 24 mm x 42,6 mm x 33,3 mm | |
| Kształt korpusu (wyjście wiązki światła) | Hybrydowa | |
| Sposób zamocowania | 24 mm, kula / M18, podstawa | |
| Kolor obudowy | Kolor niebieski | |
| Maks. zasięg wykrywania | 0 m ... 22 m | |
| Zasięg wykrywania | 0 m ... 20 m | |
| Rodzaj światła | Widzialne światło czerwone | |
| Nadajnik światła | LED | |
| Rozmiar plamki świetlnej (odległość) | Ø 125 mm (1.000 mm) | |
| Długość fali | 625 nm | |
| Mechanika/elektryka | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 10 % | |
| Pobór prądu | ≤ 15 mA | |
| Wyjście przełączające | PNP | |
| Tryb przełączania | Załączany przez światło | |
| Wyjście przełączające – szczegóły | ||
| Wyjście przełączające Q1 | PNP, Załączany przez światło | |
| Wyjście przełączające Q2 | Niepołączony | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Czas odpowiedzi | ≤ 500 µs | |
| Częstotliwość przełączania | 1.000 kHz | |
| Typ przyłącza | Wtyk M8, 4-biegunowy | |
| Układy zabezpieczające | A B D |
|
| Klasa ochrony | III | |
| Masa | 6,12 g | |
| Materiał obudowy | Tworzywo sztuczne, ABS | |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Stopień ochrony | IP67 | |
| Temperatura otoczenia podczas pracy | –40 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Nr pliku UL | E189383 | |
| Rodzaj przyłącza / przyporządkowanie przyłączy | ||
| Typ przyłącza | Wtyk M8, 4-biegunowy | |
| Przyporządkowanie przyłączy <sub>nadajnika</sub> | ||
| BN 1 | + (L+) | |
| WH 2 | Not connected | |
| BU 3 | - (M) | |
| BK 4 | Test IN | |
| Przyporządkowanie przyłączy <sub>odbiornika</sub> | ||
| BN 1 | + (L+) | |
| WH 2 | Not connected | |
| BU 3 | - (M) | |
| BK 4 | Q1 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270901 | |
| ECLASS 5.1.4 | 27270901 | |
| ECLASS 6.0 | 27270901 | |
| ECLASS 6.2 | 27270901 | |
| ECLASS 7.0 | 27270901 | |
| ECLASS 8.0 | 27270901 | |
| ECLASS 8.1 | 27270901 | |
| ECLASS 9.0 | 27270901 | |
| ECLASS 10.0 | 27270901 | |
| ECLASS 11.0 | 27270901 | |
| ECLASS 12.0 | 27270901 | |
| ETIM 5.0 | EC002716 | |
| ETIM 6.0 | EC002716 | |
| ETIM 7.0 | EC002716 | |
| ETIM 8.0 | EC002716 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Kraj pochodzenia | Stany Zjednoczone | |
