UB1500-F42S-UK-V95 - 111684

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Wersja
Czujnik ultradźwiękowy
Wymiary/ Średnica
80x80x34 mm
Podłączenie elektryczne
konektor 7/8
Stopień ochrony
IP65
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Standardowe aplikacje
Zasilanie
20-250 VAC
Funkcja wyjścia
1 x REL
Strefa działania
sn=70-1500 mm
Obudowa
Kostkowa

Podstawowe parametry
Zakres pomiarowy 70 ... 1500 mm
Ustawialny zakres 90 ... 1500 mm
Strefa niewykrywania 0 ... 70 mm
Obiekt dla którego określano strefy pomiarowe 100 mm x 100 mm
Częstotliwość przetwornika około 175 kHz
Czas odpowiedzi około 150 ms
Wskaźnik zadziałania
zielony LED zielone: zasilanie
żółty LED stałe: wyjście przełącznika stanu przełączania
miganie: programowanie
czerwony LED działanie: błąd
programowanie: brak detekcji obiektu
Parametry elektryczne
Zabezpieczenie elektryczne ≤ 3 A Wymagany bezpiecznik zwłoczny zgodnie z IEC & nbsp; 60127-2 arkusz & nbsp; 5. Zalecenie: po zwarciu sprawdź, czy urządzenie działa prawidłowo.
Napięcie zasilania 22 ... 253 V AC/DC
Konsumpcja bez obciążenia ≤ 60 mA
Wyjście
Typ wyjścia 1 wyjście przełączające
Max. obciążenie wyjścia 3 A
Powtarzalność ≤ 0.5 % ustawionego zakresu
Częstotliwość przełączania ≤ 3 Hz
Histereza 1 % ustawionego dystansu
Dryft temperaturowy ± 1 % od pełnego zakresu
Aprobaty i certyfikaty
EAC conformity TR CU 004/2011
TR CU 020/2011
Warunki środowiskowe
Temperatura otoczenia -25 ... 70 °C (-13 ... 158 °F)
Temperatura składowania -40 ... 85 °C (-40 ... 185 °F)
Specyfikacja mechaniczna
Stopień ochrony IP65
Podłączenie elektryczne 5-pin V95 konektor (7/8"-16 UN 2A)
Materiał
Obudowa PBT
Materiał aktywnej membrany mieszanka żywicy epoksydowej / szklanej; pianki poliuretanowej; pokrywa z PBT
Ciężar 260 g

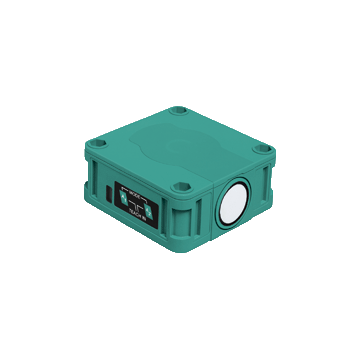

Zdjęcie poglądowe 111684 - UB1500-F42S-UK-V95.jpg
Rysunek techniczny
Karta katalogowa 111684 - UB1500-F42S-UK-V95.pdf
