UB2000-F54-U-V15 - 108163

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Wersja
Czujnik ultradźwiękowy
Wymiary/ Średnica
105x32x25 mm
Podłączenie elektryczne
konektor M12
Stopień ochrony
IP65
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Standardowe aplikacje
Zasilanie
10-30 VDC
Funkcja wyjścia
0-10V
Strefa działania
sn=30-500 mm
Obudowa
Kostkowa

Podstawowe parametry
Zakres pomiarowy 80 ... 2000 mm
Ustawialny zakres 100 ... 2000 mm
Strefa niewykrywania 0 ... 80 mm
Obiekt dla którego określano strefy pomiarowe 100 mm x 100 mm
Częstotliwość przetwornika około 175 kHz
Czas odpowiedzi ≤ 150 ms
Wskaźnik zadziałania
zielony LED solid zielony: monitoring system
zielony miganie: programowanie
żółty LED stały żółty: obiekt w zakresie wykrywania
żółty, miganie: programowanie, obiekt wykryty
czerwony LED miganie:
tryb normalny: błąd
programowanie: brak detekcji obiektu
na stałe:
Tryb programowania, obiekt niepewny
Parametry elektryczne
Napięcie zasilania 15 ... 30 V DC , ripple 10 %SS
Konsumpcja bez obciążenia ≤ 55 mA
Wejście / Wyjście
Synchronizacja 1 wejście synchronizujące
poziom logicznego "0": -UB...+1 V
poziom logicznej "1": +4 V...+UB
impedancja wejściowa: > 12 KOhm
impuls synchronizacji 0,1 ... 28 ms
Częstotliwość synchronizacji
Częstotliwość pracy max. 33 Hz
Praca multipleksowa ≤ 33 / n Hz, n = ilość czujników
Wejście
Typ wejścia 1 wejście programowalne
ustawiony limit niski A1: -UB ... +1 V, ustawiony limit wysoki A2: +4 V ... +UB
impedancja wejściowa: > 4.7 k?, czas trwania impulsu: ≥ 1 s
Wyjście
Typ wyjścia 1 wyjście analogowe 0 ... 10 V
Ustawienia fabryczne ustawiony limit A1: 100 mm ustawiony limit A2: 2000 mm
Rozdzielczość 0.47 mm
Odchylenie krzywej charakterystyki ± 1 % od pełnego zakresu
Powtarzalność ± 0.1 % od pełnego zakresu
Impedancja obciążenia ≥ 1 kOhm
Dryft temperaturowy ± 1.5 % od pełnego zakresu
Aprobaty i certyfikaty
UL approval cULus Listed, podstawowe aprobaty i dopuszczenia
CSA approval cCSAus Listed, podstawowe aprobaty i dopuszczenia
CCC approval CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V
Warunki środowiskowe
Temperatura otoczenia -25 ... 70 °C (-13 ... 158 °F)
Temperatura składowania -40 ... 85 °C (-40 ... 185 °F)
Specyfikacja mechaniczna
Podłączenie elektryczne konektor M12 x 1 , 5-pin
Stopień ochrony IP65
Materiał
Obudowa ABS
Materiał aktywnej membrany mieszanka żywicy epoksydowej / szklanej; pianka poliuretanowa
Ciężar 100 g

Rysunek techniczny

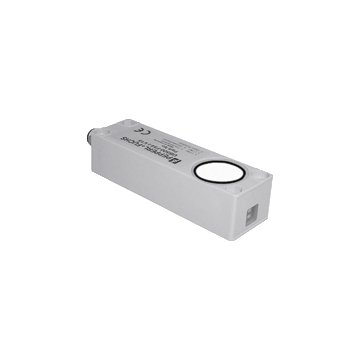

Zdjęcie poglądowe 108163 - UB2000-F54-U-V15.jpg
Karta katalogowa 108163 - UB2000-F54-U-V15.pdf
